盘类环形铜质耐磨衬垫结构设计

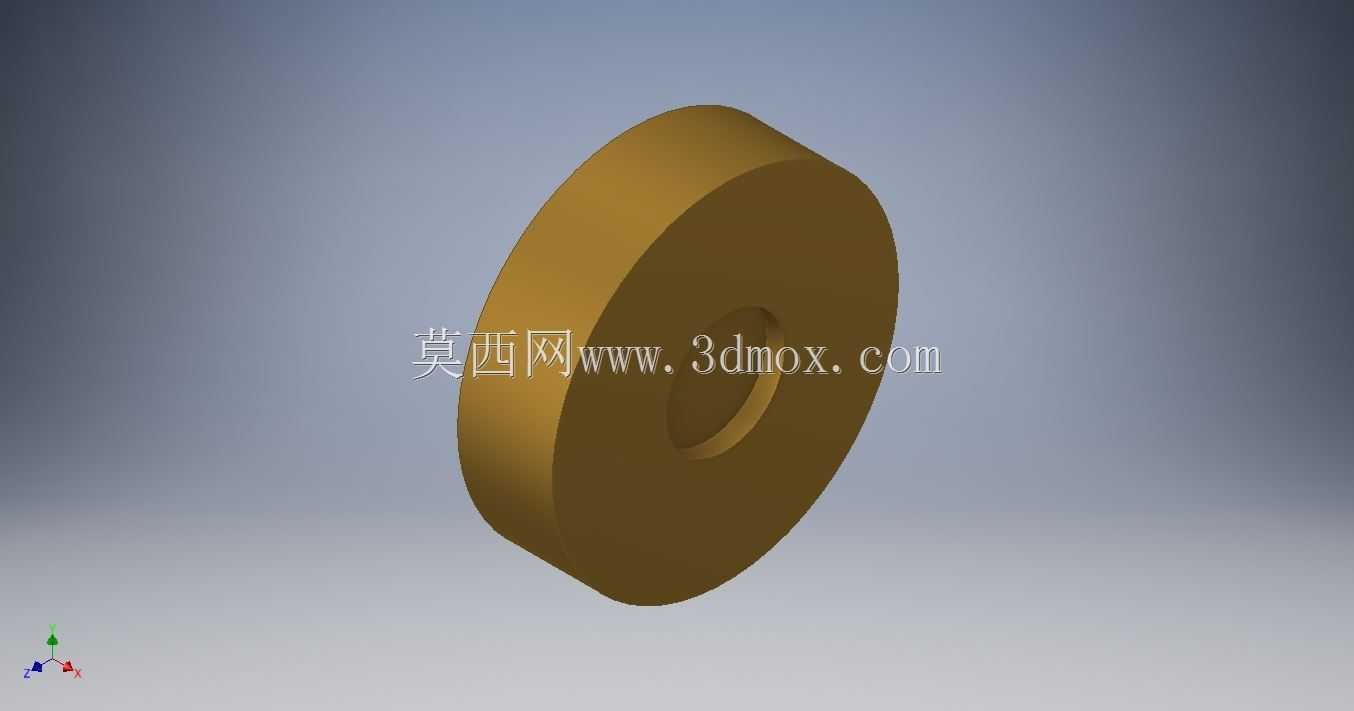

　　这类盘状环形铜质零件，多应用在低速重载的铰接回转部位，作为耐磨衬垫使用，常见于工程机械铰接点、轻工设备转轴支撑位、工装夹具的回转接触面等场景，核心作用是在两个相对转动的金属部件之间形成耐磨隔离层，避免基体金属直接接触产生咬合磨损，同时利用铜质材料本身的自润滑特性，降低转动过程中的摩擦阻力，减少定期加注润滑脂的频次。从结构设计逻辑来看，这类零件采用等厚盘式环形结构，没有额外的异形凸起或卡槽，外圆为完整圆柱面，内孔为贯通的光滑圆孔，整体厚度均匀，这种设计首先是适配安装空间的环形安装槽位，外圆与安装基座的内孔形成过渡配合，保证衬垫安装后不会随转轴发生周向窜动，内孔与穿过的转轴之间保留合理的间隙配合，

　　既不会因为间隙过大导致转轴转动时出现径向晃动，也不会因为间隙过小出现卡滞、抱轴的问题。在外形尺寸的边界考量上，这类零件的厚度需要匹配安装槽的深度，通常厚度会比槽深小0.1到0.2毫米，保证衬垫装入槽位后不会突出安装平面，避免两个对接的部件装配时出现虚接、压不紧的情况；外圆尺寸的公差一般选取h7级，适配基座安装孔的H7公差，形成小间隙的过渡配合，方便现场装配时徒手或者借助软质锤就能敲入安装位，不需要额外的压装设备；内孔的尺寸公差则选取H8级，适配转轴的f7公差，保证转动副之间的油膜可以稳定存在，不会因为配合过紧挤走润滑脂形成干摩擦。设计这类零件的时候，首先要考虑的是工况载荷，当应用在径向载荷较大的部位时，会适当增加零件的整体厚度，

　　提升承压面的面积，降低单位面积的接触压力，避免铜材在持续高压下发生塑性变形；如果应用在有轴向窜动的部位，会在零件的两个端面加工出浅度的环形油槽，让润滑脂可以均匀分布在整个接触端面，减少端面摩擦的磨损量。这类零件没有复杂的曲面结构，建模过程中优先通过旋转凸台特征完成主体结构生成，不需要额外的切除或者阵列特征，建模时需要注意内孔与外圆的同轴度公差，一般控制在0.02毫米以内，避免安装后出现偏心，导致转动过程中摩擦面受力不均，出现局部过度磨损的情况。零件的两个端面需要保证平行度公差，控制在0.015毫米以内，保证装配后两个接触面可以完全贴合，不会出现局部点接触导致的压强过大问题。从实际使用的角度来看，铜质材料的选择多为锡青铜，

　　这种材料的硬度适中，嵌入性好，即使润滑脂中混入少量的金属碎屑或者灰尘，也可以将碎屑嵌入到铜质基体内部，避免碎屑在摩擦面之间滚动刮伤转轴的表面，相比钢制的衬套，这类铜质盘状衬垫的更换成本更低，对配对的转轴基体磨损更小，在一些需要频繁拆装维护的铰接部位，这种结构的衬垫可以大幅降低设备的维护成本，减少停机维护的时间。在安装边界的确认上，需要注意安装基座的槽位端面不能有凸起的毛刺或者焊渣，否则衬垫装入后会出现倾斜，导致转动过程中出现偏磨；穿过内孔的转轴表面粗糙度需要达到Ra1.6以下，避免表面的加工刀痕刮伤衬垫的内孔表面，加速衬垫的磨损。这类零件的结构虽然简单，但是在整个转动副中起到的作用十分关键，一旦衬垫磨损过量，会导致转轴的径向间隙变大，设备运行时出现异响、晃动，严重时甚至会导致转轴断裂或者基座开裂，因此在设计阶段就需要根据实际的工况载荷、转动速度、润滑条件，合理选择零件的厚度、内外径尺寸以及配合公差，不能直接照搬同类型不同工况的零件尺寸，否则很容易出现使用寿命不达标的问题。建模过程中不需要做多余的工艺倒角，仅需要在内孔和外圆的棱边处加工0.2毫米的倒角，去除加工产生的毛刺，避免装配时棱边刮伤安装孔或者转轴的表面，同时也方便零件顺利装入安装槽位。
