大功率低噪声宽带双工器结构设计

　　在无线通讯基站、机载航电通讯系统、地面测控站点的射频链路搭建场景中，双工器是实现收发信号同频共缆传输的核心无源器件，这款大功率低噪声宽带双工器的结构设计，完全围绕户外严苛工况下的长期稳定运行需求展开。从实际使用场景来看，这类双工器通常安装在通讯机柜内部的标准安装导轨上，或是直接集成在射频前端机箱内，需要同时承受发射链路大功率信号的持续热负荷，还要保证接收链路的极低噪声系数，避免内部信号串扰影响接收灵敏度。

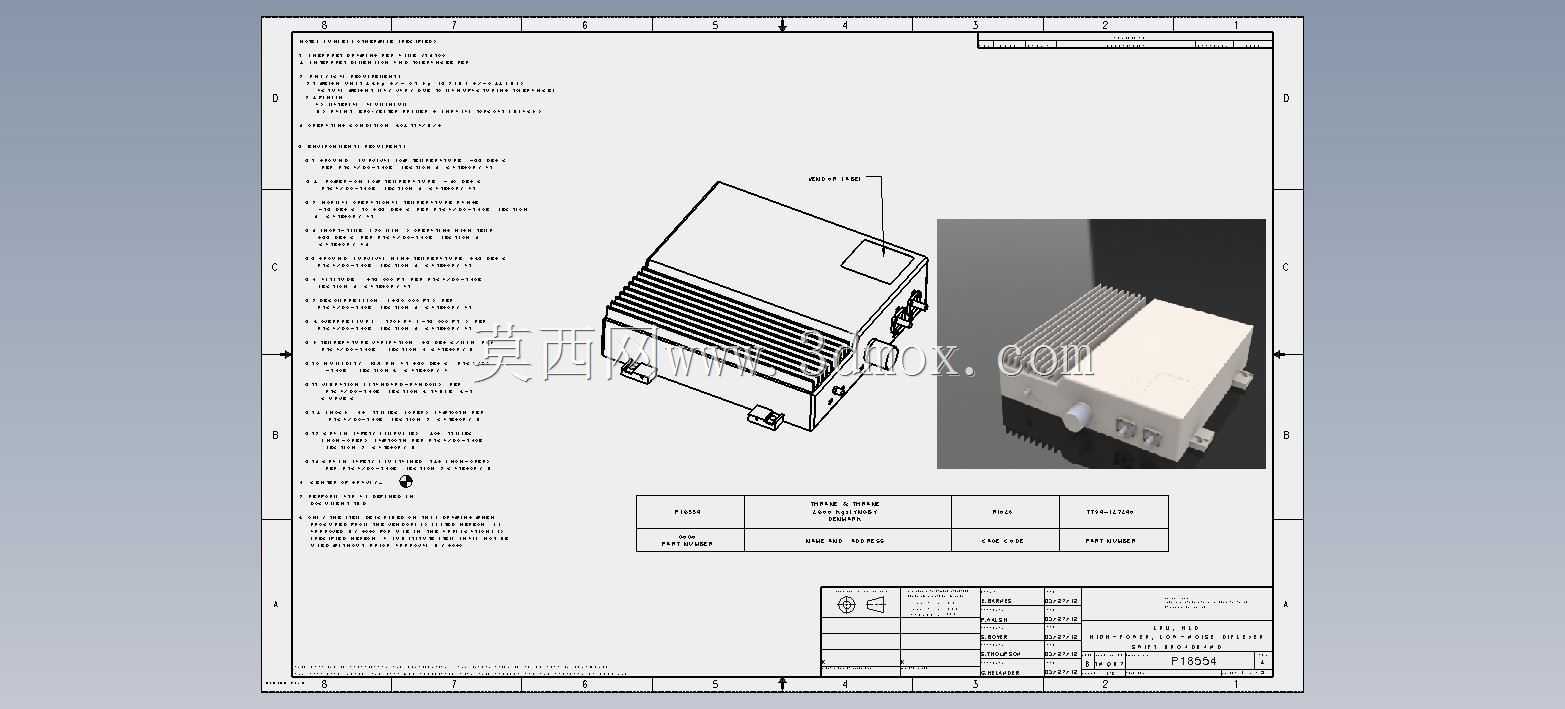

　　从结构设计思路上，整体采用密封式铝合金机箱结构，外壳主体做了一体化散热齿设计，散热齿的齿厚、齿间距经过热仿真校核，在自然对流散热条件下，满功率连续运行时外壳最高温度控制在65摄氏度以内，避免内部腔体谐振器的温漂影响滤波特性。机箱的安装法兰边预留了标准的安装孔位，安装边界尺寸完全符合LRU现场可更换单元的规范要求，维护时不需要拆解周边链路，直接拧下固定螺丝即可快速插拔更换，单设备更换时间不超过2分钟，适配通讯站点不停机维护的作业要求。

　　设备的接口布局充分考虑了现场布线的便利性，射频输入输出接口采用标准同轴连接器，布置在机箱的同一侧端面，电源与控制接口做了防误插设计，不同功能的接口采用不同的键位规格，避免现场施工时接错线缆。机箱的拼接缝隙处全部采用导电密封胶条填充，既可以实现电磁屏蔽，防止外界电磁干扰侵入内部射频链路，也能达到IP65级的防尘防水能力，适配户外基站、高海拔测控站这类存在沙尘、凝露的复杂使用环境。

　　内部腔体的结构设计采用分层隔离布局，发射通道与接收通道之间设置了独立的金属隔离墙，隔离墙与腔体一体铣削成型，没有拼接缝隙，两个通道之间的隔离度可以达到90dB以上，完全避免大功率发射信号串入接收通道造成的前端低噪声放大器饱和损坏。内部谐振元件的安装座采用低膨胀系数的合金材料加工，在-40摄氏度到+70摄氏度的工作温度区间内，谐振频率偏移量控制在允许的误差范围内，不需要额外增加温度补偿结构，简化了整体结构复杂度，也降低了故障概率。

　　从实际功能特性来看，这款双工器覆盖SWIFT宽带通讯频段，在整个工作带宽内的插入损耗控制在0.3dB以内，回波损耗优于-20dB，能够承载百瓦级的连续波发射功率，同时接收通道的噪声系数控制在极低水平，不会对接收灵敏度造成明显损失。机箱的边角做了倒圆角处理，既避免安装作业时划伤操作人员，也减少了结构应力集中点，提升了抗振动冲击能力，在机载、车载这类存在持续振动的使用场景下，内部结构不会出现松动移位，保证电气性能的长期稳定。

　　在细节设计上，机箱表面采用导电氧化处理，在提升铝合金表面耐腐蚀性的同时，保证整个外壳的导电连续性，实现良好的接地效果，降低外界电磁干扰的影响。设备的重量经过优化设计，在保证结构强度与散热能力的前提下，尽可能减少铝合金材料的用量，整体重量控制在合理范围内，降低安装支架的承重负荷，也方便现场搬运安装。所有外露的金属紧固件都采用不锈钢材质，避免长期使用后出现锈蚀，保证设备全生命周期内的结构可靠性。
