复古台式ASA广播接收电台结构设计

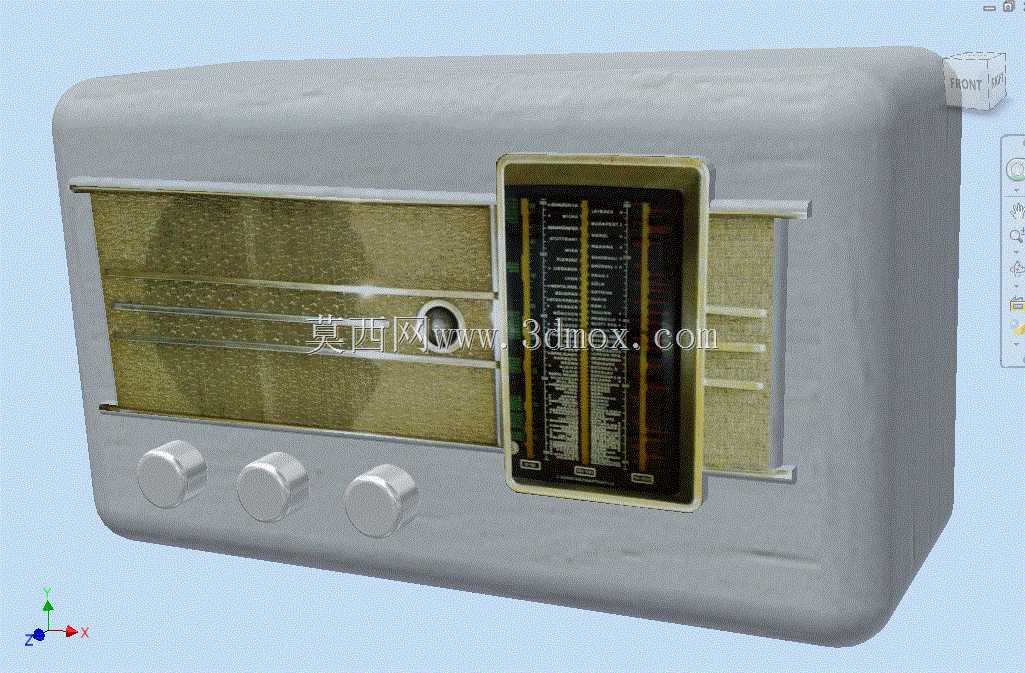

　　这款复古台式广播接收设备的三维结构设计，首先围绕民用广播信号接收的核心使用场景展开，在早年家庭固定通讯、公共广播信号覆盖的应用场景中，这类设备承担着无线音频信号接收、频段切换、音量调节的核心功能，区别于便携收音设备，台式结构的设计预留了更充足的内部腔体空间，可容纳更大尺寸的调谐线圈、滤波电容与信号放大模块，能有效提升弱信号环境下的接收稳定性，降低邻频信号的串扰影响。从功能布局来看，设备正面的三个调节旋钮分别对应音量调节、频段切换、调谐选台三个核心操作位，旋钮采用圆柱形凸台结构，突出面板表面12mm的设计符合人体工学操作要求，用户在坐姿状态下无需抬手过高即可完成盲操作，旋钮边缘做了0.5mm的圆角过渡处理，避免长期操作的棱角剐蹭问题。

　　正面中部的调谐刻度面板采用内嵌式安装结构，面板与外壳之间预留2mm的安装间隙，可嵌入透明防护玻璃板，既能够清晰展示不同频段的刻度标识，也能避免日常清洁过程中刮花刻度印刷层，刻度面板两侧的金属格栅为内置扬声器的出声通道，格栅采用横向百叶式结构，倾斜角度设置为15度，既可以保证声音扩散的角度覆盖前方120度的听音范围，也能阻挡日常使用中的灰尘落入腔体内部。设备外壳采用圆角长方体的整体造型，所有外边缘均做了R8mm的大圆角过渡，没有尖锐的棱角结构，适配家庭桌面摆放的使用场景，避免磕碰造成的设备损伤与人员刮伤，外壳整体壁厚设置为3mm，采用一体冲压成型的金属壳体结构，既能够为内部元器件提供足够的结构防护，金属材质本身也可起到电磁屏蔽的作用，

　　减少外界电磁信号对内部接收模块的干扰。从安装边界来看，设备整体底部设计有四个高度5mm的橡胶支脚，支脚分布在壳体底部的四个角位置，将设备主体与桌面之间留出5mm的通风间隙，既可以避免设备底部与桌面直接摩擦造成漆面磨损，也能为内部功率模块工作产生的热量留出自然对流散热的通道，设备整体宽度控制在320mm，深度210mm，高度180mm，适配常规家庭书桌、置物架的摆放尺寸，不会占用过多的桌面空间。设计过程中优先考虑了内部元器件的排布合理性，将电源模块、信号放大模块布置在腔体后侧靠近散热间隙的位置，调谐机构与旋钮组件直接固定在前面板内侧，减少传动结构的连接长度，降低调谐操作的旷量，扬声器单元布置在格栅正后方的腔体内侧，出声面与格栅对齐，

　　避免结构遮挡造成的音质损耗，内部走线全部沿壳体内壁的走线槽布置，与发热元件保持10mm以上的安全距离，避免长期高温环境下的线缆老化问题。这类复古通讯接收设备的结构设计，在满足核心收音功能的前提下，兼顾了桌面摆放的美观性与长期使用的可靠性，所有外露部件的安装公差控制在0.2mm以内，面板拼接缝隙均匀一致，既还原了老式广播设备的外观质感，也符合现代结构设计的装配精度要求，可用于复古场景陈设、老式家电复刻、通讯设备发展历程展示等场景的结构参考。
