带前端推铲功能的轮式拖拉机结构设计

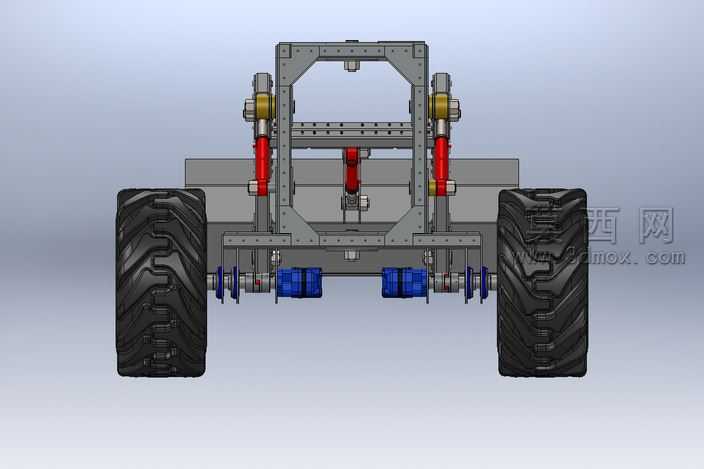

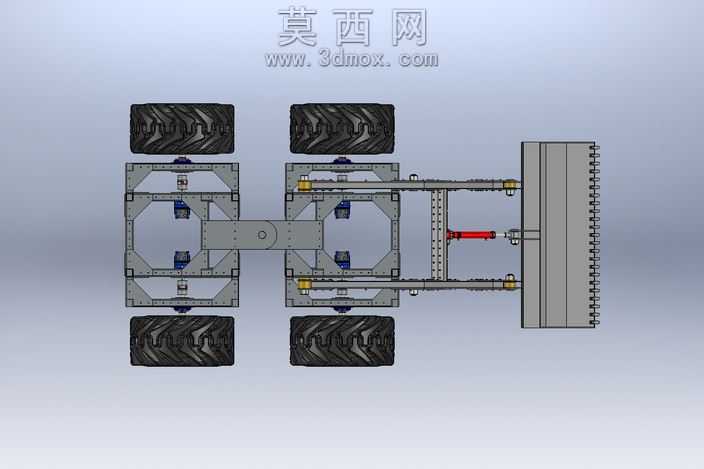

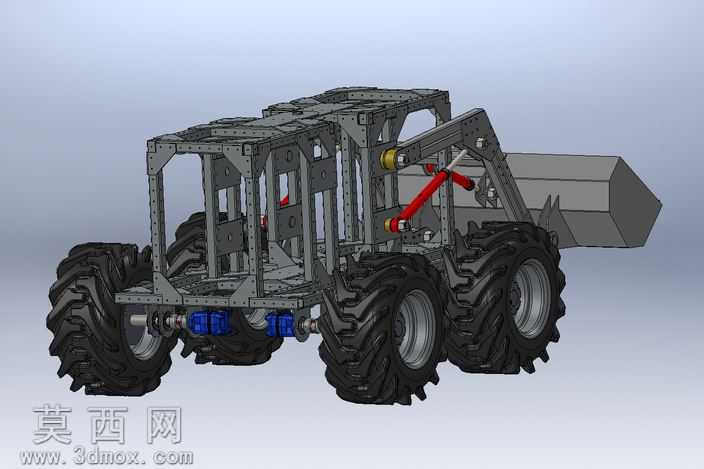

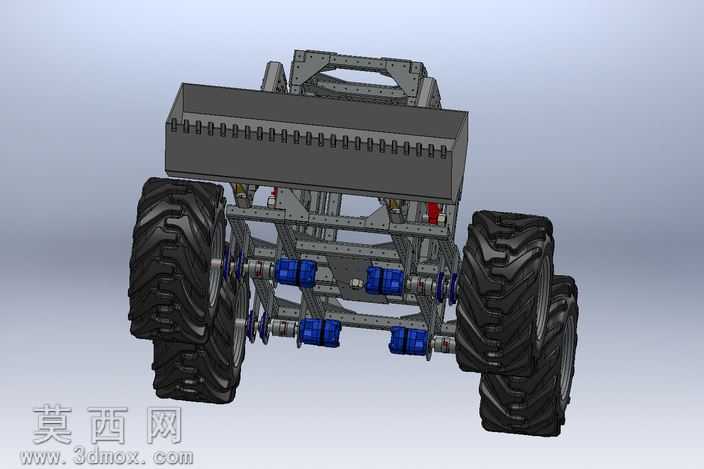

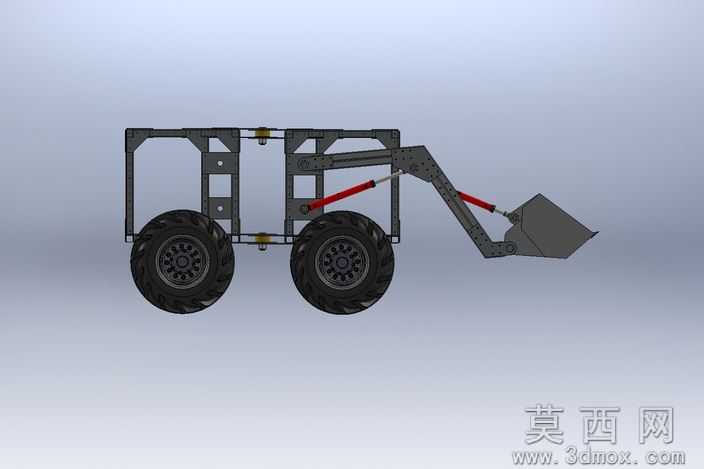

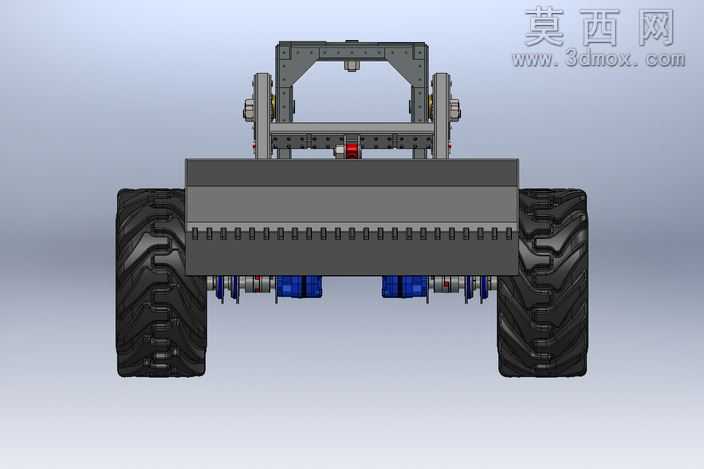

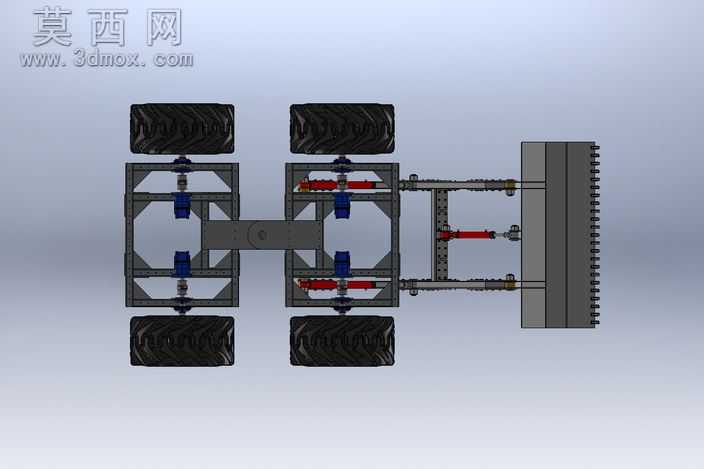

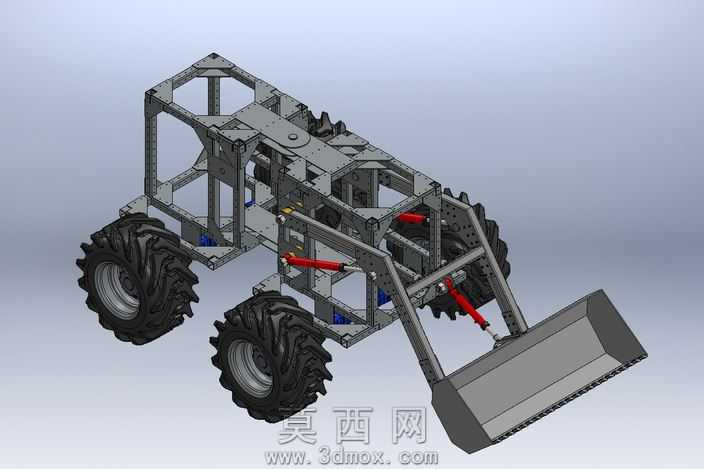

本作品为带前端作业装置的轮式拖拉机三维结构设计，全程在SolidWorks环境下完成参数化建模，通过自底向上的装配逻辑完成整机搭建，所有零部件均按照实际机械加工与装配约束设置配合关系，可直观呈现整机的运动逻辑与结构组成。建模阶段首先完成桁架式车架主体的搭建，采用矩形钢管拼接的框架式结构作为整机承载基体，预留动力总成安装位、传动系统走线空间、车桥固定支座与前端工作装置铰接点位，所有型材交接处均设置贴合约束与焊接工艺模拟结构，还原真实农机车架的加工逻辑。行走系统部分，四个大尺寸越野轮胎搭配深人字花纹胎面建模，通过胎面纹理的凹凸贴图与橡胶材质参数调整还原农用轮胎的抓地结构特征，轮毂采用金属冲压件质感设置，前后桥通过铰接支座与车架连接，预留转向与减震结构的安装空间。前端推铲作业装置采用平行四边形举升臂结构，两个液压油缸分别负责举升臂的抬升动作与推铲的角度调节，建模过程中对油缸的缸筒、活塞杆、铰接销轴、密封结构均做了细化处理，通过同轴、重合等配合约束可实现推铲举升、翻转的动作模拟，推铲本体采用耐磨钢板材质设置，刃口部分做加厚处理还原工程推铲的耐磨设计。材质渲染阶段，车架主体采用哑光工业灰钢材材质，液压油缸活塞杆设置抛光金属质感，轮胎采用哑光黑色橡胶材质，不同功能部件通过材质差异做视觉区分，渲染环境采用柔和的工业展示光源，突出结构件的轮廓与装配关系，避免过度光影效果掩盖结构细节。设计思路上兼顾农用运输与轻度工程作业需求，在传统轮式拖拉机的底盘基础上集成前端推铲功能，无需额外改装即可完成场地平整、物料推拢等作业，桁架式车架在保证结构强度的同时降低整机自重，液压驱动的作业装置操作灵活，整体结构紧凑，各部件的安装维护空间预留充足，可作为小型多功能农用改装拖拉机的结构设计参考，建模过程中所有标准件均采用可编辑参数化特征，方便后续根据实际动力配置调整轴距、铲斗尺寸、油缸行程等参数，适配不同的作业场景需求。
