航模用外转子无刷电机三维设计模型

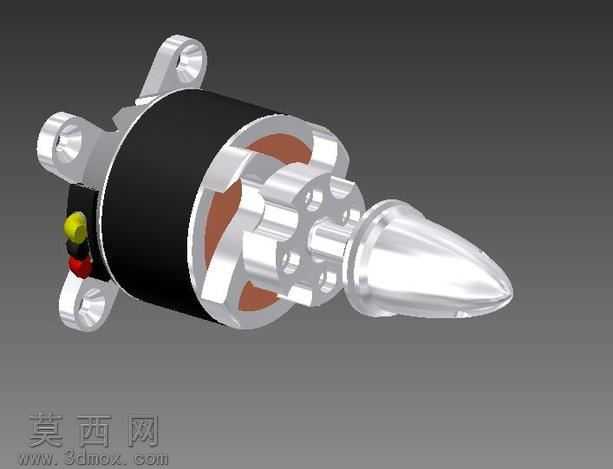

本模型为航模动力系统配套的外转子无刷电机设计方案，整体采用三维参数化建模完成，完整还原了该类动力电机的全部结构细节。建模过程中首先对电机的核心尺寸进行基准定位，以中心输出轴为装配基准，依次完成定子组件、转子磁轭、绕组腔体、输出整流罩、安装固定脚、接线端子等部件的独立建模，各部件间严格按照实际装配公差预留配合间隙，保证虚拟装配后无结构干涉问题。渲染阶段针对不同部件匹配对应材质属性，电机外壳的散热段采用哑光黑色工程塑料材质，还原产品表面的磨砂质感；金属安装脚、输出轴、整流罩部分采用抛光铝合金材质，模拟金属机加工后的高光反射效果；内部绕组部分采用棕红色绝缘漆包线材质，接线端子分别匹配黄、红、黑三色绝缘护套材质，整体渲染光影层次分明，可清晰展示各部件的结构分界与外观特征。结构设计上，该电机采用外转子转动的结构形式，前端集成流线型子弹头整流罩，可降低航模飞行过程中的空气阻力；周向布置四个带安装孔的固定支脚，可直接与航模的电机安装支架、微调螺母组件完成适配固定；侧方预留三相接线端子，可直接匹配电调完成动力接线，整体结构紧凑，功率密度适配中小型航模的动力需求。设计过程中充分考虑了该类电机的实际使用场景，对安装孔位、轴径尺寸、转子与定子的配合间隙都做了精准还原，既可以作为航模设计过程中的动力系统选型参考，也可用于无刷电机结构原理的教学演示，帮助使用者直观理解外转子无刷电机的内部构造与装配逻辑，模型各部件支持独立编辑，可根据实际设计需求调整尺寸参数，适配不同规格的航模动力改装与设计场景。
