M30x3.5外六角全螺纹螺栓三维建模作品

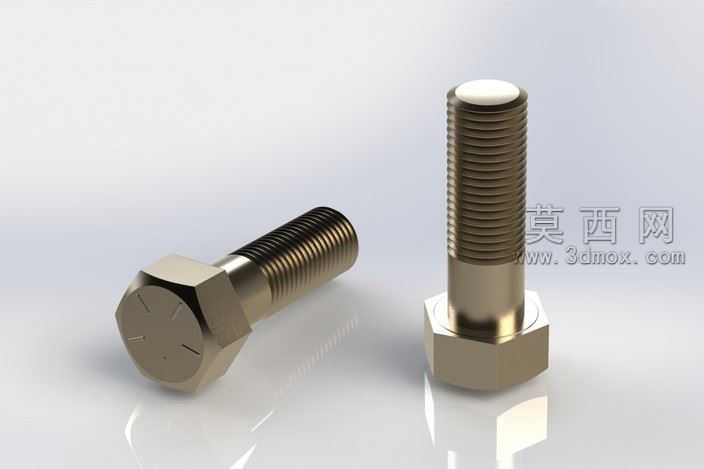

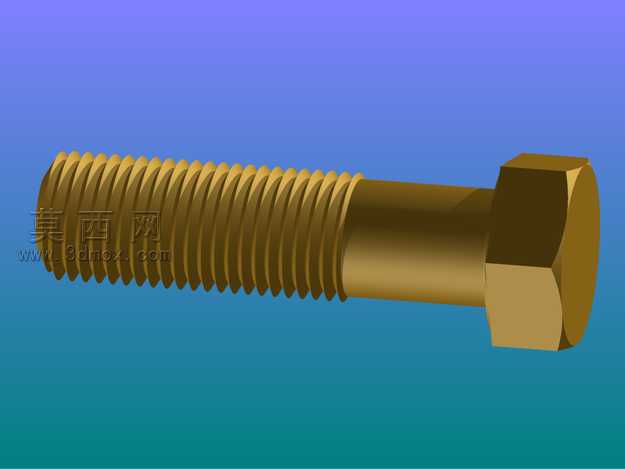

本作品为M30x3.5规格外六角螺栓的三维参数化建模成果，建模过程严格遵循公制螺纹标准规范，针对大规格粗牙螺纹的结构特征进行了精细化还原。建模阶段首先绘制螺栓头部的正六边形截面草图，通过拉伸特征生成六角头基体，对六角头与螺杆衔接的过渡位置做了符合标准要求的圆角处理，避免应力集中的结构缺陷，还原真实螺栓的工艺倒角特征。螺杆部分采用分段建模思路，先构建等直径的光杆基体，再针对M30规格、螺距3.5mm的螺纹特征，采用螺旋线扫描切除的方式生成精准的牙型结构，建模过程中严格控制螺纹牙型角为60度，牙顶与牙底的圆弧过渡完全符合普通螺纹的公差要求，保证螺纹段的几何参数与实物完全一致，避免出现螺纹失真、牙型错位的常见建模问题。材质与渲染环节，为模型赋予了金属镀锌钝化后的质感材质，调整材质的金属度、粗糙度参数，模拟工业紧固件常用的彩锌表面处理效果，通过环境光遮蔽与分层打光，凸显螺纹牙型的层次感与六角头的棱角结构，让渲染效果贴近真实工业零件的视觉表现。设计思路上，本次建模采用第二种螺纹构建方法，区别于常规的装饰性螺纹建模，本次生成的螺纹为可用于后续装配干涉检查、工程图导出的实体特征，模型的所有尺寸参数均关联可编辑，可通过修改参数快速适配同系列不同长度、不同规格的外六角螺栓建模需求，模型结构完整无破面，可直接用于机械装配场景的虚拟搭建、紧固件选型展示、机械结构教学演示等场景，能够满足通用机械设计中对标准紧固件三维模型的精度要求。
