乘用车五辐轮毂配套橡胶轮胎三维设计

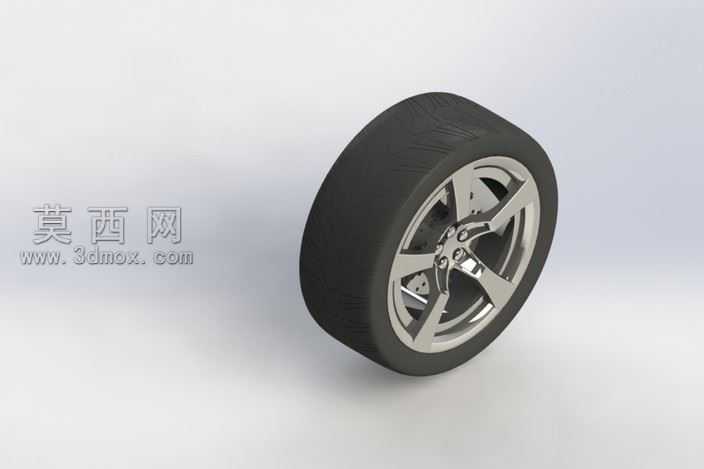

本作品为乘用车配套的车轮总成三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循实车车轮的真实尺寸比例进行1:1还原，完整覆盖橡胶轮胎与合金轮辋两大核心组成部分。建模初期先梳理车轮总成的层级装配关系，确定轮胎与轮辋的配合基准，以轮辋的中心安装面为全局坐标原点，保证后续各部件装配的同轴度精度。轮胎部分建模先绘制胎面的截面轮廓曲线，通过回转特征生成轮胎基础基体，再针对胎面的排水沟槽、胎侧的标识区域进行细节刻画，通过阵列特征完成周向均匀分布的胎纹结构绘制，还原民用轿车轮胎的胎面纹路布局，保证胎体曲面的顺滑过渡，避免出现建模破面与曲率突变问题。轮辋部分采用五辐式运动风格造型设计，先绘制轮辐的截面草图，通过拉伸、放样特征生成单根轮辐的基础形态，再对轮辐与轮圈衔接处、轮辐与中心安装盘衔接处做圆角过渡处理，还原合金轮毂的铸造圆角特征，中心安装区域预留螺栓安装孔、中心定位孔的结构，通过圆周阵列完成五根轮辐的均匀排布，同时还原轮辋边缘的胎圈座结构，保证与轮胎内圈的配合尺寸完全匹配。材质与渲染环节，针对不同部件匹配对应材质属性：轮胎部分赋予哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶表面的微磨砂质感，适当添加细微的凹凸纹理模拟橡胶表面的颗粒感；轮辋部分赋予高光亮面镀铬合金材质，调整金属反射率与高光参数，还原抛光铝合金轮毂的镜面反射效果，同时在轮辋的安装螺栓位置添加金属紧固件的细节材质，区分不同金属部件的质感差异。渲染阶段搭建简洁的影棚光照环境，采用主光源搭配辅助补光的布光方案，突出轮辋的金属反光层次与轮胎的橡胶质感，通过柔和的阴影效果强化车轮的立体形态，最终呈现出接近真实产品的渲染效果。整个建模过程严格遵循零部件的装配逻辑，所有特征均保留参数化编辑属性，可根据需求调整轮辐造型、轮胎扁平比、轮辋尺寸等参数，适配不同车型的车轮设计需求，结构上完整还原了车轮总成的配合关系，轮胎内圈与轮辋胎圈座的贴合尺寸精准，轮辋中心安装位的结构符合乘用车车轮的安装标准，无结构干涉问题，可用于汽车结构展示、装配教学、外观改装方案演示等场景。
