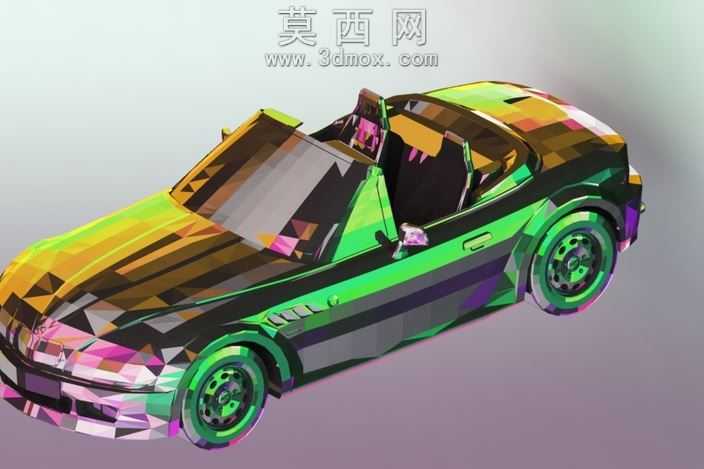

宝马Z4敞篷跑车曲面造型三维设计

敞篷跑车的外覆盖件曲面加工一直是小批量定制改装领域的痛点，常规逆向扫描得到的点云数据常存在三角面碎块过多、曲率衔接突兀的问题，直接导入加工中心生成刀路会出现铣削纹路错乱、曲面光顺度不达标的情况，这款宝马Z4的曲面建模过程中，针对翼子板与车门衔接的腰线位置做了曲率连续优化，摒弃了常规多段面拼接的做法，将A柱下方延伸至车尾的肩线作为单条主曲率控制线，调整相邻曲面的G2连续参数，避免后续注塑或者钣金冲压时出现应力集中导致的形变。轮拱位置的曲面过渡没有沿用原厂硬棱线的设计，而是做了0.8mm的圆角渐变处理，匹配改装款宽体包围的安装公差，轮眉与侧裙的衔接面预留了0.3mm的装配间隙，抵消3D打印或者玻璃钢翻模时的材料收缩率误差。敞篷机构的收纳舱边缘做了倒扣面的角度调整，将原本接近90度的直壁改成3度的拔模斜度，方便后续模具开模时顺利脱模，不会出现侧壁拉伤的问题。前保险杠的进气口位置，曲面的法向角度统一调整到与铣削刀具主轴夹角不小于15度，减少五轴加工时的刀具震颤，提升表面加工质量。车门把手的凹陷曲面做了曲率半径的统一校验，所有曲面的最小曲率半径控制在3mm以上，避免加工时出现刀具过切的问题。风挡边框的曲面与A柱的衔接位置，特意调整了曲面的厚度渐变，从A柱根部的4mm壁厚逐步过渡到风挡上沿的2.5mm，既保证安装位置的结构强度，也能降低整车前部的视觉厚重感。车身侧面的反光曲面没有做完全对称的曲率处理，而是根据实车的光影反射效果微调了曲面的凹凸量，让光线扫过车身侧面时能形成连贯的反射带，不会出现光影断层。轮毂的辐条曲面做了等壁厚处理，保证后续CNC加工轮毂时，切削余量均匀，不会因为局部余量过大导致加工变形。
