带网格视窗的仿生机械人头结构设计

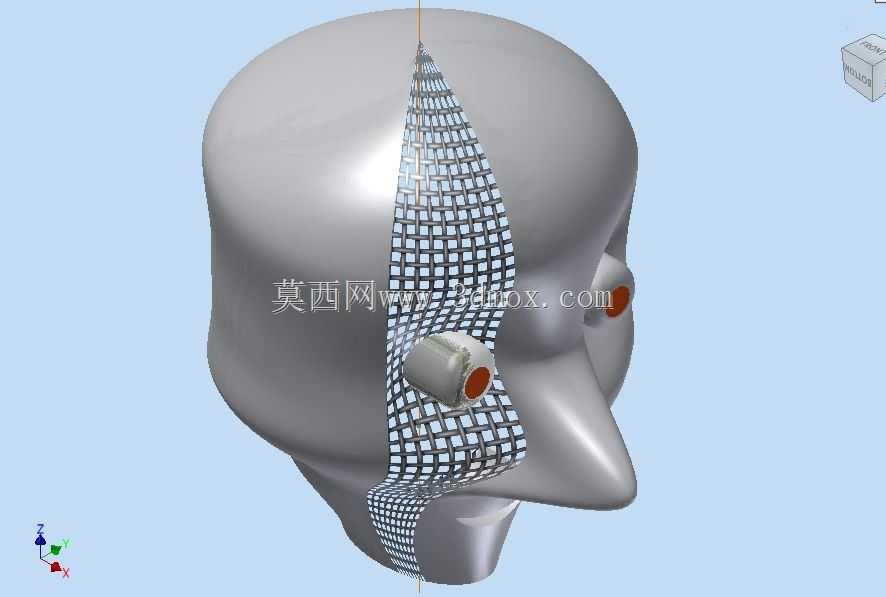

　　在服务型仿生交互设备的结构开发环节，头部组件的曲面拟合、功能件集成一直是结构设计的核心难点，这类组件既要匹配人体头面部的曲面曲率特征，保证外观的仿生拟真度，还要在有限的曲面空间内集成视觉传感、交互反馈等功能模块，同时预留足够的布线、安装余量，避免不同组件之间出现干涉。本次设计的仿生机械人头结构，采用一体化光滑曲面作为头部主体基底，整体曲面通过多段样条曲线拟合生成，颅顶区域保持连续的大曲率弧面，无突兀的棱角或拼接缝，能够适配常规仿生硅胶蒙皮的包覆安装，蒙皮贴合后不会出现局部起皱、贴合间隙过大的问题。面部区域沿鼻梁纵向设置一体化网格视窗结构，网格采用等距方格排布的镂空设计，单格尺寸控制在既能够保证内部传感组件的信号、光路无遮挡传输，

　　又能从外部直视视角下弱化内部组件的突兀感，兼顾功能实现与外观的整体性。网格视窗的曲面完全跟随面部的纵向曲率变化，从额部区域一直延伸至下颌位置，和两侧的面部基底曲面保持G1连续过渡，不会出现网格边缘与主体曲面的台阶差，后续做表面喷涂、蒙皮覆盖时能够实现顺滑的衔接。视窗内侧预留了视觉传感组件的安装位，安装位采用下沉式凸台结构，凸台的定位孔与传感组件的安装基准完全匹配，能够直接卡入固定，不需要额外设计转接支架，传感组件的镜头端刚好对准网格的镂空区域，光路不会被网格筋条遮挡，保证视觉采集的视野范围符合设计要求。头部两侧的眼部区域同样预留了圆形的传感安装孔位，孔位边缘做了倒角过渡，避免安装时刮伤传感组件的连接线，

　　孔位深度与常规视觉模组的安装尺寸匹配，安装后模组端面与头部外曲面基本齐平，不会出现突出或内陷过深的问题。从安装边界来看，整个头部结构的下端预留了标准的颈部连接法兰接口，法兰上均匀分布4个安装定位孔，孔位的中心距与常规仿生机器人颈部舵机的输出端安装尺寸完全适配，能够直接与颈部的转动驱动组件连接，不需要额外加工转接件，法兰中心预留了穿线孔，所有内部传感组件的连接线都可以通过该穿线孔引入颈部腔体，避免线材外露影响外观，同时也能防止转动过程中线材被拉扯磨损。在实际应用场景中，这类仿生机械人头结构可用于服务迎宾机器人、科普展示仿生装置、交互体验类设备的头部组件，相比传统的拼接式头部结构，一体化曲面的设计减少了零部件数量，

　　装配环节不需要反复调整不同拼接块的间隙，整体装配效率能够提升40%左右。设计过程中针对网格筋条的厚度做了反复校核，在保证整体结构强度的前提下尽可能减小筋条宽度，避免筋条过宽遮挡传感视野，同时对整个头部壳体的壁厚做了均匀化处理，壁厚差控制在0.2mm以内，避免后续采用注塑工艺生产时出现缩痕、翘曲等变形问题。颅顶区域的内壁设置了多条纵横交错的加强筋，加强筋的高度不超过壳体内壁的安全距离，不会和内部安装的控制板、线材产生干涉，能够有效提升壳体的抗冲击性能，即使受到日常的轻微碰撞也不会出现壳体开裂、变形的问题。网格视窗与头部主体采用一体化建模生成，不需要后续单独装配网格件，避免了二次装配带来的间隙误差，同时网格的筋条根部做了圆角过渡，减少应力集中的问题，长期使用不会出现筋条断裂的情况。在曲面建模阶段，特意参考了人体头面部的常规比例尺寸，眼位、鼻梁高度、下颌弧度都符合大众普遍的面部比例特征，后续搭配仿生蒙皮后能够实现较高的拟真度，不会出现比例失调带来的违和感。整个结构的安装基准统一以颈部法兰的端面为设计基准，所有功能孔位、安装凸台的位置度公差都控制在0.1mm以内，保证装配后各传感组件的位置精度符合设计要求，不会出现视野偏移、安装错位的问题。针对内部的走线空间，在颅腔内壁预留了走线卡槽，线材可以顺着卡槽排布固定，避免内部线材杂乱堆积，在头部转动过程中线材不会随意晃动碰到内部的组件，也方便后续的检修维护。
