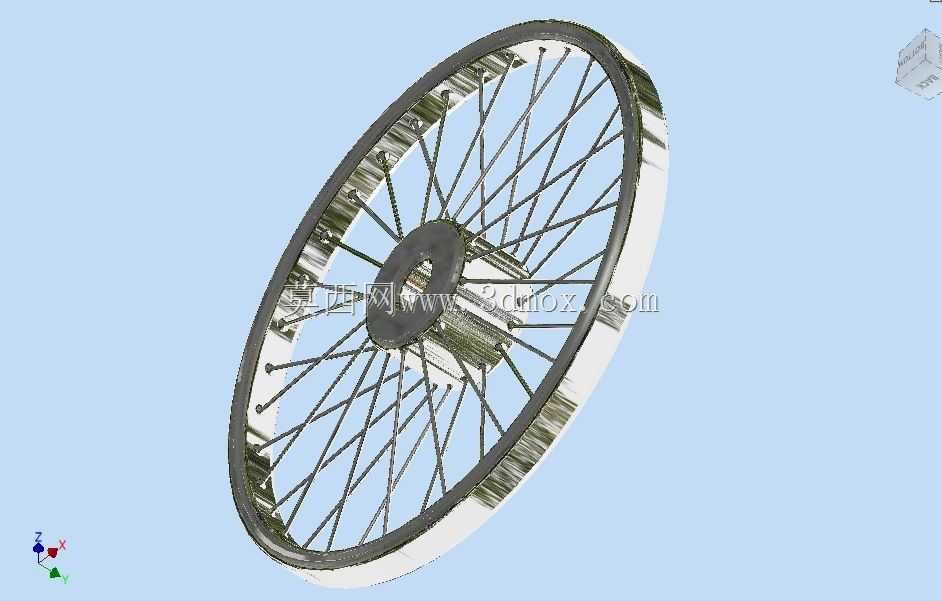

辐条式自行车轮组结构三维设计

　　日常通勤、运动骑行类自行车的行走部件中，辐条式轮组是应用占比最高的结构形式，这类轮组需要同时承载骑行者重量、路面冲击载荷，还要兼顾传动扭矩传递、转向导向的多重功能，其结构设计的合理性直接决定骑行的平顺性、耐用性与维护成本。这款辐条轮的设计从实际使用场景出发，首先明确了适配常规城市通勤自行车、入门运动自行车的定位，轮辋采用等截面环形结构，轮缘位置预留了标准轮胎安装槽，可适配常规尺寸的充气橡胶外胎与内胎，轮辋的截面厚度经过载荷校核，在保证径向抗冲击能力的前提下控制整体重量，避免轮组过重带来的骑行负担。轮毂部分位于轮组中心，设置了与前叉或后花鼓配合的安装轴孔，轴孔周边做了加厚加强处理，因为这个区域是轮组所有载荷的集中传递点，骑行时地面的反作用力、驱动或制动的扭矩都会通过辐条汇聚到轮毂位置，加厚结构可以避免长期交变载荷下出现应力开裂的问题。辐条采用多根细金属条交叉排布的形式，从轮毂向外辐射连接到轮辋的内侧安装点，每根辐条的张紧度可以通过端部的调节结构进行微调，这种设计的优势在于，单根辐条出现松动或损坏时可以单独更换，不需要整体报废轮组，同时交叉排布的辐条可以形成稳定的网状受力结构，既能承受垂直方向的载荷，也能抵抗骑行过程中侧向的倾斜力，比如过弯时轮组受到的侧向倾覆力矩，会通过不同方向的辐条分担传递，避免轮辋出现侧向变形。设计过程中首先确定了轮组的安装边界，轮毂中心的轴孔尺寸匹配常规自行车花鼓的安装直径，轮辋的外径尺寸适配对应规格的轮胎，

　　轮组的整体宽度符合标准自行车前叉、后叉的开档间距，安装时不需要对车架进行额外改造，可以直接替换同规格的成品轮组。辐条的排布角度经过反复调整，相邻辐条之间的夹角均匀分布，保证轮辋各个位置的受力均匀，避免出现局部应力集中导致的轮辋失圆问题，轮辋与辐条的连接位置设置了专用的固定座，固定座与轮辋采用一体化结构设计，减少连接点的松动风险。从实际使用的角度看，这类辐条轮相比一体成型的实心轮，重量更轻，风阻表现虽然不如封闭轮，但在日常通勤的低速场景下完全够用，而且维修维护的成本极低，路边的普通修车点就可以完成辐条调整、更换的操作，不需要专用的大型设备。轮毂的轴孔内部预留了轴承安装位，可以适配标准的深沟球轴承，转动时的摩擦阻力更小，

　　长期使用的磨损量更低，轴承位的尺寸公差按照机械加工的IT7级精度控制，保证轴承安装后不会出现松旷或过紧的问题。轮辋的外侧边缘做了圆弧过渡处理，没有尖锐的棱角，避免安装轮胎时划伤内胎，也能减少骑行过程中轮辋磕碰外物时的应力集中。在载荷传递的路径设计上，垂直方向的载荷从轮胎传递到轮辋，再通过下半部分的辐条以拉力的形式传递到轮毂，再由轮毂传递到车架，这种拉力承载的形式相比压力承载，能更好发挥金属辐条的材料性能，因为金属材料的抗拉强度普遍高于抗压强度，细辐条承受拉力时不容易出现失稳问题，能以更小的截面尺寸承载更大的载荷。侧向载荷作用时，交叉排布的不同方向辐条会分别承受拉力，将侧向力分解到轮辋的各个位置，避免轮辋出现侧向的弯曲变形。

　　设计时还考虑了制动系统的适配，如果是搭配圈刹系统的轮组，轮辋的侧面预留了平整的刹车摩擦面，摩擦面的平面度控制在合理范围内，保证刹车时刹车块可以均匀贴合，不会出现刹车抖动、制动力不均的问题；如果是搭配碟刹系统，轮毂的一侧可以预留碟刹安装座，直接固定刹车碟片，不需要额外加装转接件。整个轮组的所有零部件都采用标准化的尺寸设计，替换件容易采购，不管是个人用户日常维护，还是整车厂批量装配，都能降低供应链的成本，不需要开模定制特殊规格的配件。辐条的长度根据轮辋和轮毂的相对位置精确计算，每根辐条的长度误差控制在极小范围内，保证装配后所有辐条的初始张紧度基本一致，减少后期调试的工作量，也能避免因为辐条长度不一致导致的轮辋偏摆问题。
