弹簧顶压式斜面定位锁紧机构

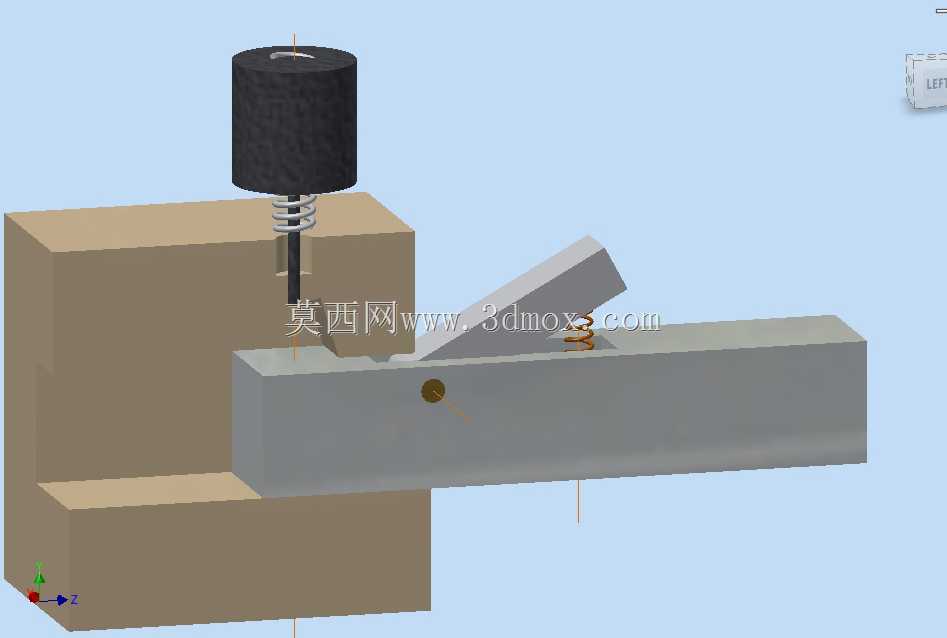

　　这套弹簧顶压式斜面定位锁紧机构，常应用在小型工装夹具的快换工位、自动化生产线的工件预定位环节，也可集成在手动操作的检具基座上，承担工件插入后的自动锁止、防退定位功能，不需要额外配置气动或液压动力源，纯机械结构即可完成锁紧动作，适配无气源供电的零散工位、手动装配台的定位需求。从实际使用场景来看，这类结构多用来对长条状插入件做单向锁止，比如工装板上的定位插销、小型治具的快换插件，当带斜面的插块沿水平方向推入基座槽内时，顶压头会先被插块的斜面抬升，压缩顶部的圆柱弹簧积累弹性势能，待插块推过顶压头的最低点后，弹簧释放弹力带动黑色顶压头下压，刚好卡在插块尾部的直角台阶处，阻止插块反向脱出，实现单向锁紧，解锁时只需要手动下压顶压头顶部的圆柱帽，

　　即可抽出插块，操作便捷无卡滞。设计过程中优先考虑了加工工艺性，基座部分采用方块式拼接结构，不需要复杂的五轴加工，普通铣床即可完成槽位、安装孔的加工，降低了零件加工成本；顶压头与基座的导向孔采用小间隙配合，配合间隙控制在0.02-0.04mm之间，既保证顶压头上下滑动顺畅，又避免间隙过大导致的锁紧定位偏差；弹簧的选型经过反复校核，弹簧刚度选择适中，既不会因为弹力过大导致插块推入时阻力过大操作费力，也不会因为弹力过小导致锁止力不足，在设备振动工况下出现插块自行脱出的问题。安装边界方面，整套机构的基座采用L型安装面，底部的水平长条块可通过侧面的沉头螺钉固定在工装台面上，后部的竖直方块承担顶压组件的安装支撑，整体安装占用空间小，

　　水平方向长度不超过120mm，竖直方向高度不超过80mm，宽度方向尺寸控制在50mm以内，不会占用过多工装台面的安装空间，适合在紧凑的小型工位上布局。结构细节上，插块的斜面角度设置为15度，这个角度既保证插块推入时的抬升行程足够，又能在锁止状态下形成自锁效应，即使插块受到一定的反向拉力，也不会把顶压头顶起导致意外解锁；顶压头的下端面做了小倒角处理，避免和插块台阶处出现硬接触刮擦，长期使用也不会出现零件毛刺卡滞的问题；基座上的铰接销轴采用过盈配合压装，不需要额外的紧固件固定，减少了零件数量，装配时只需要依次装入弹簧、顶压头、插块、铰接销轴即可完成整机组装，装配工序简单，普通装配工人即可完成作业，不需要专业的工装辅助。在实际工况适配中，

　　这套机构可以承受最大500N的反向拉脱力，满足大部分小型工装、检具的定位锁紧需求，如果需要更大的锁止力，只需要更换刚度更大的顶部弹簧，同时适当加大顶压头的直径即可，不需要改动整体的安装尺寸和基座结构，具备一定的通用性拓展空间。日常维护方面，因为结构没有复杂的密封件和易损件，只需要定期在顶压头的导向孔内涂抹少量润滑脂，即可保证长期滑动顺畅，使用寿命可达上万次锁紧循环，维护成本极低。
