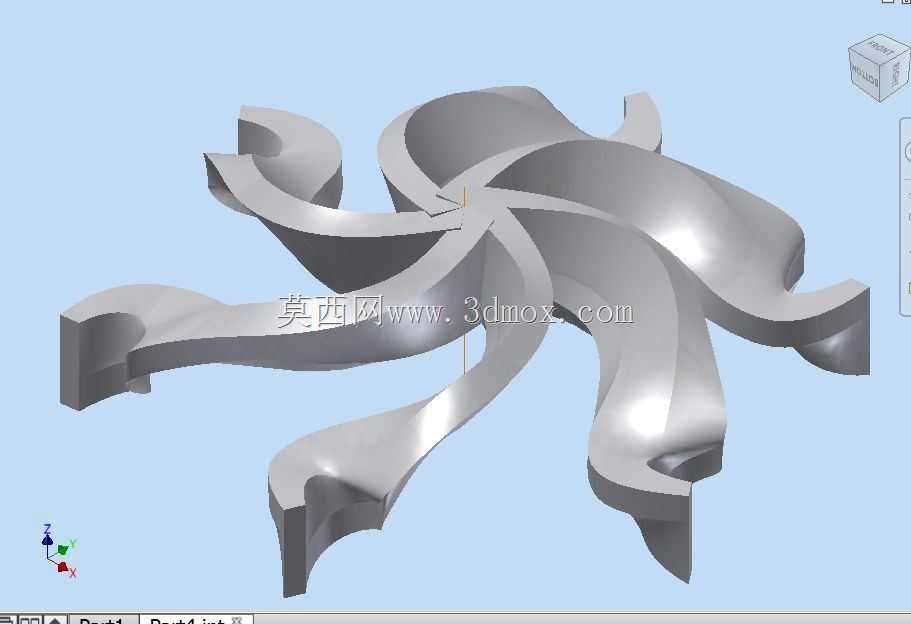

扭曲叶片式流体动力转轮结构设计

　　该转轮结构采用多组空间扭曲曲面叶片沿中心轮毂周向均布的设计形式，叶片型线从轮毂根部向外缘平滑延伸，整体曲面曲率连续过渡，无明显折角与突变截面，可在流体流经叶道时实现平稳的能量转换，减少流体在叶片表面的脱流与涡旋损失。从实际应用场景来看，这类扭曲叶片转轮可适配低扬程大流量的流体输送工况，常见于开式循环的水处理系统、冷却塔通风单元、小型水力能量回收装置中，也可作为特种搅拌设备的桨叶变体，用于低粘度流体的径向与轴向复合推流作业。

　　设计过程中优先考量了叶片进出口角的匹配关系，轮毂处的叶片安装角与外缘处的安装角存在连续的角度差，适配不同回转半径处的线速度差异，保证流体从轴向进入叶道后，能沿叶片曲面平滑转向至径向流出，整个流道的过流截面沿流动方向缓慢变化，避免截面突变带来的局部阻力激增。叶片的厚度从根部向外缘逐渐减薄，根部做了大圆角过渡处理，可降低回转过程中的应力集中，提升结构在连续高速运转下的疲劳强度，外缘处的薄叶片结构可减少流体入口处的撞击损失，提升转轮的工作效率。

　　从安装边界来看，该转轮中心轮毂预留了与动力轴配合的安装定位面，可通过键连接实现扭矩传递，轮毂的轴向长度可保证与动力轴的配合长度满足扭矩传递的压强要求，避免运转过程中出现轴孔配合松动。叶片外缘与外部壳体的间隙控制在合理范围内，既不会因为间隙过大造成流体回流泄漏，也不会因为间隙过小导致运转过程中叶片与壳体发生刮蹭，适配常规的筒形壳体安装空间，安装时无需对壳体做额外的定制化修配。

　　建模过程中采用了曲面放样与实体加厚结合的建模思路，先通过多个截面的型线控制点拟合出叶片的空间曲面，再沿曲面法向进行等厚度加厚，之后对叶片与轮毂的结合处做圆角过渡处理，保证整个结构的壁厚均匀性，避免铸造或3D打印过程中出现局部缩孔、壁厚不均导致的变形问题。叶片的曲面经过曲率连续性检查，所有曲面的G2连续区域覆盖整个叶片工作面与背面，可减少流体在壁面的边界层分离，降低运转过程中的流体噪声。

　　在功能特性上，该转轮的叶片呈放射状外伸，运转过程中可同时推动流体产生轴向与径向的复合流动，相比传统直叶片转轮，在相同转速下可获得更大的流体推程，同时运转阻力更低，驱动能耗更小。叶片的扭曲型线可适应不同来流方向的流体冲击，在变工况运行条件下，效率下降幅度更小，适合负载波动较大的工作场景。结构整体无复杂的内部流道与装配组件，为一体化成型结构，生产过程中可通过铸造、3D打印等工艺一次加工成型，后续仅需对轮毂安装孔做精加工即可完成装配，生产工序简单，后期维护过程中无需拆解内部组件，仅需定期清理叶片表面附着的杂物即可保证运转效率。

　　实际选型适配时，可根据输送介质的特性调整叶片的表面粗糙度要求，输送含少量固体颗粒的介质时，可适当提升叶片表面的耐磨性能，在叶片表面做硬化处理；输送洁净流体时，可降低表面粗糙度以减少摩擦阻力。该转轮的动平衡特性较好，叶片沿周向均布的精度可通过建模时的圆周阵列参数保证，后续做动平衡校正时仅需去除少量材料即可达到G6.3级的平衡精度要求，满足一般工业设备的运转振动标准。
