5/16规格航空专用十二角法兰螺栓

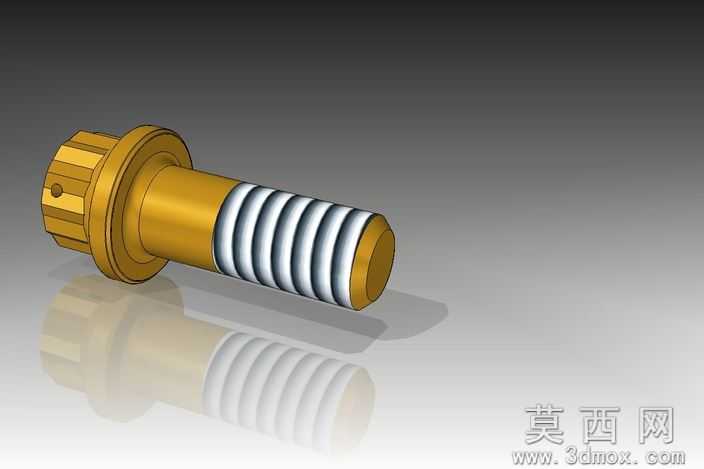

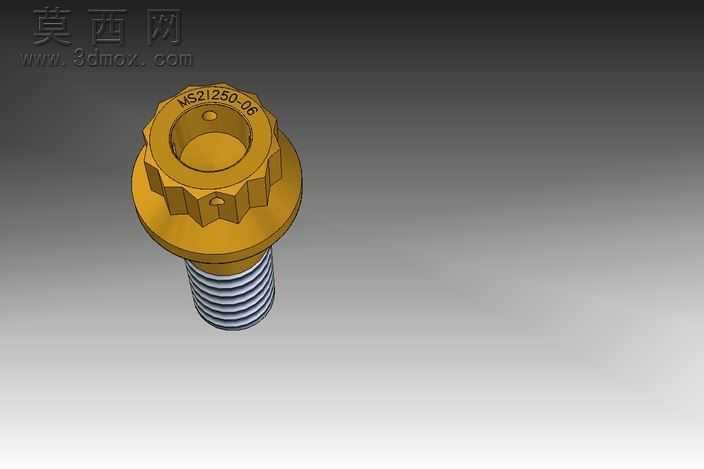

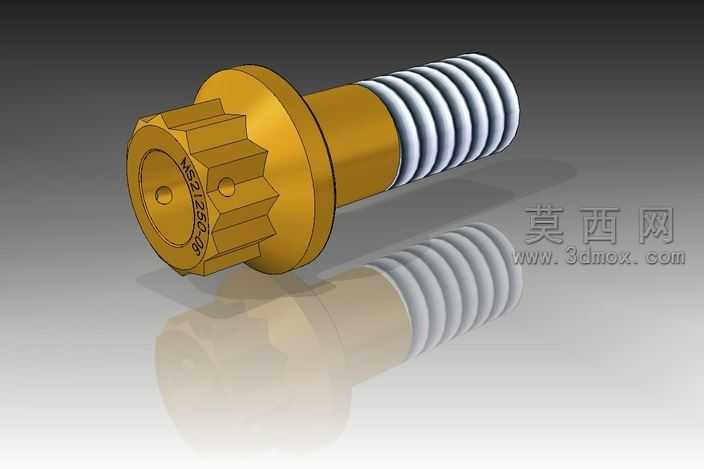

本模型为5/16规格航空专用十二角法兰螺栓，建模过程依托三维参数化设计思路完成，首先对螺栓的应用场景与受力需求进行拆解，明确航空级紧固件的尺寸精度与结构特征要求。建模阶段先绘制螺栓头部的十二角轮廓草图，通过拉伸凸台生成十二角头部基体，随后在头部与杆部衔接位置构建法兰盘结构，对法兰盘边缘做圆角过渡处理，避免应力集中问题；杆部分为光杆段与螺纹段两个部分，光杆段严格匹配安装孔的配合公差要求，螺纹段采用螺旋线扫描切除的方式生成标准牙型，还原螺纹的牙距、牙高与收尾结构，保证螺纹特征的工程实用性。头部端面的标识字符采用包覆特征制作，还原实物的标识细节，同时在头部对应位置加工出保险孔特征，匹配航空装配中保险丝防松的使用需求。材质设置上区分不同部位的表现效果，螺栓头部与法兰、光杆段采用镀镉金色金属材质，调整金属材质的反射率、粗糙度参数，还原航空紧固件表面处理后的金属光泽与细腻质感，螺纹段采用银灰色钢材材质，通过细微的纹理贴图表现螺纹加工后的表面肌理。渲染阶段采用柔和的影棚布光方案，主光源从侧上方打亮螺栓主体轮廓，补光弱化暗部死黑区域，添加地面反射效果模拟实物放置的展示场景，通过环境贴图提升金属材质的反射真实感，让模型整体呈现出工业零件的精密质感。结构设计上充分考虑航空场景的使用需求，十二角头部可承受更大的拧紧力矩，法兰盘结构增大螺栓与被连接件的接触面积，降低接触面压应力，光杆段可承受剪切载荷，螺纹段实现可靠的螺纹连接，整体结构完全符合航空紧固件的设计规范，可用于航空装配场景的模拟、紧固件选型展示、机械结构教学演示等用途，模型的所有特征均做参数化关联，可通过修改关键尺寸快速生成同系列不同规格的螺栓模型，具备较高的复用性。
