带透明防护翻盖的工业防水接口端口

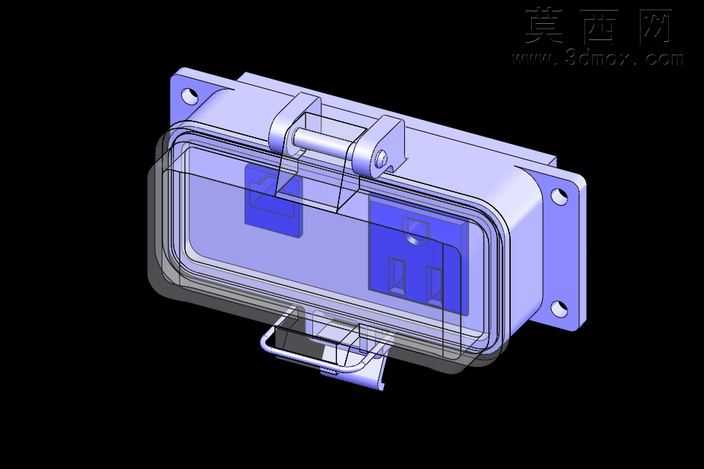

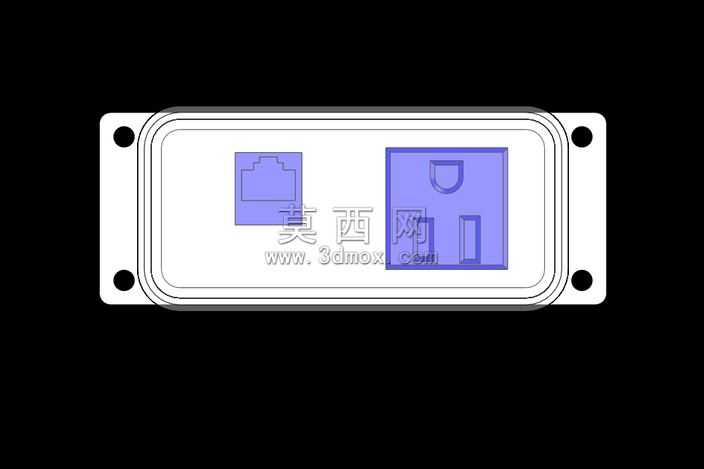

本作品为工业防护型接口端口的三维建模成果，建模过程中首先对产品的实际使用场景进行拆解，明确其户外工业环境下的防水、防尘、防误触核心需求，以此为基础搭建整体结构框架。建模时优先完成主体基座的特征绘制，通过拉伸、切除命令构建带安装耳的基座壳体，安装耳上预留标准安装孔位，孔位尺寸匹配常规工业安装的螺丝规格，保证安装结构的通用性。翻盖部分采用透明防护材质设计，建模时通过抽壳命令构建翻盖的薄壁结构，翻盖与基座的连接部位设计了一体化的铰接转轴结构，转轴处做了圆角过渡处理，避免应力集中，同时保证翻盖开合的转动行程顺畅无干涉。翻盖前端设计了卡扣锁紧结构，与基座前端的卡槽精准配合，闭合后可实现紧密压合，配合基座边缘的密封胶条安装槽结构，能够满足户外使用的防水防尘要求。内部接口模块按照国标插座规格进行建模，接口的铜片接触位、插孔尺寸都严格遵循通用电气接口的标准参数，保证接插配合的精度。材质渲染阶段，基座部分采用阻燃工程塑料材质，调整材质的粗糙度参数模拟磨砂工业塑料的质感，翻盖部分采用高透明PC材质，设置合适的透光率与折射参数，还原透明防护盖的视觉效果，内部导电部件赋予金属铜材质，调整金属光泽与反射参数体现金属部件的质感。整体建模过程中对所有配合面进行了干涉检查，确保转轴转动、卡扣扣合、接口接插的动作都无结构冲突，各部件的壁厚均匀，符合注塑生产的工艺要求，密封槽的深度与宽度参数匹配常规密封圈的尺寸，能够保证防护等级达标。模型的细节处理上，对所有棱边都做了合理的圆角处理，既避免锐边带来的安全隐患，也更符合工业产品的外观设计逻辑，安装耳的位置做了加强筋结构设计，提升安装部位的结构强度，避免安装锁紧时出现壳体开裂的问题。
