船用锚定辊密切配合结构设计

　　在船舶舾装与锚泊系统的配套设计中，锚定辊是承担锚链导向、锚体收放定位的关键接触部件，其结构匹配度直接影响锚泊作业的顺畅性，甚至关系到船舶停靠、锚泊状态下的结构安全。很多内河及近海小型作业船舶的锚台区域空间紧凑，锚体收放过程中容易出现卡滞、剐蹭船体外板的问题，这款密切配合结构的锚定辊，正是针对这类紧凑安装场景做的适配设计。

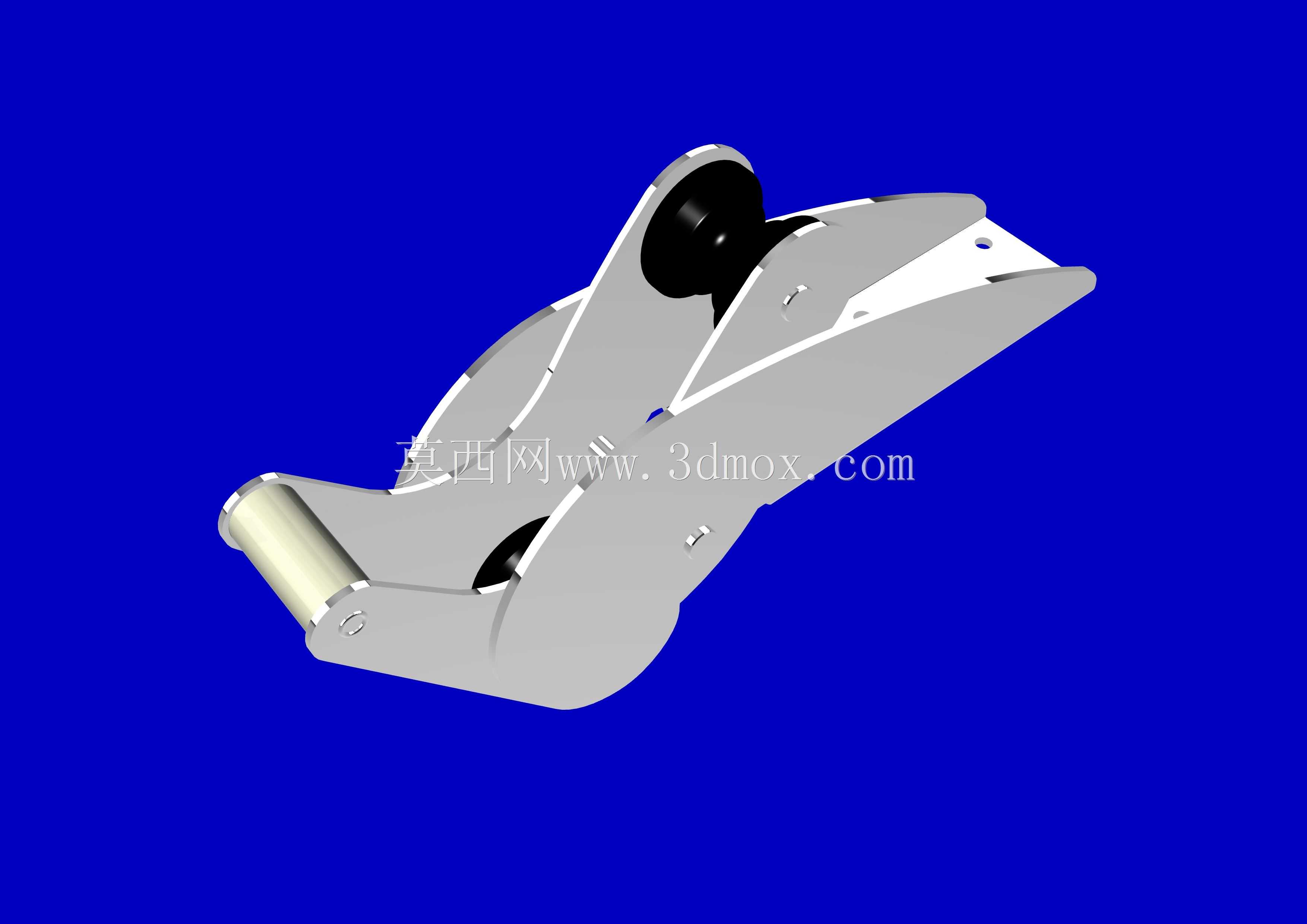

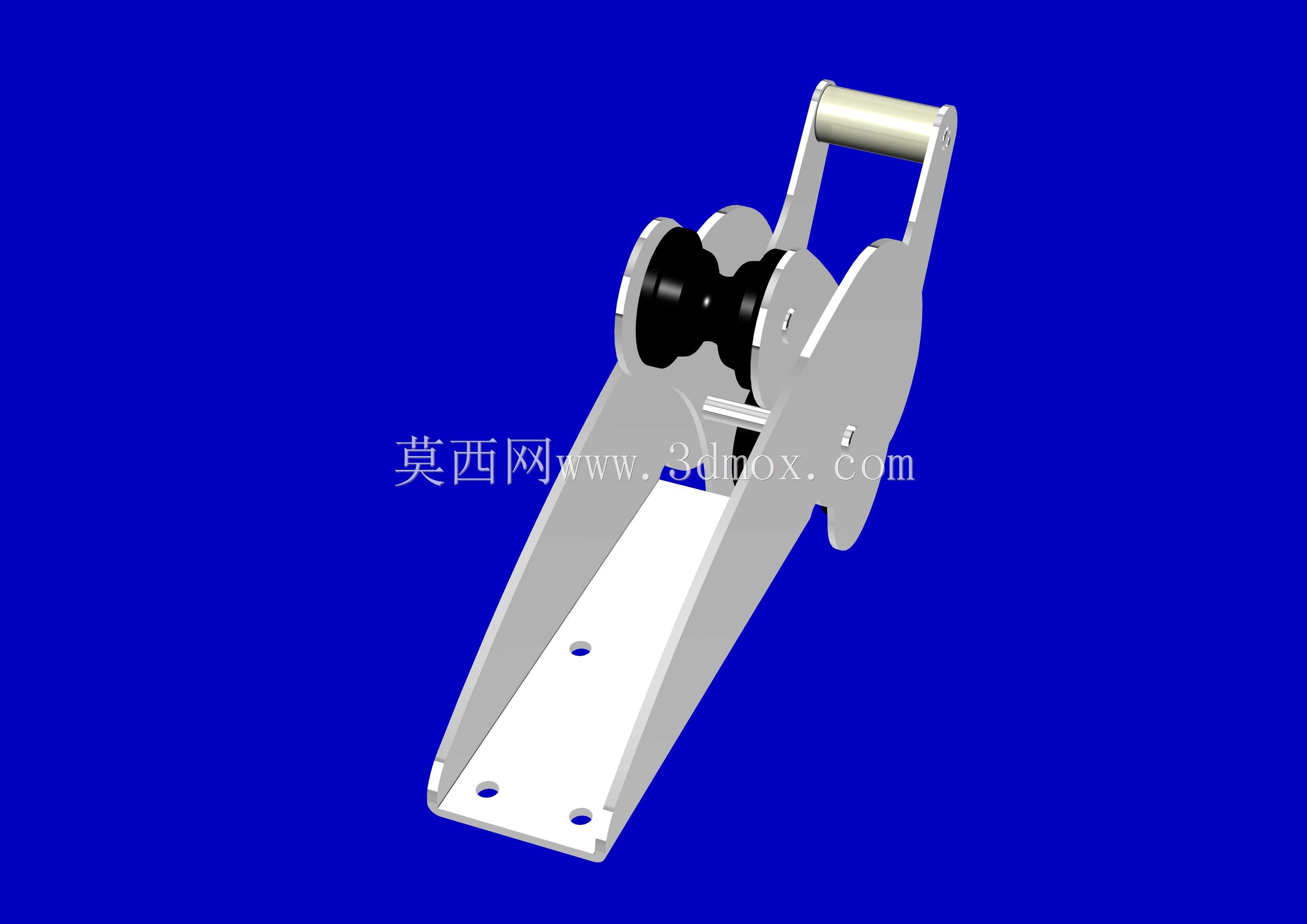

　　从实际作业场景来看，船舶在抛锚、起锚作业时，锚链会随着锚机的转动持续传递拉力，同时锚体在被拉至锚台位置时，需要通过辊体的转动导向滑入预设的锚穴位置，避免锚体直接撞击船壳板。这款锚定辊的结构采用了双侧支撑的铰接式架体设计，辊体本身采用耐磨金属材质加工，表面做了圆滑过渡处理，减少锚链、锚体接触时的磨损量，同时架体上的铰接孔位可以适配不同角度的安装支座，在锚台倾斜角度存在小幅偏差时，依然可以保证辊体与锚体接触面的贴合度。

　　设计思路上，这款结构没有追求过高的尺寸精度，而是优先保证锚体收放过程中的位置规划功能——很多小型船舶在改装、加装锚泊设备时，锚台的焊接尺寸往往存在施工偏差，过高精度的锚定辊反而会出现安装错位、无法适配的问题，这款结构预留了足够的安装调整余量，架体上的连接孔采用长圆孔设计，安装时可以根据实际锚体的滑动轨迹微调固定位置，确保锚体在收放至最终位置时，能够被辊体稳稳承托，不会出现晃动、移位的情况。

　　从安装边界来看，这款锚定辊的架体整体采用折弯焊接结构，整体轮廓尺寸适配小型船舶的锚台安装空间，不需要对原有船体外板做大规模切割改造，只需要在锚台预设位置焊接对应的安装支座，通过螺栓即可完成辊架的固定。辊体的转动副采用了免维护的滑动轴承结构，不需要频繁加注润滑脂，适配船舶高盐雾、高湿度的作业环境，减少后期运维的工作量。

　　在功能特性上，这款锚定辊除了承担锚体收放的导向作用外，还可以在锚泊状态下限制锚体的横向窜动，避免船舶在风浪中摇摆时，锚体与船壳发生碰撞产生异响或者结构损伤。架体的弯折角度经过反复适配，能够匹配对应型号锚体的曲面轮廓，当锚体被收至锚位时，辊体刚好与锚体的接触曲面贴合，配合锚链的拉力将锚体牢牢固定在锚台位置，不会因为船舶颠簸出现松脱。

　　很多设计人员在做锚泊系统配套时，往往会忽略锚定辊这类小部件的结构匹配性，照搬标准件选型，最终在实际安装时出现锚体卡滞、收放不顺的问题，甚至需要现场切割修改锚台结构，增加施工成本。这款结构的设计逻辑就是从现场安装的实际痛点出发，不追求极致的尺寸精度，而是优先保证功能实现与安装适配性，对于小型作业船、内河船舶的锚泊系统改装、新建配套都有很好的参考价值，结构设计人员可以根据实际锚型的尺寸，等比例缩放架体与辊体的参数，快速适配不同吨位船舶的锚台安装需求，不需要从零开始做结构测绘，能够大幅缩短锚泊系统的设计周期。同时这种双侧支撑的架体结构，相比单侧悬臂的锚定辊，结构强度更高，能够承受锚体收放过程中的冲击载荷，即使在风浪较大的作业水域，也不会出现架体变形、辊体脱落的问题，长期使用的可靠性更有保障。
