紧凑型弓辊输送导向支撑结构

　　在连续化生产的输送线体、物料导向工位中，这类紧凑型弓辊结构常被布置在带料输送的转向段、张紧调节段或是窄幅物料的侧边导向位置，区别于传统通长式直辊结构，其自带的倾斜安装支架可以直接适配线体侧边的安装基面，不需要额外加工复杂的转接支座，能大幅缩减工位改造时的安装工作量。从实际使用场景来看，这类弓辊多应用在包装材料输送、薄金属带料导送、纺织面料牵伸等工位，当带料经过辊面时，弧形的辊身轮廓可以自动修正带料的走偏趋势，避免带料在高速输送过程中出现褶皱、跑偏或是边缘刮蹭的问题，相比普通平辊搭配纠偏机构的方案，这种一体式弓辊结构不需要额外配置传感与驱动部件，纯机械结构的纠偏导向特性可靠性更高，日常维护仅需要定期清理辊面附着的杂物、检查转动副的润滑状态即可。

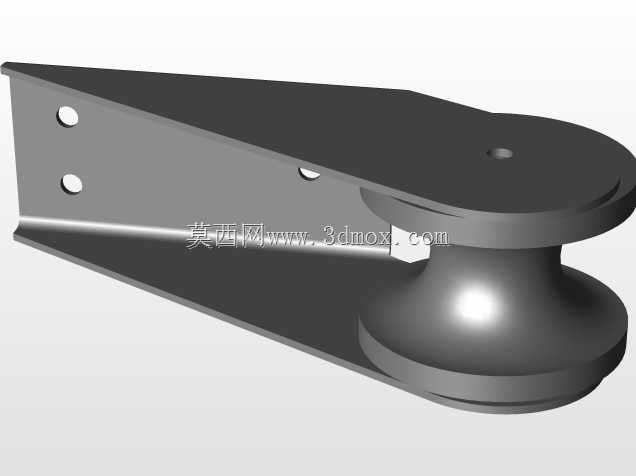

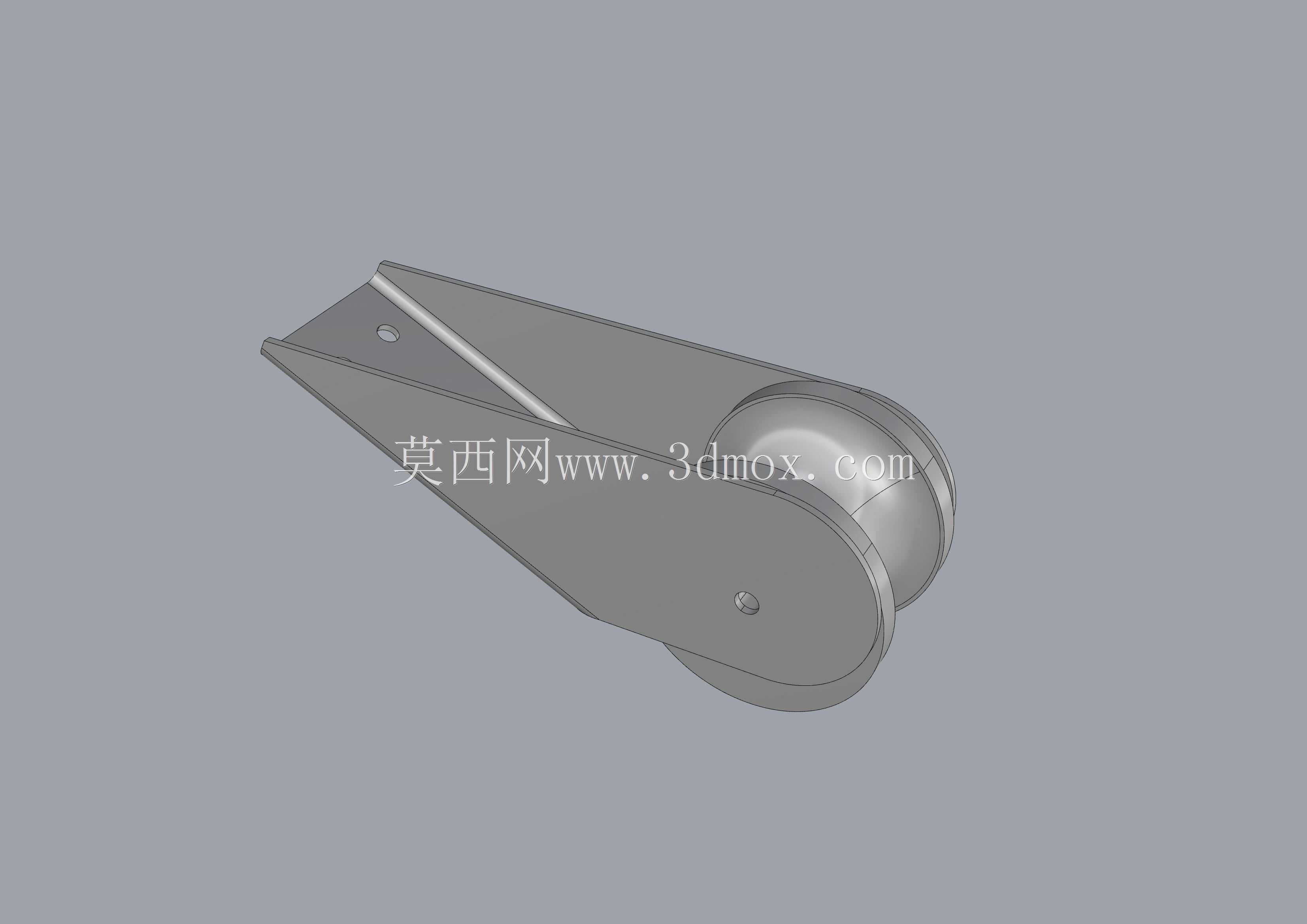

　　从结构设计思路来看，该组件采用了夹臂式的支架结构，两片对称的冲压钢板夹臂通过端部的销轴与辊体两端的转动副连接，夹臂尾端预留了安装固定孔位，可以直接通过螺栓锁紧在设备的安装立板或是型材框架上，夹臂的倾斜角度经过预先校核，安装后辊身的弧形高点刚好对准带料的走料基准面，不需要现场反复调整角度。辊体本身采用了中空的薄壁结构设计，在保证辊面刚度、避免受压变形的前提下尽可能降低自身重量，减少转动时的惯量，即使是高速走料的工况下，辊体也能跟随带料快速转动，不会因为惯量过大出现带料表面打滑擦伤的问题。辊体两端的转动副采用了免维护的滑动轴承配合，密封结构可以阻挡生产环境中的粉尘、纤维碎屑进入转动配合面，延长组件的使用寿命，在多粉尘、多纤维絮状物的生产车间内也能长期稳定运行。

　　关于安装边界与尺寸适配，这类紧凑型弓辊的夹臂长度控制在较短的范围内，整体外伸尺寸远小于常规导向辊组件，适合布置在设备内部空间局促、没有足够安装位置的紧凑工位，夹臂的厚度经过优化，不会与周边的输送托板、导向护板产生运动干涉。安装时只需要保证两个固定孔位的中心距与设备基面上的预留孔位对齐，锁紧固定螺栓后即可完成安装，不需要额外调整辊身的水平度，因为夹臂与辊体的相对位置在生产装配时已经通过工装定位保证了精度，现场安装的容错率更高。辊面的弧形轮廓曲率根据常用带料的幅宽做了匹配设计，当带料幅宽在辊身有效工作面范围内时，走偏的带料会在弧形辊面的导向作用下自动回到居中位置，不需要操作人员频繁停机调整走料位置，能有效提升连续生产的作业效率。在实际选型适配时，只需要根据线体的走料速度、带料的材质厚度匹配对应辊面宽度的型号即可，夹臂的安装孔位采用了通用化的孔距设计，可以直接替换老旧设备上的同类型导向辊部件，不需要对原有设备的安装基面做二次加工改造。
