汽车涡轮增压HKS排出阀结构设计

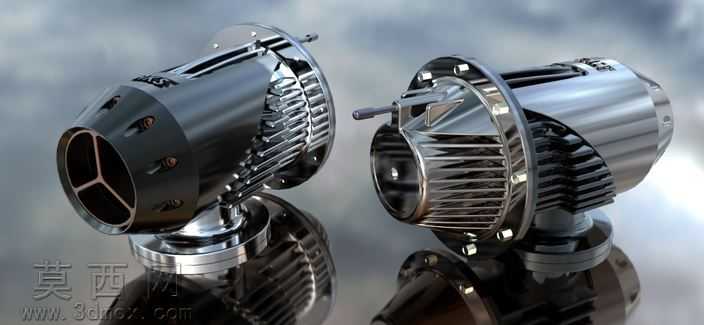

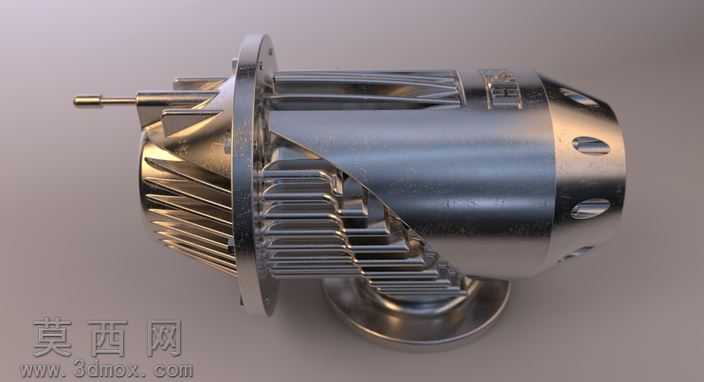

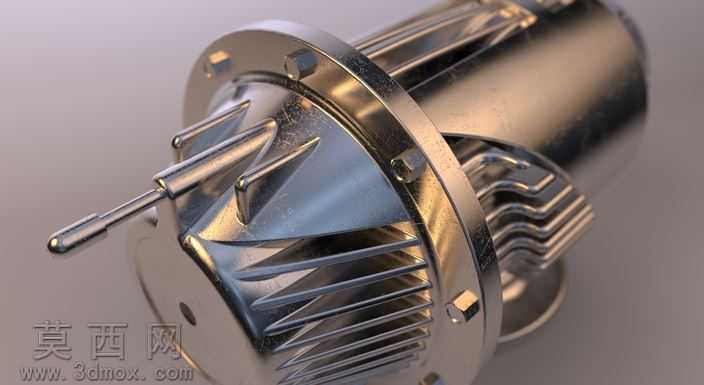

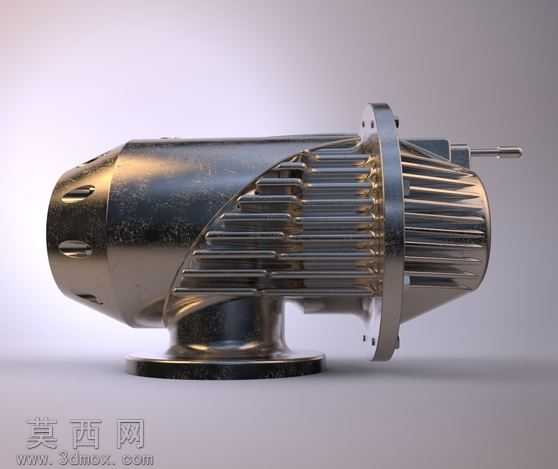

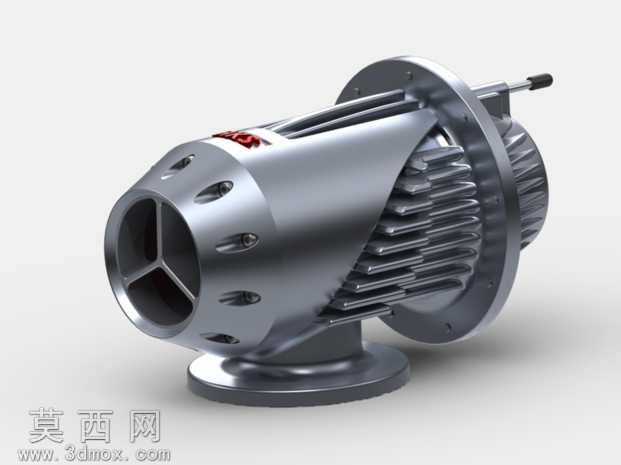

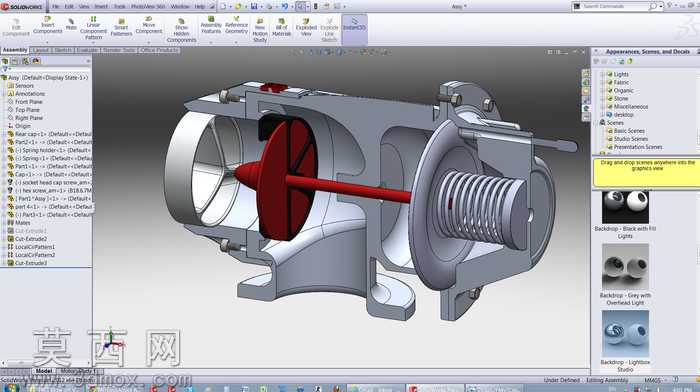

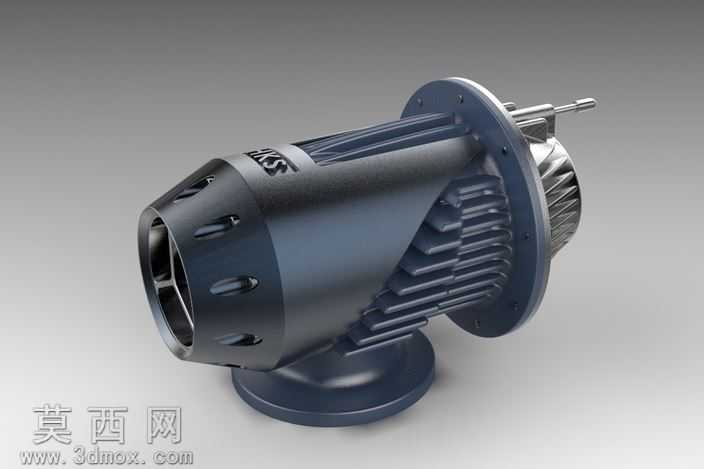

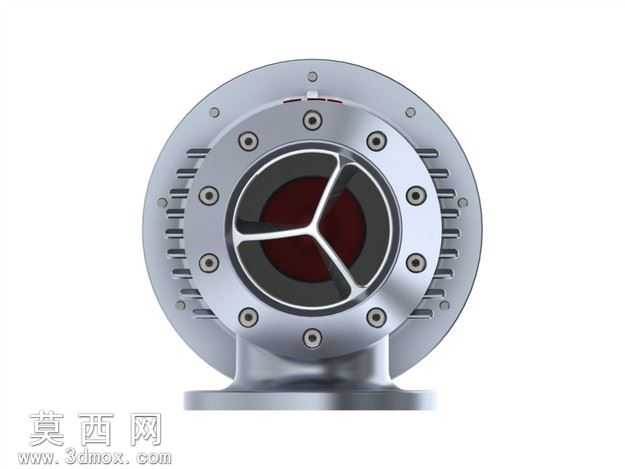

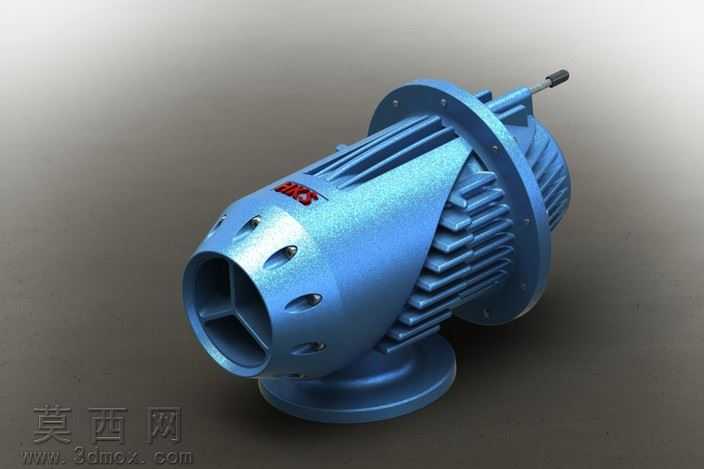

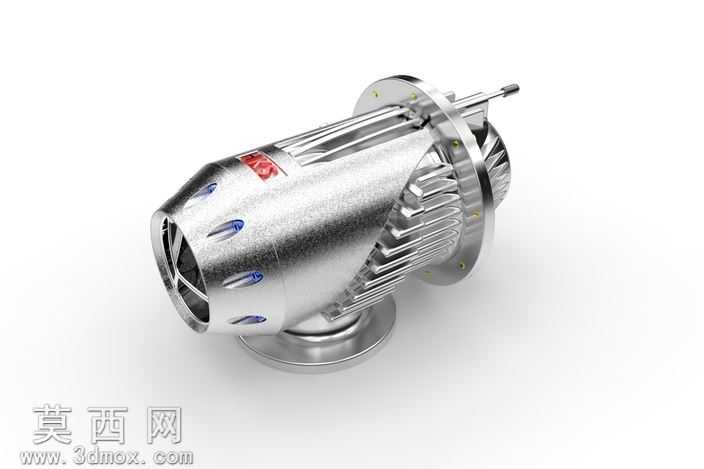

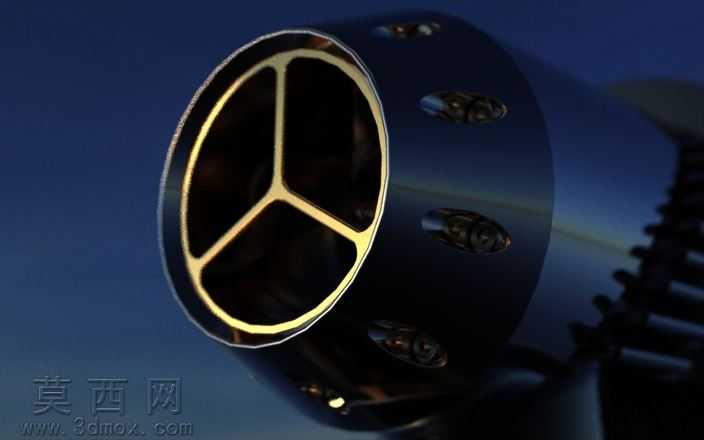

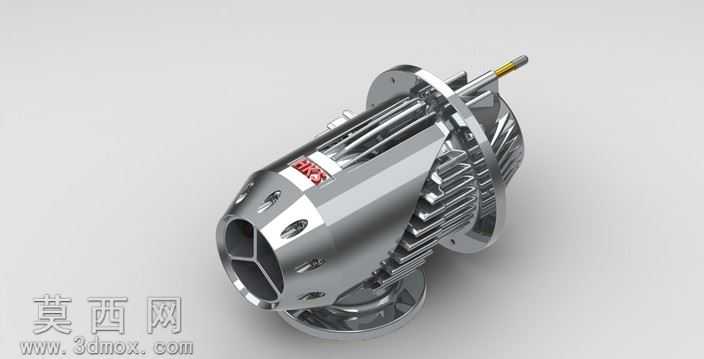

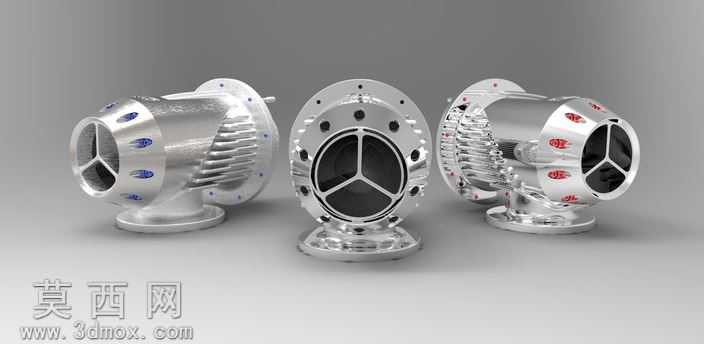

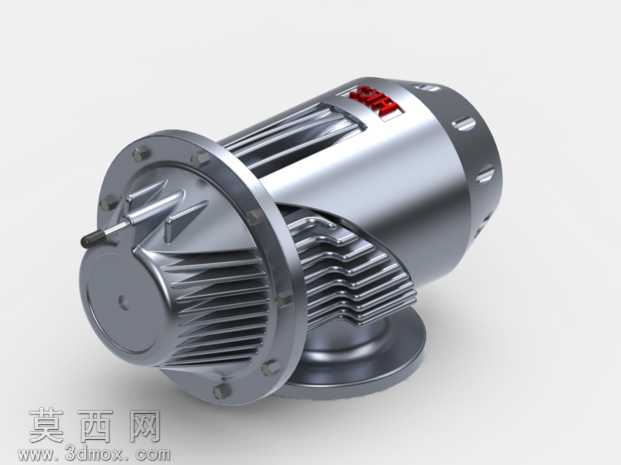

本作品为汽车涡轮增压系统配套的HKS排出阀三维设计，建模过程参考了公开的实物外观与功能逻辑，完整还原了该类泄压阀的全部工作组件。建模阶段优先梳理了排出阀的核心功能逻辑：作为涡轮增压系统的压力保护部件，该阀需要在进气压力超过设定阈值时快速开启，泄放多余增压压力，避免叶轮、节气门等部件因压力过载出现损坏，因此建模时首先搭建了阀体的核心流道结构，确定了进气端、泄压端的法兰安装尺寸，保证接口可以匹配常规涡轮增压管路的装配需求。外观建模阶段，针对阀体外壳的散热鳍片结构做了精细化处理，逐片绘制鳍片的拉伸轮廓后通过阵列命令完成整圈散热结构的搭建，既还原了实物的金属质感外观，也在结构逻辑上匹配了阀体工作时的散热需求；阀体外壁的凹槽标识、安装底座的定位孔位、侧方的控制杆接口都按照实物比例做了等比例还原，保证整体外观的还原度。材质与渲染阶段，为阀体主体赋予了做旧金属材质，模拟长期在发动机舱高温、油污环境下使用的金属质感，调整材质的粗糙度、金属度参数，让金属表面呈现出细微的使用痕迹与光影层次；散热鳍片部分调整了反光参数，突出鳍片的棱线结构，让整体渲染效果更具工业质感。结构设计上，模型完整包含了阀体外壳、内部阀芯、复位弹簧、密封组件、安装法兰、控制拉杆等全部工作组件，各部件之间保留了合理的装配间隙，可直接用于装配演示、工作原理动画制作，也可作为3D打印的原型参考，适配汽车改装爱好者的模型收藏、结构学习需求。整个建模过程兼顾了外观还原度与结构合理性，没有省略核心功能部件，既可以作为汽车配件设计的参考案例，也可用于涡轮增压系统原理的教学演示素材。
