汽车四合一排气歧管结构设计模型

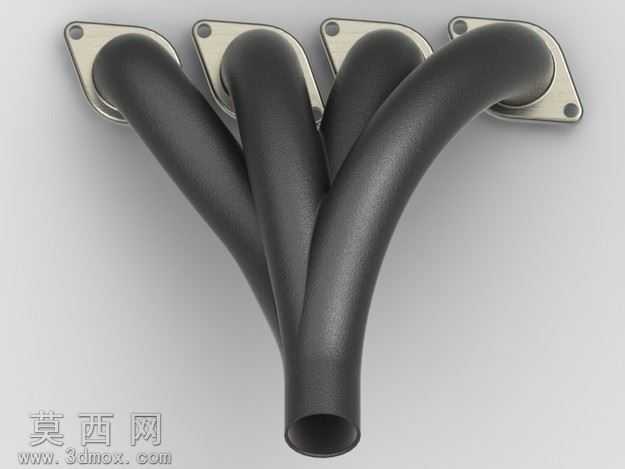

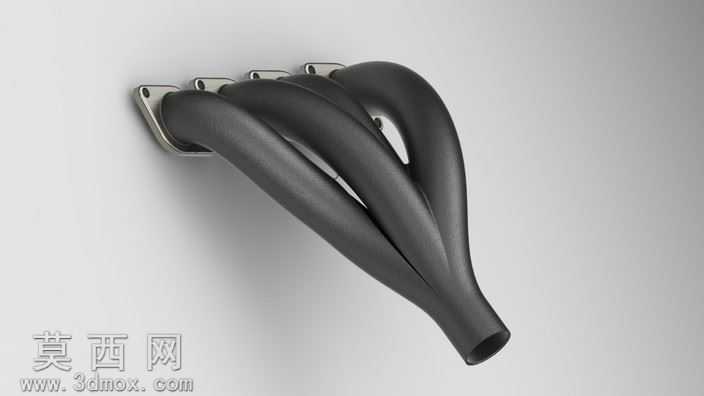

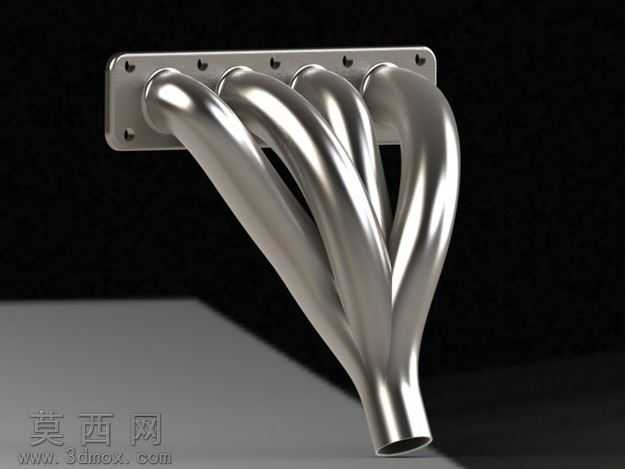

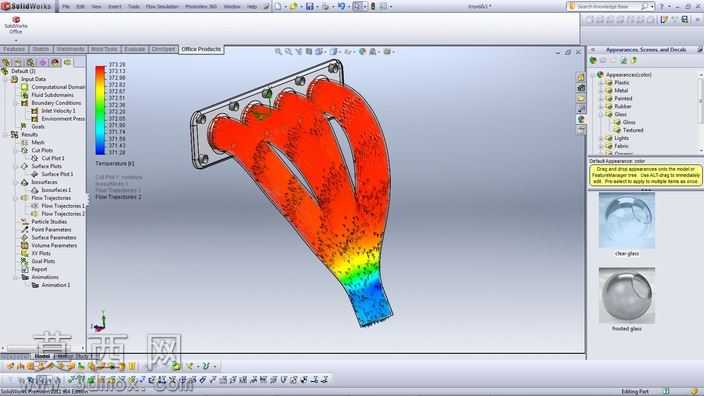

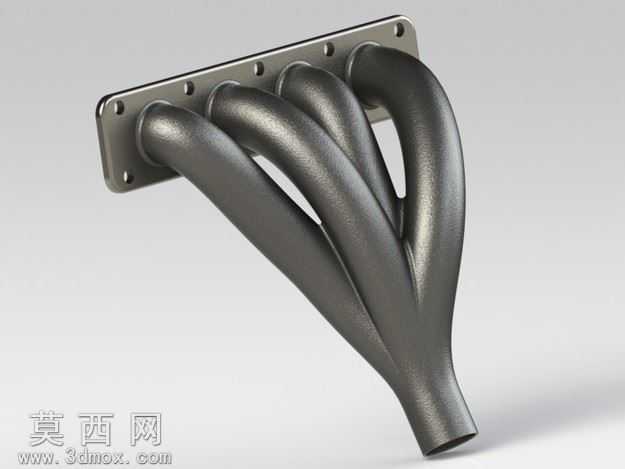

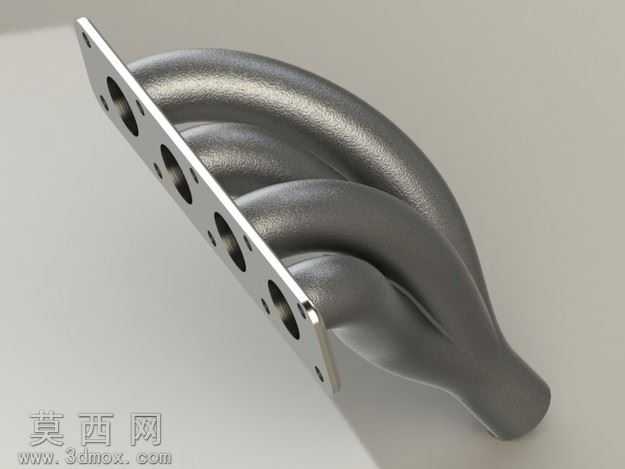

本模型为汽车发动机配套的四合一排气歧管三维设计成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先匹配发动机缸盖排气口的安装定位基准，确定四个进气法兰的孔位坐标、密封面平面度公差要求，再逐步推演管路的走向路径，最终完成四支管路汇合成单一排气出口的整体结构搭建。建模阶段对每一段管路的弯曲半径、管壁厚度做了参数化约束，既保证四个排气支管的长度差值控制在合理区间，满足发动机各缸排气背压均衡的设计要求，也规避了管路之间的干涉问题，同时预留了与周边发动机舱部件的安全装配间隙。模型的法兰部分采用实体建模方式，精准还原了安装螺栓孔的位置、法兰密封面的凸台结构，可直接用于后续的密封性能仿真分析；管路部分采用曲面加厚与实体融合的建模方式，流畅还原了弯管处的顺滑过渡曲面，没有出现曲面褶皱、壁厚不均的建模缺陷。材质渲染阶段，歧管主体部分赋予了高温铸铁材质的哑光磨砂质感，表面还原了铸造成型后的细微颗粒纹理，法兰连接部分赋予了金属机加工后的银灰色金属质感，区分了不同部件的加工工艺差异，渲染效果贴近真实零部件的视觉表现。结构设计上充分考虑了排气歧管的实际工作场景，管路交汇处做了圆弧过渡处理，减少排气气流的对冲阻力，降低排气噪音，同时管壁厚度按照高温工作环境下的强度要求做了统一设定，兼顾结构强度与轻量化需求。整个模型的建模逻辑清晰，参数关联完整，可根据不同排量发动机的排气需求调整管路直径、弯曲角度、法兰安装尺寸，快速衍生出适配不同机型的排气歧管方案，也可用于进排气系统的教学演示、流体仿真分析的基础模型使用，为排气系统的性能优化、结构改进提供可靠的三维数模支撑。
