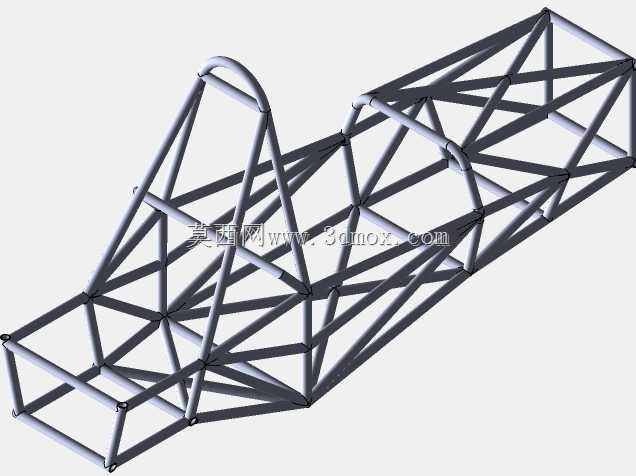

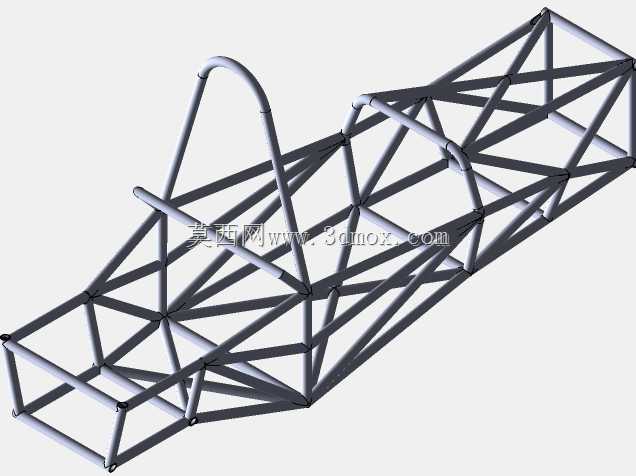

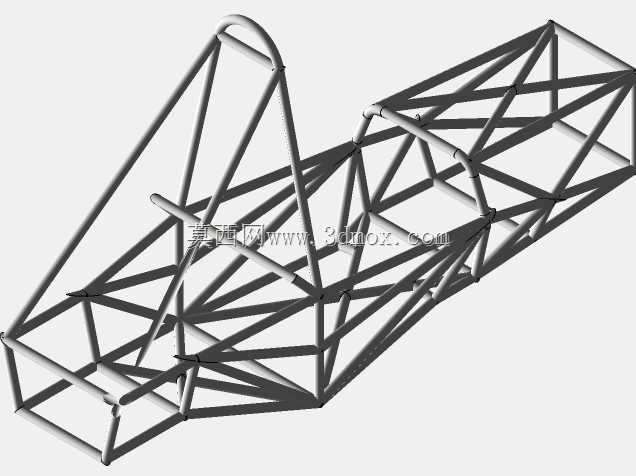

方程式赛车钢管桁架式车架结构设计

　　这套钢管桁架结构是方程式赛车的核心承载基体，也就是赛事工程领域常说的空间管架式车架，是入门级方程式赛事、大学生方程式赛车以及场地改装赛车最常用的承载结构形式，区别于一体式碳纤维单体壳车架，钢管桁架结构具备加工门槛低、维修成本可控、结构刚度调整灵活的特点，广泛应用于非顶级职业赛事的赛车开发、高校赛车队教学研发、赛车改装方案验证等场景。

　　从实际使用场景来看，这套车架需要承担整车上所有系统的安装定位功能，包括前部的前悬安装点、转向机构固定位、制动总泵安装支架，中部的驾驶员座舱承载结构、安全带固定锚点、座椅安装位、油箱固定区域，后部的动力总成悬置点、后悬安装支座、传动系统固定位，以及顶部的防滚环结构，所有安装点的位置精度直接决定了整车四轮定位参数、悬架运动特性、传动系统同轴度，是赛车底盘调校的基础载体。在赛事运行过程中，车架需要承受加速、制动、过弯时的多向交变载荷，还要在发生碰撞时通过管架的塑性变形吸收冲击能量，为座舱内的驾驶员保留足够的生存空间，防滚环部分的结构强度需要满足对应赛事的翻滚防护要求，避免车辆翻滚时座舱变形挤压驾驶员。

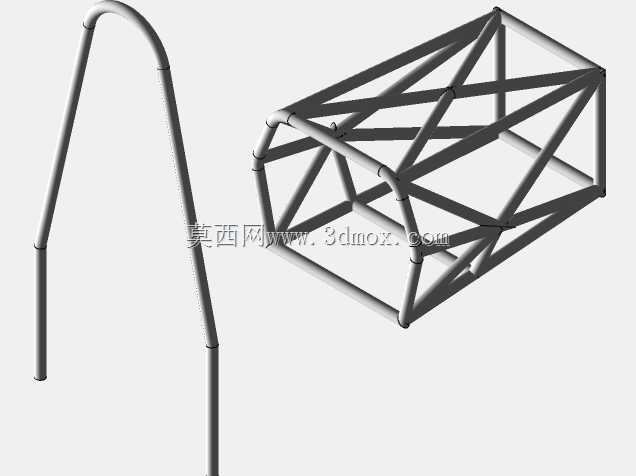

　　从设计思路层面，这套桁架结构采用空间三角形网格作为基础受力单元，利用钢管型材的轴向拉压性能替代厚板材的弯曲受力，在尽可能降低整备质量的前提下实现足够的扭转刚度与弯曲刚度。设计过程中首先需要确定整车的硬点边界：包括轴距、轮距、驾驶员坐姿H点、动力总成的外形轮廓与安装位置、悬架上下摆臂的安装点坐标、转向系统的行程边界，所有硬点确定后，再通过钢管的连接将各个硬点串联成连续的受力路径，避免出现受力悬臂或者应力集中的锐角连接结构。主环也就是座舱后方的主防滚结构采用整根弯管成型，避免拼接焊缝带来的强度风险，前部的防侵入结构、侧边防撞结构的钢管规格与壁厚需要匹配碰撞吸能的要求，座舱周边的结构需要预留足够的驾驶员进出空间，同时要满足赛事规则对于安全带锚点位置、防火墙安装位置的强制要求。

　　在结构细节处理上，不同受力区域的钢管规格存在明确区分：主承力路径上的纵梁、防滚环采用大直径厚壁钢管，次要受力的支撑结构、附件安装支架采用小直径薄壁钢管，所有钢管的连接节点尽可能采用共节点设计，减少节点处的偏心弯矩，焊缝位置避开应力集中的高载荷区域。车架的安装边界需要匹配整车的总布置要求：前部结构需要预留前悬摇臂、转向拉杆的运动间隙，避免悬架跳动时与车架发生运动干涉；中部座舱区域的宽度需要满足驾驶员佩戴头盔后的侧向空间要求，踏板安装区域的高度需要匹配踏板行程与驾驶员腿部操作空间；后部结构需要预留动力总成的拆装空间，同时保证传动轴的安装角度在万向节的允许工作角度范围内。车架底部的结构需要匹配底板的安装，形成平整的车底气流通道，兼顾空气动力学设计的需求。

　　对于结构设计从业者而言，这类管架结构的建模核心在于精准控制每根钢管的空间角度与端点坐标，保证所有连接节点的贴合度，避免后续焊接加工时出现错边、间隙过大的问题，同时需要在建模阶段就完成运动干涉检查，确认所有运动部件在全行程内都不会与车架结构发生碰擦，还要为后续的附件安装预留对应的安装平面与固定孔位，减少后续改装时的二次切割焊接工作量。
