箱形伸缩式动臂起重吊臂结构设计

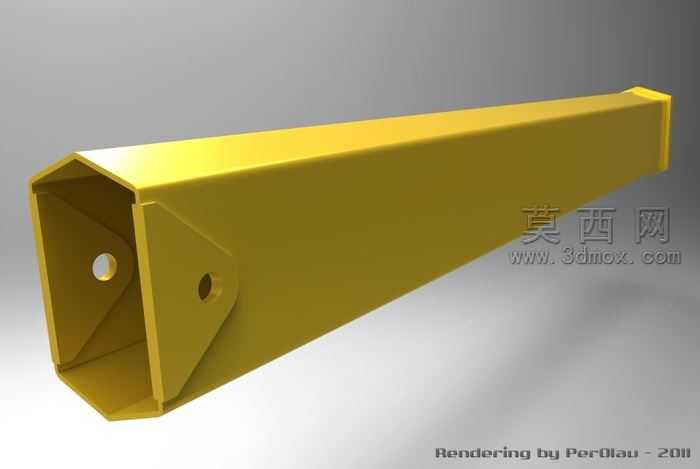

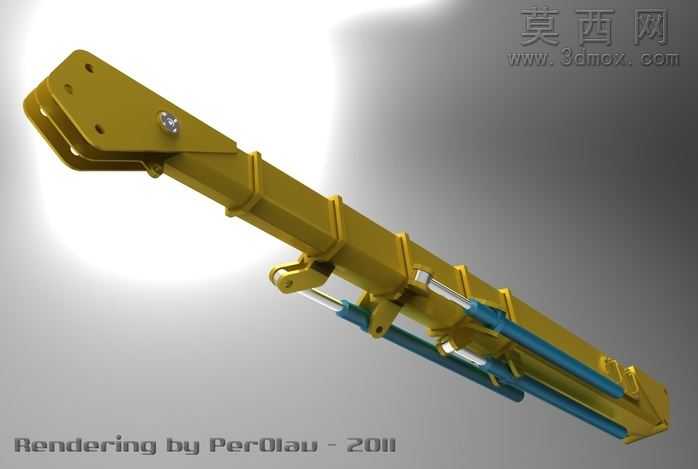

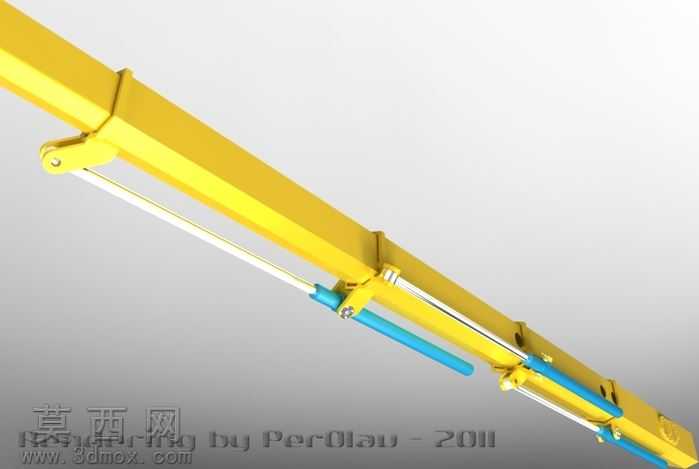

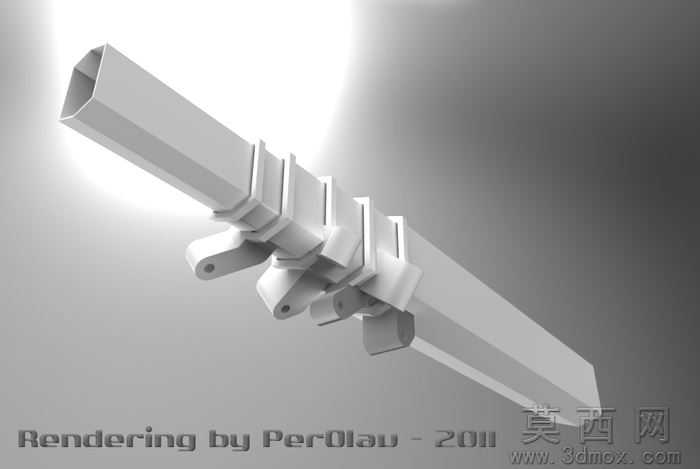

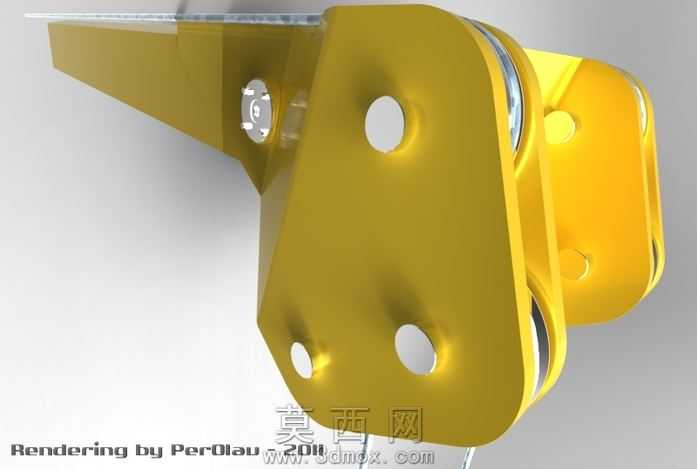

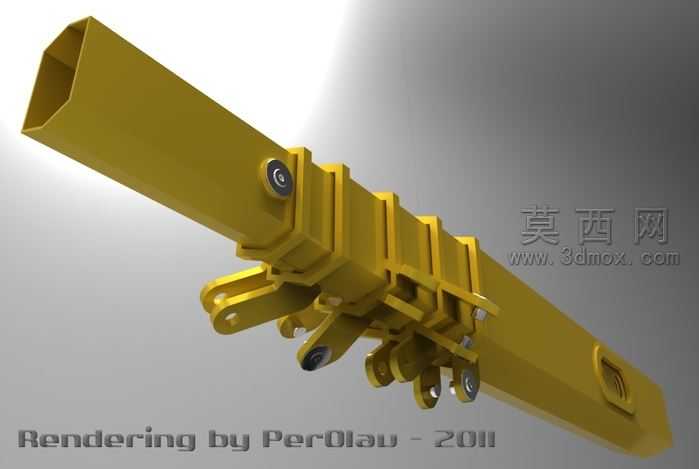

本作品为箱形伸缩式动臂起重机的臂架系统三维建模设计，整体采用自顶向下的参数化建模思路完成，在三维建模环境中先完成整体工况的布局草绘，确定臂架全伸、全缩两种极限状态的尺寸边界，再逐节拆分臂节结构。建模过程中优先采用实体建模与钣金特征结合的方式，每节箱形臂的上下盖板、左右腹板均通过薄壁拉伸、折弯特征构建，严格还原箱形截面的封闭受力结构，臂节之间的搭接滑块预留了合理的装配间隙，模拟实际作业中的伸缩导向配合。臂架头部的吊耳连接座、尾部的铰点安装座均单独建模后通过装配约束定位，保证铰点同轴度符合设计要求。液压驱动部分的建模还原了伸缩油缸与变幅油缸的结构，油缸缸筒、活塞杆、铰接耳环均按照实际液压元件的比例构建，油缸与臂节的连接铰点位置经过反复校核，确保伸缩动作的运动轨迹无干涉。材质渲染环节，主体箱形臂采用工程黄金属漆材质，调整材质的粗糙度与金属度参数，还原工程机械漆面的哑光金属质感，液压油缸部分采用亮蓝色金属漆搭配银灰色活塞杆金属材质，铰接销轴、紧固件采用不锈钢材质，通过环境光遮蔽、全局光照渲染参数调整，让整体模型的光影层次分明，清晰展现臂架的阶梯式伸缩结构特征。结构设计上针对2x3.75mT串联SWL的载荷要求，对单节臂的截面尺寸、板厚做了匹配设计，同步提升工况下的受力传递路径沿箱形臂腹板纵向分布，尾部铰点位置做了局部加厚处理，避免应力集中，500毫米C6C线天轮的安装位在臂头预留了对应安装接口，适配单箱臂施工的作业需求。建模过程中对所有运动部件做了运动仿真校验，验证多节臂依次伸缩的动作逻辑，确保每节臂的限位结构位置准确，不会出现伸缩脱轨的问题，整体模型结构完整，各部件装配关系清晰，可直接用于起重机动臂的结构展示、原理教学与初步方案评审使用。
