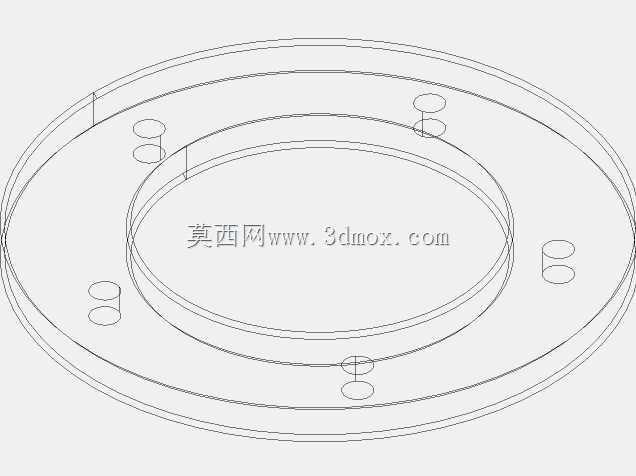

带安装孔环形法兰密封连接结构

　　在工业管路系统、压力容器端盖连接、旋转机构端面定位的场景里，这类带均布安装孔的环形法兰件是应用频次极高的基础连接件，很多刚入行的结构设计人员容易忽略这类零件的细节设计，往往只画个环形打几个孔就草草出图，实际到现场装配时才发现各种干涉、密封失效的问题。从实际工程落地的角度看，这类环形法兰的核心作用是实现两个同轴部件的端面刚性连接，同时为密封件提供均匀的压紧支撑面，不管是用在静态的管路对接，还是低速旋转机构的端面限位，它的平面度、孔位同轴度直接决定了连接后的密封性能和运行稳定性。设计这类零件的时候，首先要明确对接端的安装边界，内孔尺寸必须和对接的管路、轴径保留合理的配合间隙，不能出现内孔刮擦转动轴、或者遮挡管路通径的情况，

　　通常内孔的公差带会选H7或者H8，根据配合的松紧需求调整，如果是走流体的管路用法兰，内孔还要和对接管路的通径保持一致，避免出现台阶造成流体阻力增大、介质残留的问题。法兰本体的厚度设计不能只凭经验拍脑袋，要根据连接的螺栓预紧力、工作时的端面承压载荷计算，厚度不足的话拧紧螺栓后法兰会出现翘曲变形，导致密封面压合不匀出现泄漏，厚度过大又会造成材料浪费、整体安装尺寸超差。法兰端面上的安装孔是沿圆周均布的，孔的数量和孔径要匹配所选的螺栓规格，孔位的分度圆直径必须和对接件的孔位分度圆严格同轴，每个安装孔的位置度公差要控制在合理范围，不然现场装配时会出现螺栓穿不进去的情况，很多新手设计时只标孔的数量和直径，漏标位置度或者分度圆公差，

　　到加工环节就容易出现批量废品。这类法兰的两个端面都需要加工到足够的平面度，尤其是和密封垫接触的那一面，表面粗糙度不能太高，不然就算螺栓拧得再紧，微观上的凹凸不平也会让密封介质从缝隙里渗漏，如果是用在有压力的工况下，密封面还会根据压力等级加工对应的水线或者密封槽，用来放置O型圈或者密封垫片，提升密封可靠性。从安装场景来看，这类法兰可以用在气动管路的对接、液压站的阀块端盖连接、减速机的输出端密封压盖、输送管道的中间对接位置，不同场景下的材质选择也有区别，普通无腐蚀的工况用普通碳钢做表面发黑处理就可以，有腐蚀介质的场景要选不锈钢或者做防腐涂层，有轻量化需求的设备上也会用铝合金材质加工，但要注意铝合金的强度更低，

　　厚度要适当增加来抵消材料强度的不足。设计建模的时候要注意，安装孔的倒角不能省略，螺栓穿入端的倒角可以引导螺栓顺利穿入，也能去除孔边的毛刺，避免装配时割伤密封件或者操作人员；法兰的外圆边缘也要做小倒角，去除加工后的锐边，防止搬运装配时划伤。很多人设计这类零件时会忽略螺栓拧紧后的空间余量，法兰外圆到安装孔中心的距离要足够，要给螺栓头、螺母还有拧紧工具留下操作空间，不然装配时扳手伸不进去，没法达到要求的预紧力矩。另外如果是用在旋转部件上的法兰，还要做动平衡校核，尤其是壁厚不均匀、孔位分布有偏差的情况下，高速旋转时会产生振动，影响整套设备的运行精度，这时候就要在设计阶段就保证结构的圆周对称性，必要时在法兰上预留动平衡去重的位置。这类环形法兰虽然结构看起来简单，但是作为连接部位的核心受力件，每一个尺寸参数都和实际装配效果、运行可靠性直接相关，建模时不能只做外观的环形拉伸，要把配合公差、加工工艺要求、装配余量都考虑进去，才能保证加工出来的零件能直接适配现场安装需求，不会出现装不上、密封差、易变形的问题。
