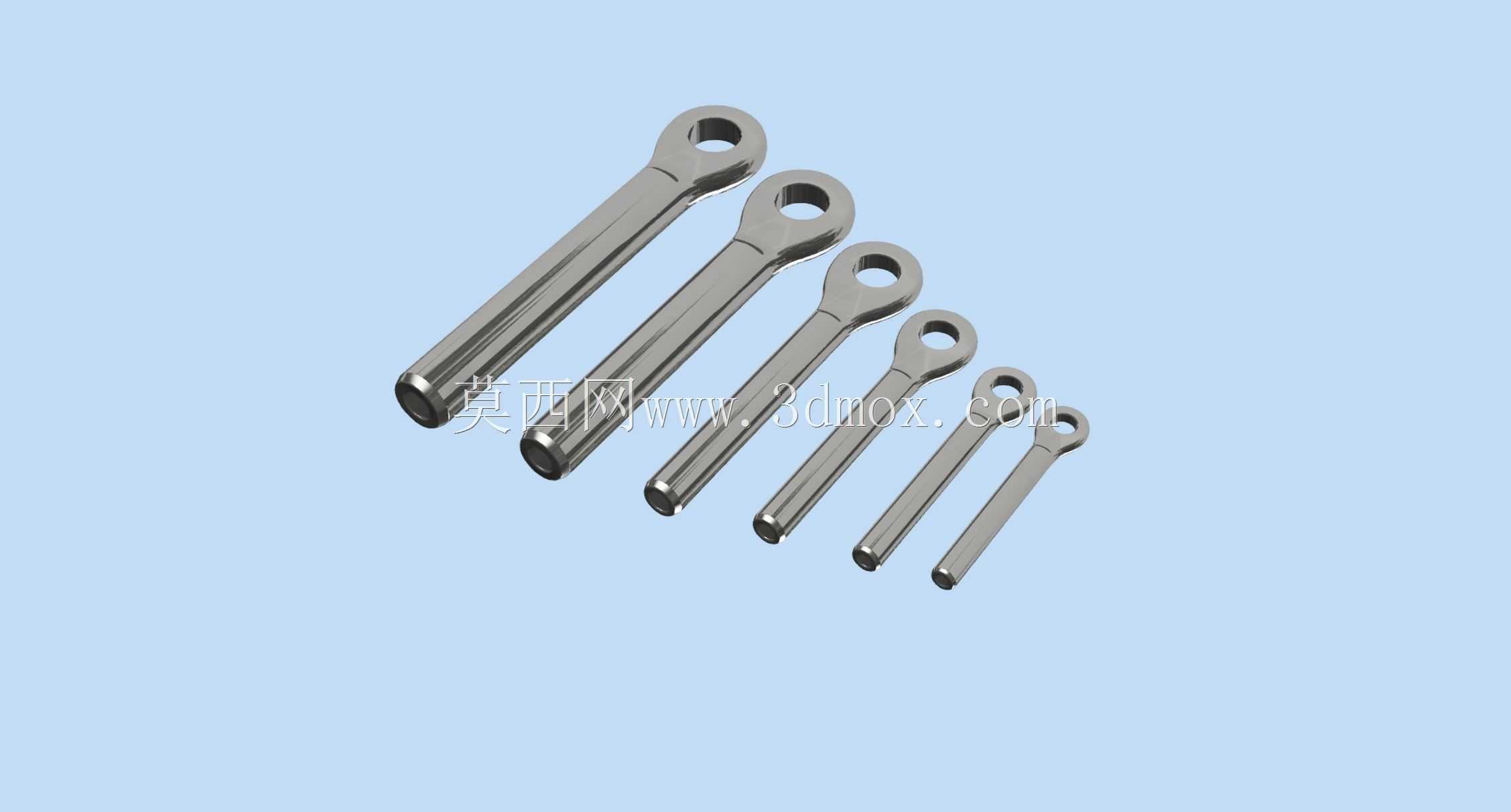

多规格钢丝绳压接吊耳连接件结构

　　这类带单孔长杆的索具连接件，日常在起重吊装、户外缆索固定、船舶系泊、舞台桁架拉接场景里都能见到，核心作用是给钢丝绳压接端提供刚性铰接点位，让柔性索具可以和设备基座、支架耳板形成可靠的转动连接，避免索具端部因为反复弯折出现应力集中断丝的问题。从结构设计逻辑来看，端部的单孔是铰接安装位，孔径需要匹配对应规格的铰接销轴，孔边做了倒圆处理，一方面是消除加工后的锐边防止安装时割伤操作人员，另一方面也能减少销轴和孔壁接触位置的应力集中，避免长期受拉时孔边出现裂纹。长杆部分是和钢丝绳压接配合的区段，杆身的直径是和对应钢丝绳的公称直径匹配的，压接的时候铝套或者钢套会把钢丝绳和杆身牢牢压合在一起，杆身表面做了滚花或者微粗糙处理，

　　就是为了增大压接后的摩擦力，防止受拉的时候杆体从压接套里滑脱出来。不同长度规格的产品，对应的钢丝绳破断拉力不一样，长杆的长度越长，对应的压接接触面积就越大，能适配的钢丝绳直径也就越粗，承载能力也相应提升，选型的时候不能只看端部孔的大小，还要核对杆部长度和压接套的匹配尺寸，避免出现压接长度不足导致的拉脱隐患。安装边界上，端部铰接孔的中心到杆身末端的距离是核心安装尺寸，这个尺寸决定了压接完成后整个连接件的有效工作长度，设计配套耳板的时候，要保证耳板的间距和吊耳头部的厚度匹配，留足铰接转动的间隙，不能让吊耳头部在耳板之间卡滞，否则索具受拉的时候会出现附加弯矩，反而降低整体承载能力。杆身的同轴度要求比较高，

　　因为压接的时候如果杆身和钢丝绳不同轴，受拉的时候会出现偏载，长期交变载荷下很容易在杆身和头部的过渡位置出现疲劳断裂，所以建模的时候头部和杆身的过渡圆角要做足，不能出现直角突变的结构，圆角半径一般不小于杆身直径的十分之一，用来分散应力集中。实际使用中，这类连接件经常会暴露在户外或者有腐蚀的环境里，所以表面一般做镀锌或者达克罗处理，建模的时候不需要把涂层厚度单独做出来，只要保证基体的尺寸符合加工公差要求就行，铰接孔的公差一般取H8或者H9，和销轴的间隙配合既能保证转动灵活，又不会因为间隙过大出现晃动冲击。不同规格的产品成系列设计的时候，头部的外径、厚度都是和孔径成比例缩放的，杆身直径和孔径的比例大概在1.2到1.5倍之间，

　　这个比例是经过长期工程验证的，既能保证头部的抗挤压强度，又不会让头部尺寸过大造成重量浪费。在做缆索系统三维布局的时候，这类连接件的模型可以直接调用，只需要调整对应规格的尺寸参数，就能快速完成索具端部的装配，不需要重新绘制结构，能大幅提升索具系统的设计效率，装配的时候要注意铰接孔的轴向方向要和索具的摆动平面一致，不能让吊耳出现侧向受扭的情况，否则会大幅降低连接件的使用寿命。
