DELPHI296型燃油滤清器结构设计

　　在商用车、非道路移动机械以及乘用车辆的燃油供给系统中，燃油滤清器是保障喷油系统可靠运行的核心部件，本次呈现的DELPHI296型滤清器结构，针对柴油动力系统的燃油清洁需求设计，可适配多数采用德尔福燃油喷射系统的轻型柴油车、小型工程机械动力单元。从实际使用场景来看，这类滤清器通常安装在车辆底盘靠近油箱的位置，或是发动机舱侧围的安装支架上，需要兼顾拆装便利性、密封可靠性以及抗振动冲击的能力，毕竟车辆行驶过程中底盘会持续受到路面颠簸带来的振动，发动机运转也会传递持续的高频振动，结构设计如果没有考虑安装刚度，很容易出现密封面渗漏、滤芯错位的故障。

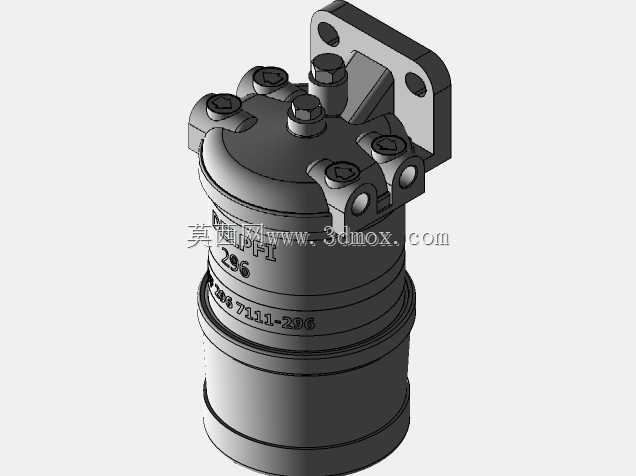

　　从功能特性来看，这款滤清器采用上盖集成安装座的结构，顶部的铸铝材质上盖预留了两个内螺纹油口，分别对应燃油的进、出通道，安装耳位采用一体化铸造成型，耳位上的安装孔做了沉台设计，可适配M8规格的固定螺栓，安装孔中心距按照通用配套尺寸设计，能够直接替换同规格的原厂滤清器产品，不需要额外改动安装支架。上盖与滤罐的连接采用旋压密封结构，密封面内置耐油橡胶密封圈，可承受0.8MPa以内的燃油系统工作压力，不会出现燃油渗漏问题。滤罐部分采用金属外壳加透明集水腔的分层设计，上部黑色环带标注产品型号标识，中部红色环带标注产品编号，下部透明腔体可以直接观察内部积水和杂质沉积情况，方便维保人员判断滤芯更换周期，不需要拆解部件就能掌握滤清器的工作状态，这一设计在日常维保场景中能大幅降低检查工作量，尤其是在户外作业的工程机械上，维保人员不需要借助工具就能快速判断滤芯状态。

　　设计思路上，这款滤清器充分考虑了燃油系统的实际工况：柴油在储运和加注过程中难免混入水分、金属碎屑、胶质杂质，这些杂质如果进入高压喷油嘴，会造成喷油孔磨损、针阀卡滞，直接导致发动机动力下降、怠速抖动甚至无法启动，因此这款滤清器的内部滤芯采用梯度过滤结构，外层大孔径滤材先拦截大颗粒杂质，内层高精度滤材拦截10μm以上的细小颗粒，同时集水腔利用水和燃油的密度差，将混入燃油的水分沉积在透明腔体底部，腔体底部预留放水螺塞，维保的时候只需要拧开螺塞就能排出沉积的积水，不需要拆卸整个滤清器。从安装边界来看，这款滤清器的整体外径控制在100mm以内，总高度不含安装接头为160mm，安装耳位突出壳体的尺寸为25mm，在布置安装空间的时候，只需要预留直径110mm、高度180mm的圆柱形空间，同时在滤清器下方预留30mm的操作空间用于放水操作即可，不需要过大的布置空间，适配性较强。

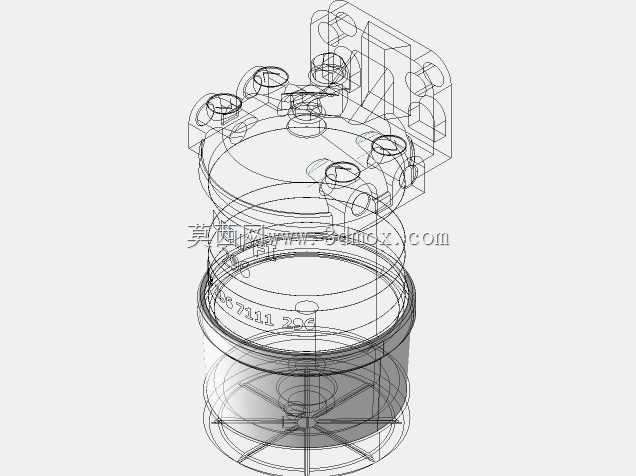

　　从结构细节来看，顶部的放气螺钉设计在滤清器上盖的最高位置，在更换新滤芯之后，只需要拧松放气螺钉，操作手动输油泵排净内部空气，就能快速完成燃油系统排气，避免系统内气阻导致的发动机无法启动问题。上盖的油道采用等径设计，进、出油口的通径一致，不会因为通径变化造成燃油流动阻力过大，影响燃油供给效率，在额定流量下，这款滤清器的燃油流动阻力不超过15kPa，不会对高压油泵的进油压力造成负面影响。透明集水腔采用耐油透明工程材质，可耐受-40℃到120℃的工作温度，不会因为长期接触柴油出现开裂、浑浊的问题，即使在北方冬季低温环境下，也能保持足够的结构强度和透明度，方便观察积水情况。金属滤罐部分采用镀锌钢板冲压成型，表面做静电喷塑处理，抗腐蚀能力较强，即使长期暴露在底盘的泥水、盐雾环境中，也不会出现壳体锈蚀穿孔的问题，使用寿命可达到整车对应的维保周期要求。

　　在实际选型匹配过程中，这款滤清器可以适配2.0L到3.0L排量的轻型柴油发动机，额定燃油流量为60L/h，能够满足发动机在全负荷工况下的燃油供给需求，过滤精度满足高压共轨燃油系统的清洁度要求，可有效延长喷油嘴、高压油泵的使用寿命，降低燃油系统的故障概率。结构设计上充分考虑了售后维保的通用性，所有连接尺寸都采用行业通用标准，不需要专用工具就能完成拆装更换，普通维修人员只需要借助普通扳手就能完成滤芯更换、放水、排气等常规维保操作，不需要额外的专用工装，大幅降低了后期使用的维保成本。
