不锈钢多层式水处理絮凝反应槽结构

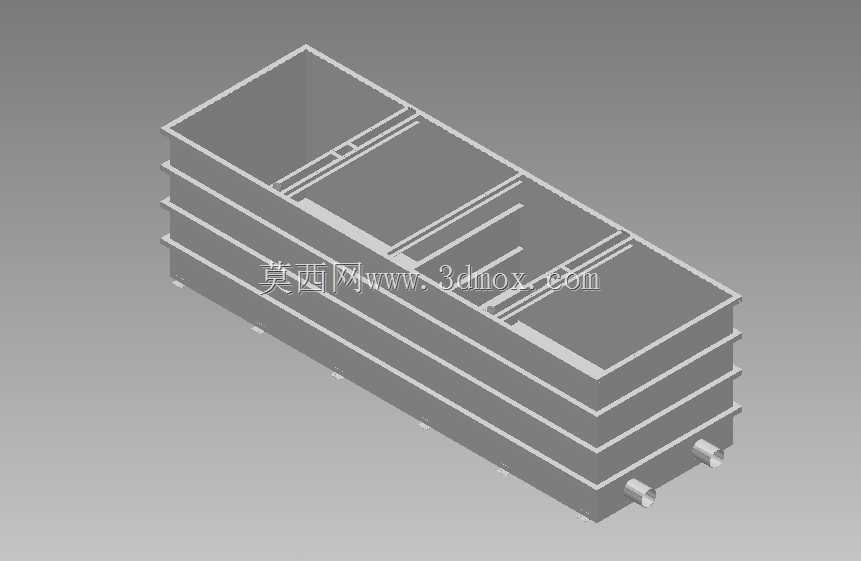

　　在市政给水厂、中小型工业污水处理站的混凝处理工段，这类多层折流式絮凝槽是衔接混合单元与沉淀单元的核心处理构筑物，区别于传统土建浇筑的絮凝池，本次设计的不锈钢集成式絮凝槽采用工厂预制模块化结构，可直接运输至项目现场完成管道对接后投用，大幅缩短现场施工周期，也避免了土建池体易出现的渗漏、内壁腐蚀结垢等长期运维问题。从实际工艺运行逻辑来看，槽体内部通过多道竖向折流隔板将整个腔体分隔为多级串联的反应腔室，待处理的原水在投加絮凝剂后从槽体一端的进水口进入，沿着隔板预留的过流通道在多层腔室内做上下折返流动，整个流动过程中水流速度沿程逐级降低，既保证絮凝剂与水体中的悬浮杂质、胶体颗粒充分碰撞接触，形成密实的矾花絮体，

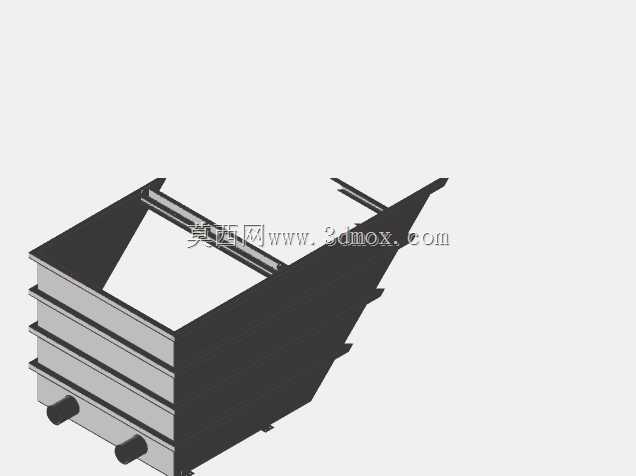

　　又能避免流速过高打碎已经形成的絮团，为后续斜管沉淀或气浮单元提供沉降性能良好的进水条件。设计阶段首先需要匹配前端处理水量确定槽体的有效容积，按照絮凝反应总时长15-20分钟的常规工艺参数核算单格腔室的容积，再根据水力梯度要求调整每道折流板的过流缺口尺寸，靠近进水端的腔室过流流速控制在0.25-0.3m/s，保证药剂快速分散混合，后续腔室过流流速逐格降低至0.1m/s以内，为絮体长大提供低扰动的水力条件。槽体整体采用卧式长方体堆叠结构，外部设置多层横向加强筋，因为不锈钢薄板焊接成型的槽体在满水运行时会承受较大的侧向水压力，横向加强筋沿槽体高度方向等间距布置，可有效避免槽壁出现鼓胀变形，所有焊缝均采用满焊工艺并做钝化处理，

　　防止长期接触带腐蚀性的水体出现焊缝锈蚀渗漏。槽体底部设置一定的坡度坡向出水端的排泥管口，运行过程中少量沉降在槽底的积泥可通过定期开启排泥阀排出，避免积泥占用有效反应容积影响絮凝效果。安装边界方面，槽体底部预留的两个管道接口分别为排空管与出水管，安装时需要匹配现场的架空支架高度，保证排泥管与出水管的安装坡度符合排水要求，槽体顶部设置可开启的检查盖板，方便日常运维时进入腔室检查隔板结垢、积泥情况，也可根据项目需求在对应腔室加装搅拌装置，适配不同水质的絮凝反应需求。不同于传统的网格絮凝池、折板絮凝池需要在池体内额外安装絮凝填料，该槽体直接通过隔板折流形成水力条件，内部无易损易耗部件，长期运行的维护工作量极低，不锈钢材质的内壁光滑不易挂泥，

　　清洗维护时仅需高压水冲洗即可恢复洁净状态。在工业循环水处理、小型农村饮水安全工程、印染废水预处理等场景中，这类集成式絮凝槽可根据处理水量灵活调整槽体的长宽尺寸与层数，单套设备可覆盖每小时5-50立方的处理规模，相比土建池体占地面积更小，也可根据项目场地条件调整进出水口的方位，适配不同的厂区管道布局。建模过程中对所有隔板的安装位置、过流缺口的高度、加强筋的排布间距都做了参数化设置，调整处理规模时仅需修改对应参数即可快速生成新的槽体结构，所有板材的厚度均按照满水荷载下的结构强度计算选定，避免材料冗余浪费的同时保证结构长期运行的稳定性，槽体边角处均做圆弧过渡处理，减少应力集中的同时也避免直角位置积泥难以清理。
