38毫米规格凸轮式限位锁紧止动构件

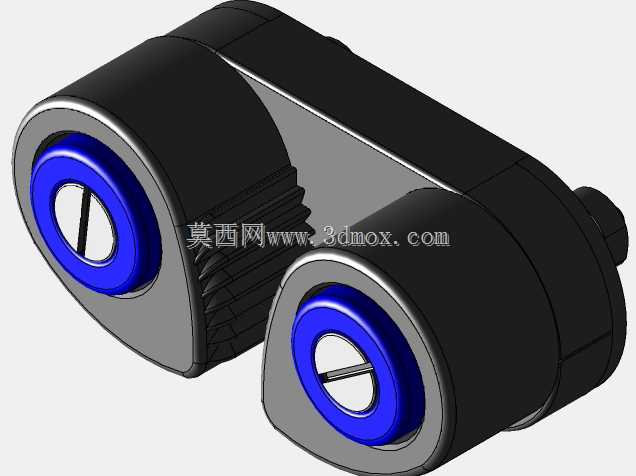

　　在轻工输送、小型工装夹具、户外便携折叠设备这类需要频繁实现位置锁止的场景里，凸轮式止动构件的应用占比一直不低，相比螺纹锁紧、插销定位这类传统结构，它的操作效率优势非常明显，单次扳动或者按压就能完成锁止与释放动作，不需要多圈旋转或者对位插装，很适合需要快速切换工位、频繁开合调整的使用场景。这款38毫米规格的凸轮止动构件，核心锁止逻辑依托偏心凸轮的行程增量实现，当锁止动作触发时，凸轮曲面会持续压紧配合面，随着转动角度增加，压紧力逐步提升直到达到设计锁止力矩，整个过程没有多余的空行程，锁止到位后会形成稳定的静摩擦约束，不会因为设备运行过程中的小幅振动出现松脱移位的问题。从结构设计的角度来看，这款构件采用了双锁止端的对称布局，

　　两个独立的凸轮锁止单元通过中间的连接壳体整合为一体，这种设计主要是为了适配双杆平行排布的安装场景，比如折叠梯的双侧支撑腿、便携工作台的对称升降支杆、小型输送线的双侧挡料架调整结构，使用单个构件就能同时完成两个平行杆件的锁止固定，不需要在两侧分别安装独立的锁止件，既减少了安装时的对位工作量，也能保证两侧锁止动作的同步性，避免出现单侧锁止到位另一侧虚位的问题。构件的主体外壳采用了圆弧过渡的柱形轮廓，没有突出的尖锐棱角，一方面是为了减少安装和使用过程中磕碰造成的构件损伤，另一方面也能避免操作人员调整时被棱角刮擦，适配户外作业、民用设备这类人员接触频率较高的使用场景。端部的蓝色操作端做了一字型的防滑槽设计，不需要额外配备专用操作工具，

　　用平口螺丝刀甚至硬币就能完成锁止状态的调整，操作门槛很低，哪怕是没有经过专业培训的使用人员，也能快速掌握操作方法。从安装边界的尺寸来看，这款构件的主体适配直径为38毫米的安装位，两个锁止端的中心距经过了精准匹配，刚好对应常规38毫米管径杆件的平行排布间距，安装时只需要在对应安装板上开出对应直径的装配孔，将构件嵌入后通过端部的限位台阶完成轴向定位，不需要额外设计复杂的固定结构，装配工序非常简单。内部的凸轮曲面做了耐磨型的轮廓优化，锁止行程的压力角控制在合理区间内，既保证操作时的施力手感不会过于生涩，也能保证锁止后有足够的自锁性能，不会因为外部负载的反向作用力导致凸轮自行回转松脱。构件内部的配合面预留了合理的间隙公差，

　　能够适应常规工业环境下的温湿度变化，不会因为低温收缩或者高温膨胀出现卡滞、动作不畅的问题，哪怕是在户外露天使用的设备上，也能保持稳定的动作可靠性。和同类型的单点锁止构件相比，这款双端一体的结构在安装空间占用上更有优势，两个锁止单元共用中间的连接壳体，整体的横向尺寸比两个独立锁止件并排安装的尺寸小了近三分之一，很适合安装空间局促、对构件整体体积有严格限制的紧凑型设备。在实际选型适配的时候，需要注意匹配对应杆件的外径公差，保证凸轮压紧面和杆件表面有足够的接触面积，避免因为接触面积过小导致压痕过深、锁紧力不足的问题，同时安装时要保证构件的安装面和杆件轴线保持垂直，避免凸轮压紧时出现偏载，导致局部磨损过快影响使用寿命。这款构件的锁止力矩经过了针对性调校，能够满足常规中小型工装、民用五金设备的锁止负载需求，不需要额外增加辅助锁紧结构就能完成可靠的位置固定，日常维护也非常简单，只需要定期在凸轮配合面添加少量润滑脂，就能长期保持顺畅的操作手感，减少磨损带来的性能衰减。
