27毫米规格凸轮式锁紧限位止动构件

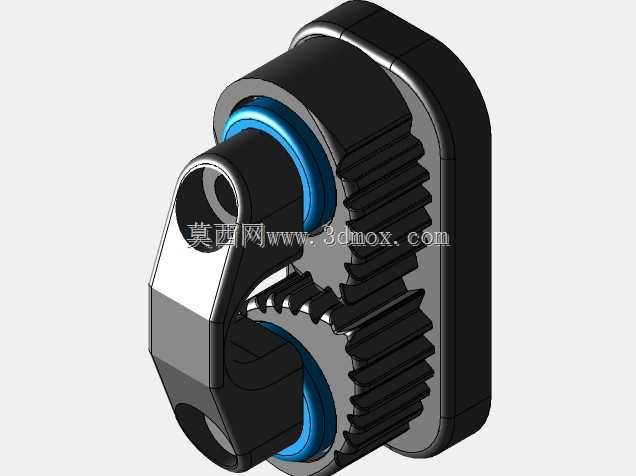

　　在轻工输送、小型工装夹具、户外便携折叠装备的结构设计场景里，这类小规格凸轮锁紧构件的出镜率其实远高于多数设计新人的认知，很多人做结构选型时总优先考虑标准螺栓锁紧、插销定位，却忽略了凸轮式止动结构在快拆快锁场景下的操作效率优势。这款27毫米规格的凸轮止动件，核心功能是通过凸轮曲面的行程变化，在转动操作件的小角度行程内完成对配套杆件、铰接副的抱紧锁止，不需要额外工具辅助，单手即可完成解锁与锁止的切换操作，非常适合需要频繁调整位置、快速拆装的铰接连接部位。从结构设计逻辑来看，这款构件采用了分体式铰接基座搭配双侧凸轮压块的布局，外侧的防滑齿面是为了手动操作时增大摩擦力，即便手上沾有少量油污也能顺利转动操作，不会出现打滑脱力的问题；

　　内侧的蓝色衬层是接触抱紧的工作面，选用带一定自润滑特性的耐磨材质，既可以避免锁止时刮伤被固定杆件的表面，也能在长期反复锁紧解锁的使用过程中减少磨损量，维持稳定的锁紧力矩，不会因为衬层快速磨损失效出现锁止松动的问题。做结构选型时首先要明确安装边界，这款构件的适配锁紧直径为27毫米，对应的铰接安装孔位需要匹配构件两端的同轴铰接轴尺寸，安装时要保证被锁紧的杆件处于两个压块的居中位置，避免偏载导致单侧压块磨损过快、锁紧力不足的问题。和常规的螺纹锁紧结构相比，这种凸轮止动的锁止行程很短，只需要转动操作件不到90度即可完成从完全解锁到最大锁紧力的切换，操作效率比螺纹旋紧结构高很多，尤其适合需要频繁调整工位的工装挡块、折叠装备的铰接锁止部位，

　　比如便携折叠工作台的支腿锁止、轻型输送线的可调护栏定位、户外摄影器材的支架关节锁止等场景，都能看到这类结构的实际应用。设计这类构件时，凸轮曲面的升程设计是核心要点，升程过小会导致锁紧力不足，受振动影响容易自行松脱，升程过大则会导致操作力矩过大，手动操作时费力，甚至会因为过压压坏内侧的耐磨衬层；这款构件的凸轮曲面经过了行程优化，在锁止终点位置带有小幅的过中自锁角度，即便承受持续的振动载荷，也不会出现自行回转解锁的问题，不需要额外增加防松结构。构件的主体基座采用高强度工程塑料或者压铸金属材质，在保证整体结构强度的前提下控制了整体重量，外侧的防滑齿做了圆角过渡处理，手动操作时不会划伤手部，两端的铰接孔做了同轴度公差控制，

　　保证转动操作时没有卡滞、旷量，长期使用也不会因为铰接孔偏磨出现操作松动的问题。实际装配使用时，要注意被锁紧杆件的表面硬度不能过低，否则长期锁紧压合会在杆件表面压出凹痕，下次调整位置时会出现卡滞；如果是用于有较大振动的设备部位，可以在铰接轴位置增加少量阻尼脂，既可以让操作手感更顺滑，也能减少金属铰接面的磨损，延长构件的整体使用寿命。很多设计人员在做快拆结构时总想着定制特殊结构，其实这类经过实际场景验证的凸轮止动构件，只要尺寸参数匹配安装边界，完全可以直接选型使用，既能减少自主设计的验证周期，也能降低后续生产加工的成本，结构可靠性也经过了大量实际场景的验证，比临时设计的非标锁紧结构稳定性更好。
