工业焊接结构工作台三维设计作品

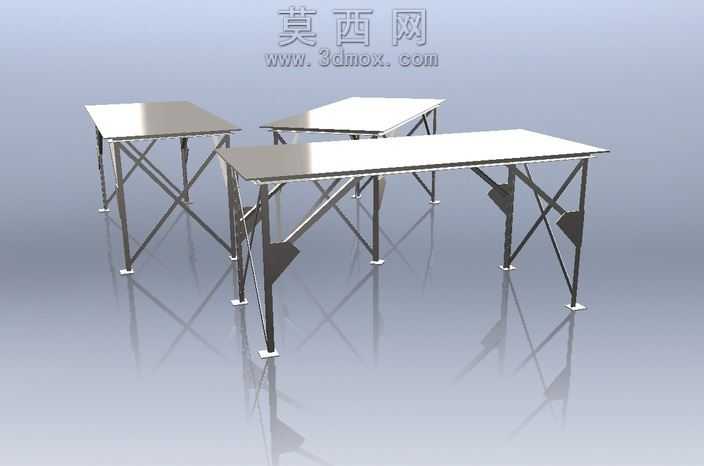

本作品为焊接结构工作台的三维建模设计成果，整体采用SolidWorks完成全参数化建模流程，建模过程严格遵循焊接构件的实际加工逻辑，先完成各基础型材零件的独立建模，再通过装配约束模拟实际焊接定位关系，还原真实焊接工装的装配精度要求。渲染阶段采用哑光金属材质模拟桌架的碳钢型材质感，桌面赋予深灰色耐磨板材材质，通过环境光遮蔽效果强化金属构件的焊接棱角细节，搭配柔和的影棚光照方案，清晰呈现各支撑部位的连接结构。结构设计上，桌面采用矩形平整台面设计，满足工装作业的平面度需求；桌腿采用方形金属型材作为主支撑，相邻桌腿之间设置交叉斜撑结构，斜撑与主腿的连接部位采用三角形焊接加强筋，有效提升整体框架的抗扭、抗侧倾能力，桌腿底部设置可调式支撑脚结构，可适配不平整地面的安装调平需求。设计思路围绕焊接工装的实用性展开，在保证结构强度的前提下优化型材排布，减少不必要的材料冗余，所有焊接连接部位均预留合理的焊道间隙，符合实际焊接加工的工艺要求，斜撑的角度经过力学受力验算，可均匀分散桌面承载的竖向载荷，避免局部应力集中导致的框架变形。建模过程中对所有焊接节点做了细节还原，清晰呈现焊后构件的连接形态，未做过度简化处理，可直接用于焊接工艺教学、结构受力仿真分析，也可作为同类工业工作台设计的参考模板，帮助学习者掌握焊接类框架结构的三维建模方法、装配约束技巧以及焊接结构的设计要点，理解工业工装类产品从结构构思到三维落地的完整设计逻辑。
