轻量化铝合金轴承支撑结构设计

　　在轻量化传动设备、小型航空配套构件、精密运动平台的装配场景中，轴承支撑件的性能直接决定了整套回转机构的运行稳定性与服役寿命，这款铝合金材质的轴承支撑结构，正是针对高载荷、低自重的应用需求完成的结构优化设计。从实际装配边界来看，该构件的安装基面设置在结构下端，两个对称分布的安装沉孔可配合标准紧固件完成与设备基座的刚性连接，安装孔的中心距、沉孔深度均匹配常用的轻量化设备安装规格，无需额外加工适配转接板即可直接完成装配，上端的轴承安装孔位同轴度公差控制在0.02mm以内，可适配标准系列的深沟球轴承、角接触轴承的压装需求，孔位端面预留的轴承定位台阶可保证轴承压装后轴向定位精准，不会出现运行过程中的轴向窜动问题。

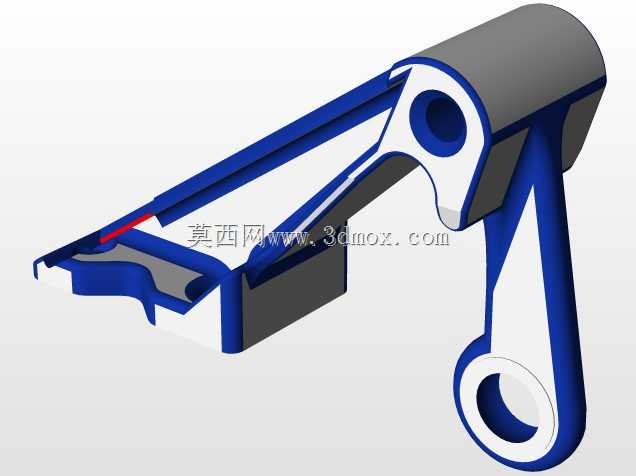

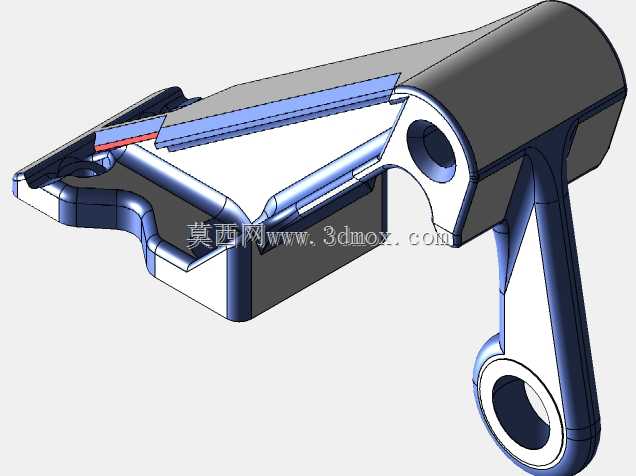

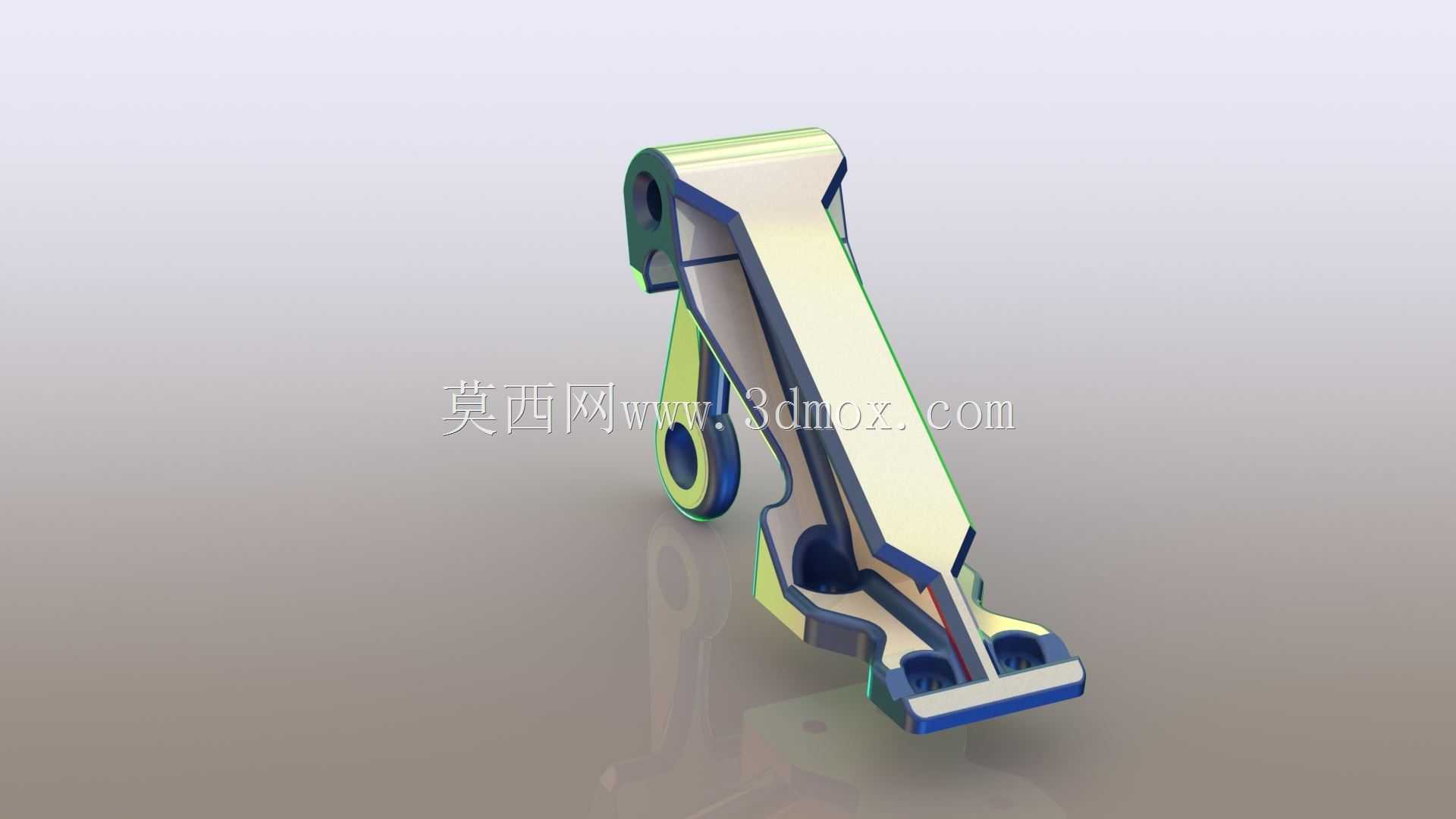

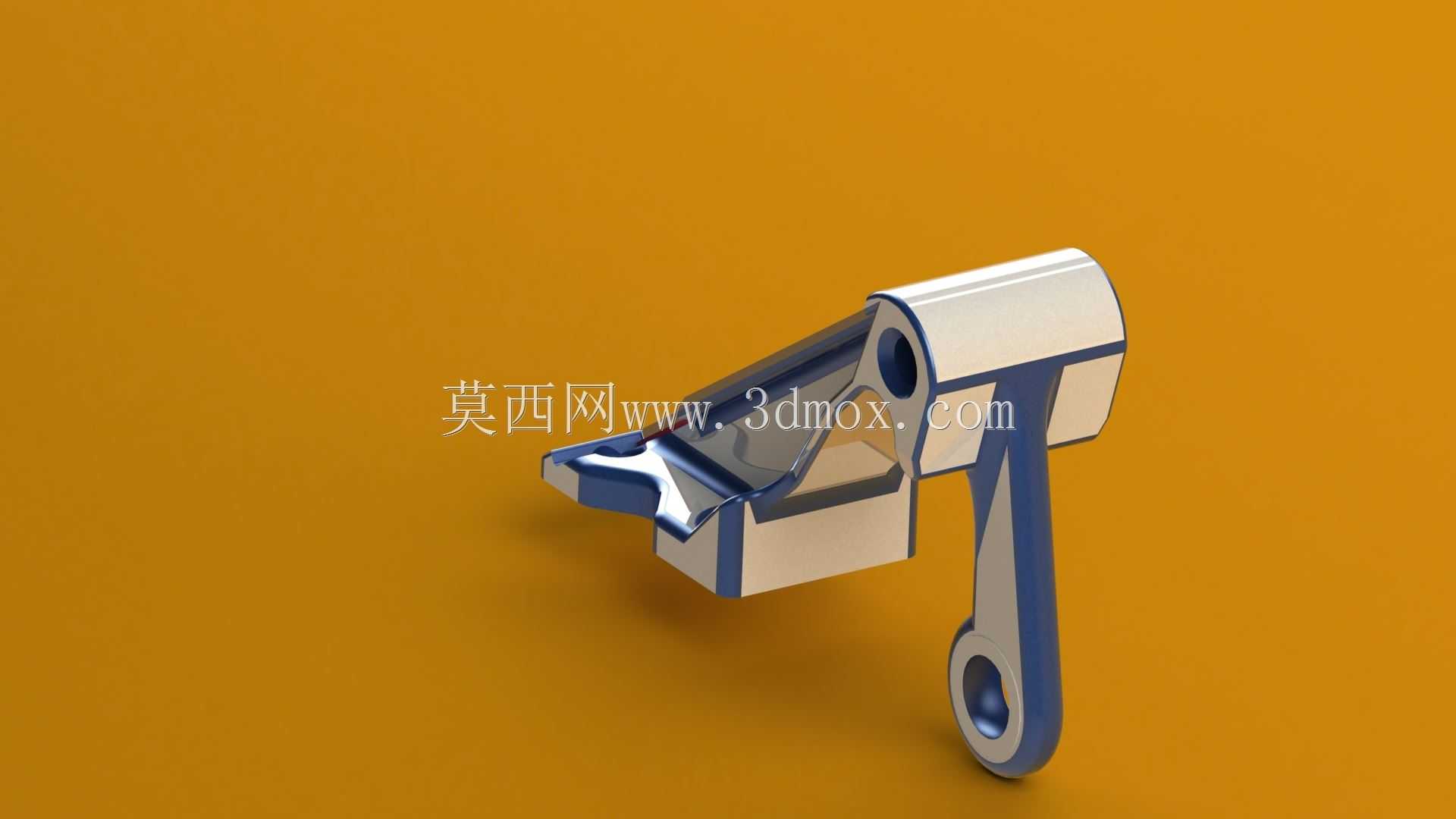

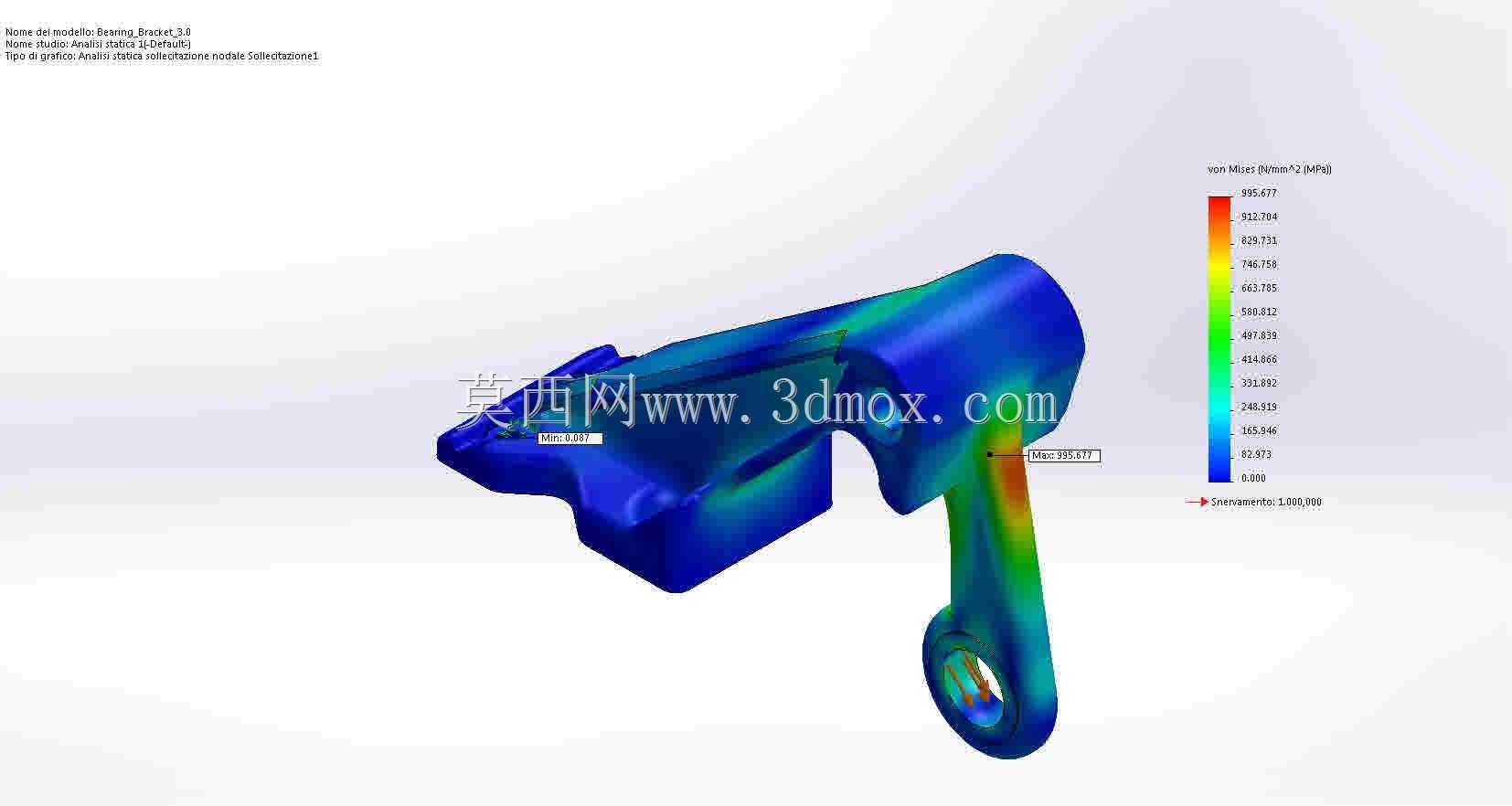

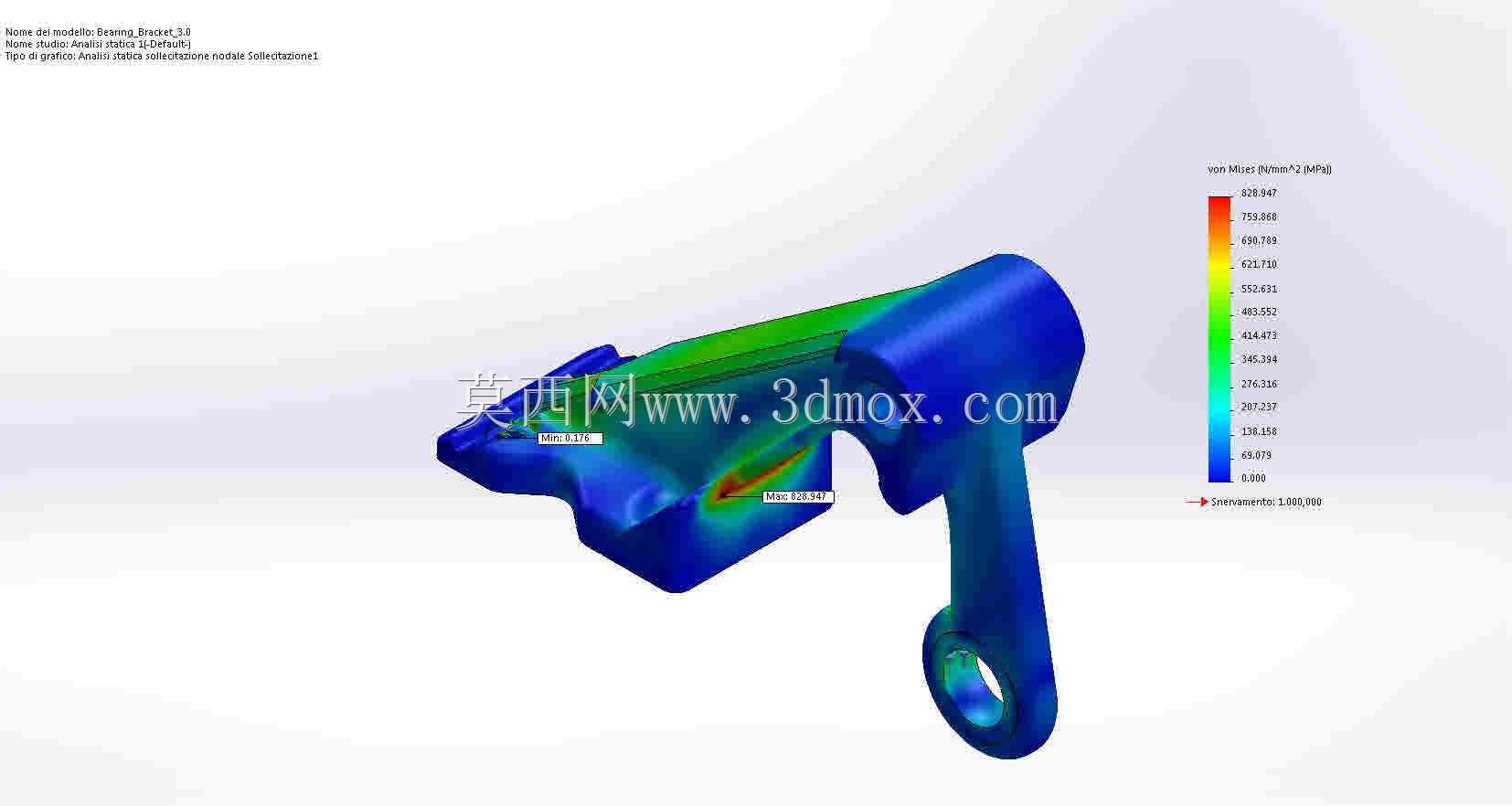

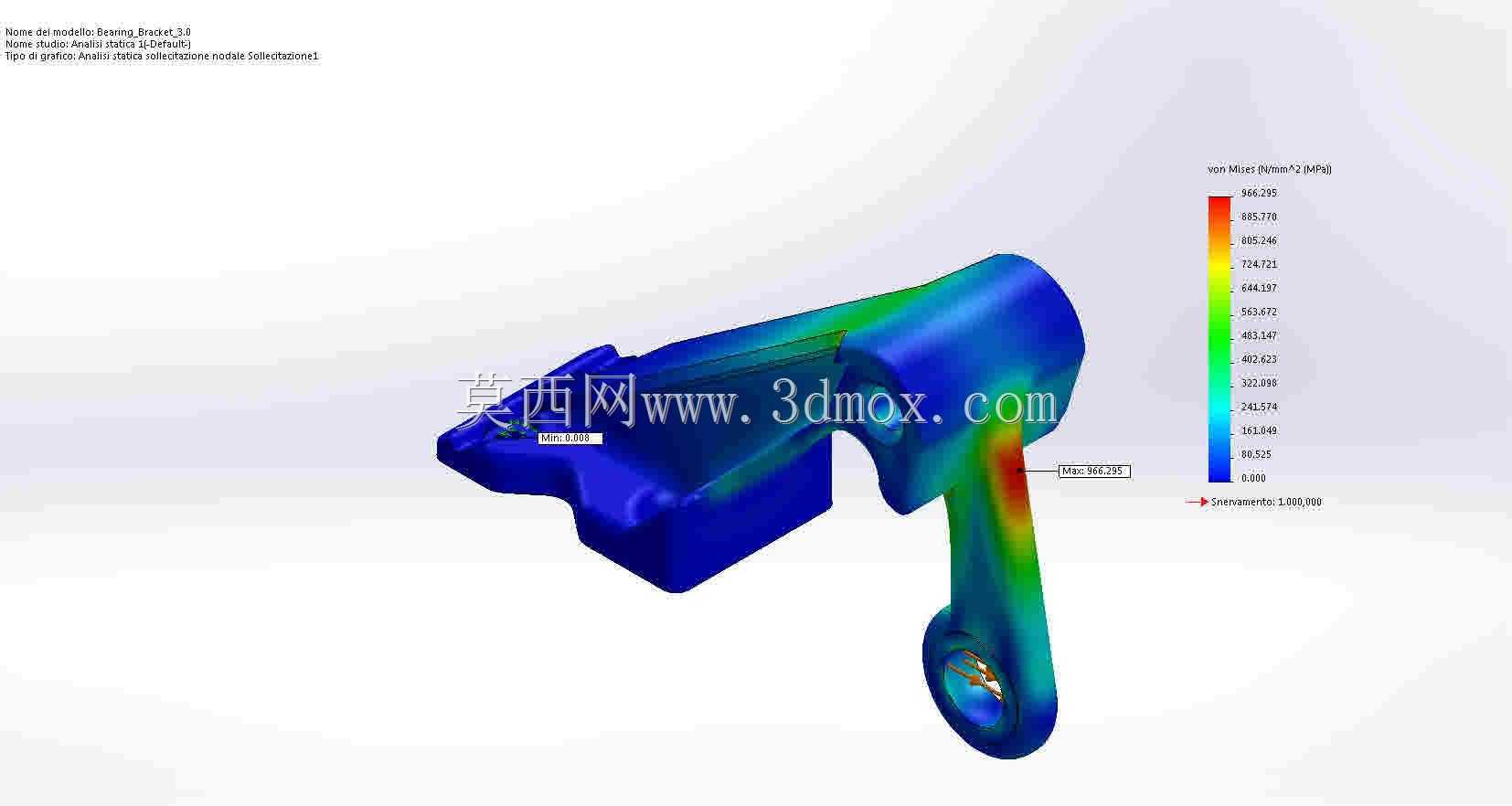

　　设计过程中优先考虑了承力路径的优化，摒弃了传统轴承座厚重的实体块结构，采用了变截面的斜向主承力梁结构，将轴承安装位承受的径向载荷、倾覆力矩通过连续的筋板结构直接传导至下端安装基面，整个承力路径上没有出现应力突变的直角过渡，所有转角位置均设置了合理的铸造圆角，既减少了加工过程中的应力集中风险，也避免了长期交变载荷下的疲劳裂纹萌生。经过结构力学核算，该结构在额定载荷下的安全系数约为1.1，最大应力集中位置出现在主承力梁与下端安装座的衔接位置，应力值约为930MPa，匹配对应的高强度铝合金材料性能，可满足常规工况下的长期使用需求。

　　针对增材制造的加工场景，设计阶段就完成了打印方向的优化验证，确认平行于基面的摆放方向为最优加工方位，该摆放方式下所有悬空结构的倾斜角度均大于45度，无需添加额外的支撑结构即可完成打印成型，既减少了后期支撑去除的加工工作量，也避免了支撑拆除过程中对构件表面精度、安装面平面度的损伤。整个构件的壁厚采用了梯度化设计，主承力筋板位置壁厚较大，非承力区域的壁厚做了减薄处理，在保证整体结构刚性、承力能力满足设计要求的前提下，最大限度降低了构件的自重，相比同载荷等级的传统钢制轴承座，自重降低超过60%，非常适合对自重控制有严格要求的无人机配套结构、小型航空传动构件、便携式精密检测设备等应用场景。

　　从实际使用的角度来看，该支撑结构除了承担轴承的定位、回转支撑功能外，侧面延伸的辅助安装位还可用于固定传感器走线、润滑管路等附属部件，一体化的结构设计减少了装配过程中的零件数量，降低了整套机构的装配累计误差。结构表面的过渡曲面均做了顺滑处理，没有出现容易积灰、存积油污的死角，在日常维护过程中可直接完成表面清洁，适配有洁净度要求的精密设备使用场景。安装基面的平面度公差经过优化设计，在紧固件锁紧过程中不会出现额外的安装应力传导至轴承位，可避免轴承因为安装应力导致的回转卡滞、提前磨损等问题，有效提升配套轴承的实际使用寿命。
