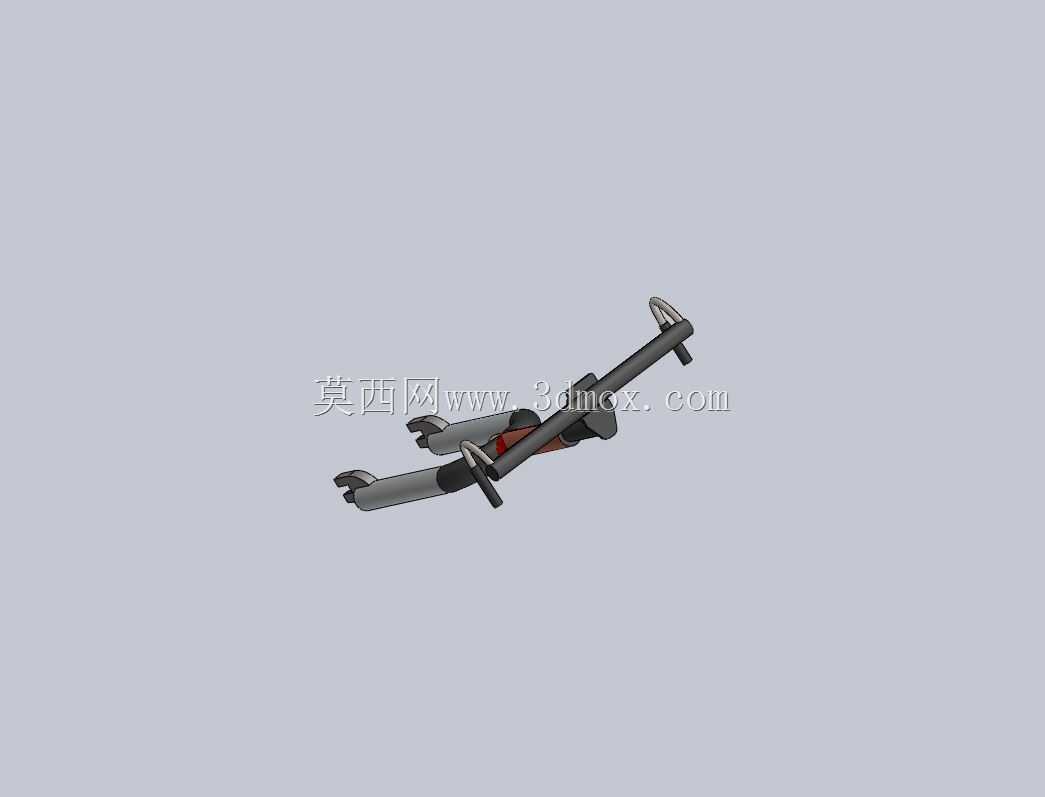

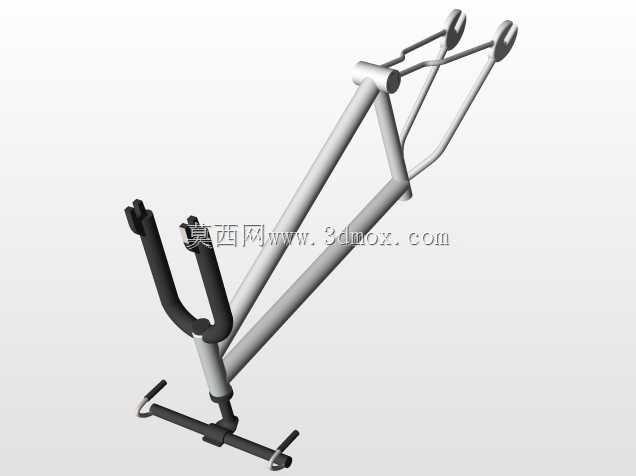

自行车前叉带车把转向操控组件结构

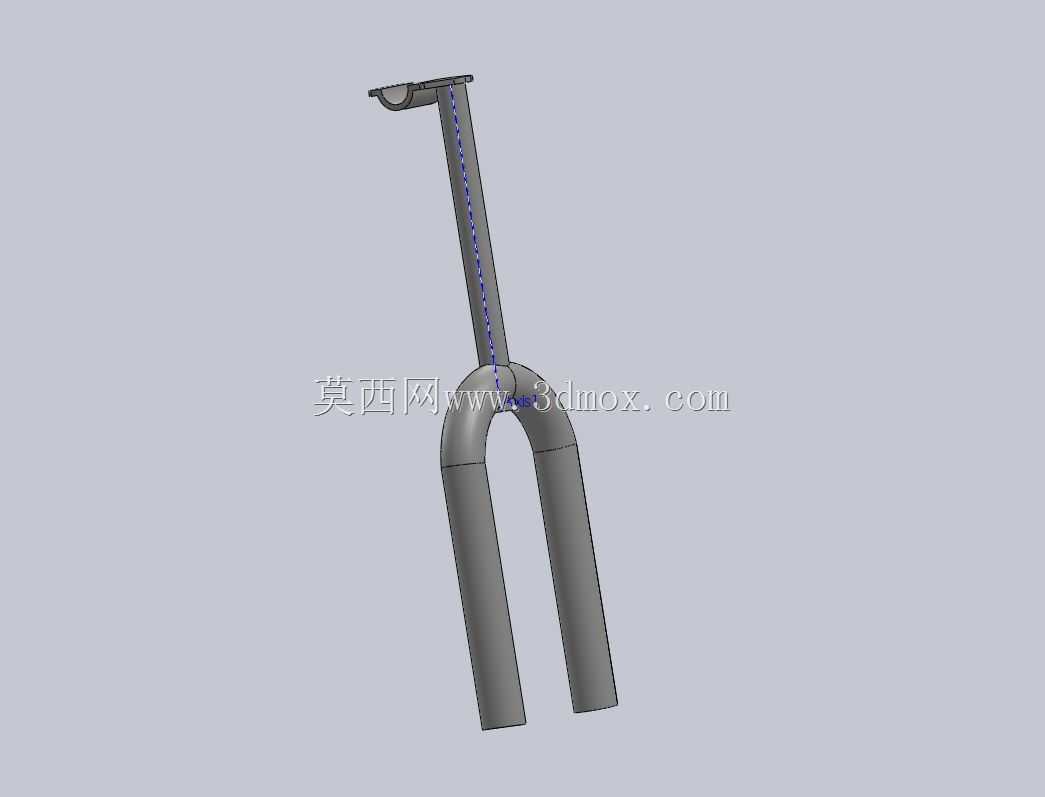

　　这套三维结构对应的是两轮人力骑行载具的前端转向操控总成，也就是日常通勤、运动自行车上负责转向与前轮连接的核心部件组合，日常骑行场景里，骑行者施加在车把上的转向力矩，会通过这套结构直接传递到前轮，决定车辆的行进方向，同时前叉部分还要承接前轮传递来的路面冲击，是兼顾操控与承载的关键部件。从结构组成来看，整个组件分为车把横段、把立连接段、前叉立管、叉肩、叉腿以及叉脚安装位几个核心部分，车把横段采用了直把加副把的组合设计，主横把为等径直管结构，表面做了防滑握持的包覆处理，两端延伸出的小角度副把可以让骑行者在长距离骑行时切换握持姿势，缓解上肢疲劳，把立部分采用了短立管直连结构，将车把横段与前叉立管刚性连接，保证转向力矩传递没有虚位，

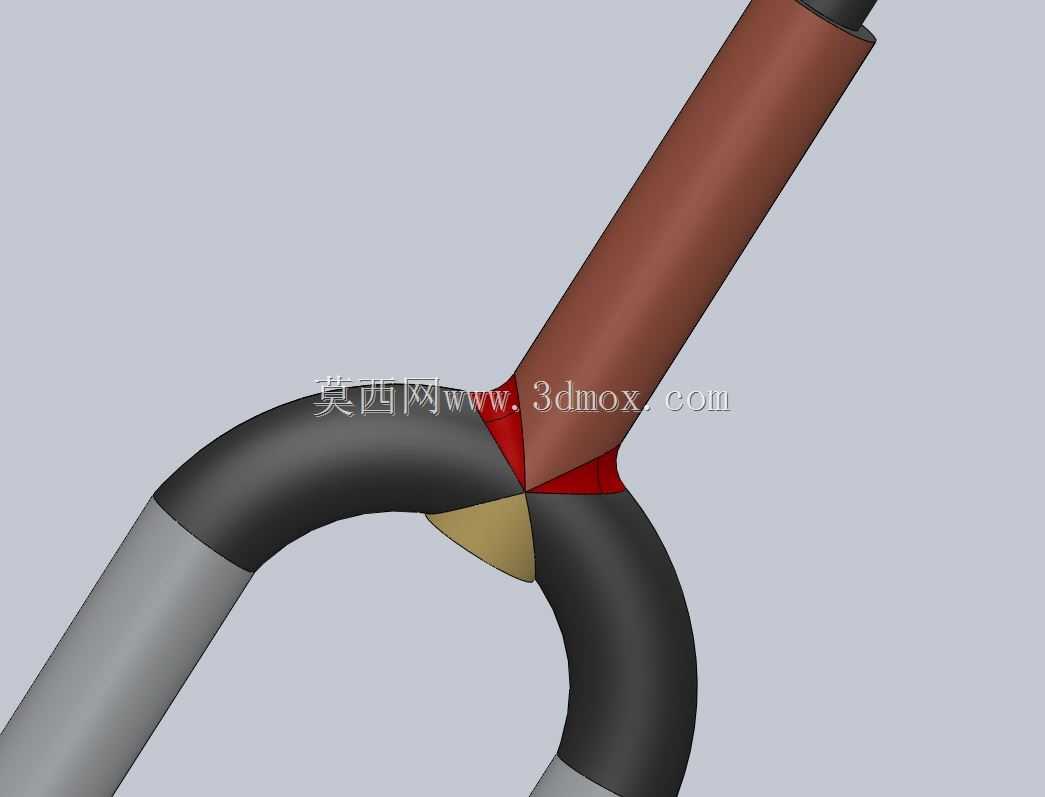

　　避免转向滞后带来的操控风险。前叉部分的立管为金属材质的等径圆管，是整个组件的转动轴心，装配时会插入车架的头管内部，通过碗组轴承实现顺畅转动，立管与叉腿之间的叉肩做了圆弧过渡处理，既可以降低应力集中的风险，也能优化受力传递路径，两根叉腿为平行对称布置的弧形结构，相比直叉结构可以获得更好的纵向形变空间，在经过颠簸路面时能够提供一定的弹性缓冲，抵消部分路面传来的振动，提升骑行的舒适度。叉脚位置预留了标准的前轮轴安装槽，槽口尺寸匹配常规自行车轮轴的直径规格，安装时可以直接将前轮轴卡入槽内，通过锁紧螺母完成固定，不需要额外的转接配件，适配市面上绝大多数同规格的通勤车、山地车前轮组件。设计过程中首先要保证的是左右叉腿的对称度，一旦出现尺寸偏差，

　　会导致前轮安装后出现偏摆，骑行时出现跑偏、轮组蹭刹的问题，因此建模时以立管中心轴线为基准，对两侧叉腿做了全对称约束，叉腿的弧度经过反复校核，既保证足够的结构强度，不会在承受冲击时出现弯折断裂，也预留了合理的形变余量，避免刚度过大导致骑行时震手。车把的安装高度也做了适配常规骑行姿态的设定，把立与立管的连接位置保证车把安装后，骑行者的上半身可以保持自然前倾的姿态，不会因为车把过低导致腰部负担过重，也不会因为车把过高导致转向操控不灵活。安装边界方面，前叉立管的长度匹配常规车架头管的尺寸，装配后上下碗组可以完全锁紧，不会出现立管过长顶破天芯、或者过短导致锁紧失效的问题，车把横段的总宽度控制在常规成人肩宽适配的范围内，

　　转向时不会碰到骑行者的身体，两侧的刹把、变速把安装位预留了足够的空间，不需要额外裁切车把就可以完成常规操控配件的安装。实际应用中，这套组件可以直接用于普通通勤自行车的生产装配，也可以作为改装配件用于老旧自行车的前叉、车把损坏替换，结构上没有采用复杂的减震阻尼结构，属于硬叉类的设计，维护成本极低，日常使用只需要定期检查碗组的转动顺畅度、锁紧螺丝的紧固力矩即可，不需要额外的保养操作，非常适合日常通勤、城市代步类的自行车使用，相比带减震锁死结构的运动车前叉，结构更简单，重量更轻，传动效率更高，在平整铺装路面上骑行时不会因为减震结构泄力，踩踏的动力可以更直接地传递到轮组，提升骑行的效率。建模过程中对各个连接位置的配合公差做了合理设定，把立与车把、把立与前叉立管的配合都采用了间隙配合的公差范围，实际生产时可以顺利完成装配，不会出现过紧装不上、过松出现旷量的问题，叉脚的安装槽宽度也匹配标准快拆杆、实心轴的尺寸，不管是采用快拆结构的轮组还是螺母锁紧的轮组都可以顺利安装，通用性较强。
