快速棘轮套筒扳手结构三维设计

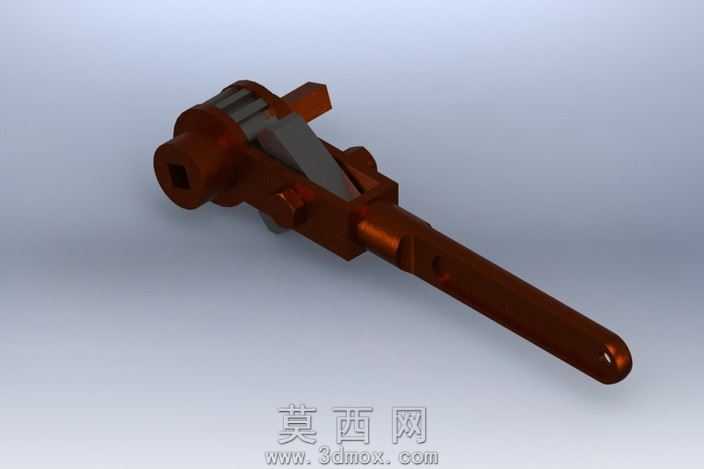

本作品为快速棘轮套筒扳手的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先依据手动棘轮扳手的功能逻辑拆分核心构件：包含带四方驱动孔的棘轮头主体、内置棘爪构件、换向拨块、长操作手柄以及端部挂孔结构，各零件均通过草图约束、拉伸、切除、旋转等基础特征完成实体构建，针对棘爪与棘轮的啮合齿形做了精确的齿距、齿形角度参数匹配，保证棘轮单向锁止、反向空转的功能逻辑可在装配体中通过配合约束完整实现。装配阶段采用同轴心、重合、限位配合完成各构件的组装，对棘爪的摆动行程、换向拨块的拨动档位做了行程限位约束，可直观演示扳手切换旋向、驱动套筒转动的完整动作逻辑。材质与渲染阶段，针对扳手主体的金属材质做了精细化调整，为整体构件赋予红棕色调的合金结构钢材质，添加了细微的表面磨砂质感与金属反光属性，模拟工业级铬钒钢扳手的表面处理效果，场景采用柔和的渐变影棚环境光，搭配主光源与补光消除结构暗部阴影，清晰呈现棘轮头处的棘爪装配缝隙、手柄处的防滑凹槽、端部挂孔等细节结构，渲染输出的效果图可完整展示产品的外观形态与结构层次。设计思路上，该模型还原了快速棘轮扳手无需脱离紧固件即可连续转动的核心功能，重点还原了棘轮单向离合机构的内部结构，手柄采用加长杆身设计以放大操作力矩，端部挂孔满足工具悬挂收纳的使用需求，换向拨块的凸起结构方便使用者单手切换拧紧、旋松的工作档位，四方驱动孔可适配标准规格的套筒接头，整体结构紧凑无冗余设计，各零件的壁厚、过渡圆角均参考量产五金工具的工艺要求做了合理化处理，避免出现建模阶段的尖锐棱角、壁厚不均等不符合生产实际的结构问题，可作为手动工具结构设计、五金产品原理演示的参考三维模型。
