多拐式机械传动曲柄轴结构设计

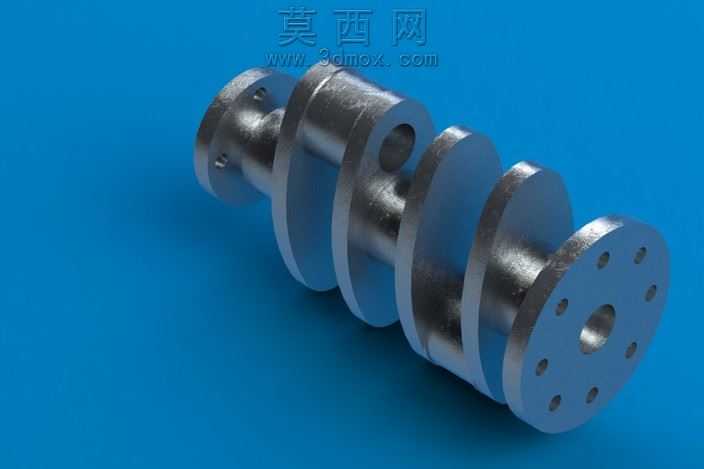

本作品为多拐式曲柄轴三维结构模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，首先通过草图绘制确定各段轴径、曲柄臂厚度、曲柄销偏心距的核心尺寸，以旋转凸台命令生成轴体基础轮廓，再通过拉伸切除完成两端法兰盘的安装孔位加工，对曲柄销与主轴颈的衔接位置做了圆角过渡处理，避免应力集中问题。模型材质设定为调质处理的45号结构钢，渲染阶段采用金属磨砂材质参数，调整环境光与反射强度，还原金属零件表面的细腻金属光泽与机加工纹理，蓝色背景的渲染设置突出零件的结构轮廓，清晰展现各部分的形态特征。结构设计上，该曲柄轴包含三段偏心曲柄销，对应多缸动力传输的做功行程排布，两端设置带均布螺栓孔的法兰盘，用于与外部动力输入、输出构件实现刚性连接，主轴颈与曲柄臂之间采用等强度过渡结构，在保证整体结构刚度的前提下尽可能降低零件自重，各轴段的同轴度、曲柄销的平行度公差均在建模阶段做了参数化约束，可直接导出工程图用于生产加工参考。设计思路围绕动力传递的稳定性展开，针对曲柄轴工作过程中承受交变弯曲应力与扭转应力的工况，优化了曲柄臂的截面形状，将传统矩形截面调整为带圆弧过渡的流线型截面，有效分散应力传递路径，同时在法兰盘位置设计了定位止口，保证装配时的同轴度精度，减少运转过程中的振动与偏磨问题。模型完整还原了零件的所有细节特征，没有对结构做简化处理，各孔位、倒角、过渡圆角均按照实际加工要求绘制，可用于机械原理教学演示、传动机构虚拟装配、有限元应力分析等场景，能够直观展示曲柄轴将直线往复运动转换为旋转运动的核心工作原理，也可为同类传动零件的设计优化提供结构参考。
