环形件钻孔约束工装夹具三维设计

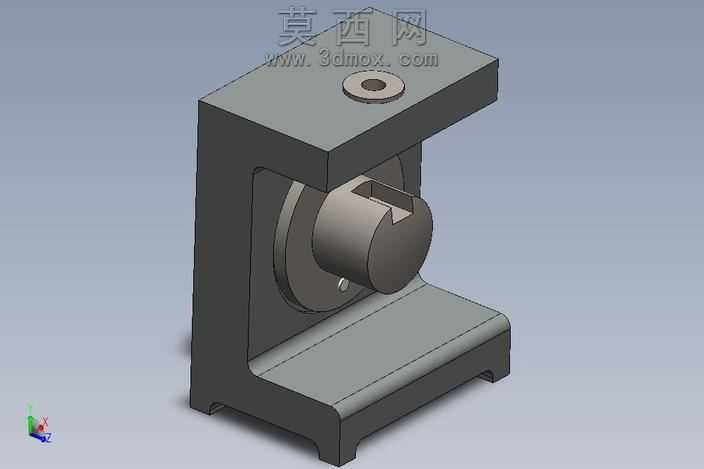

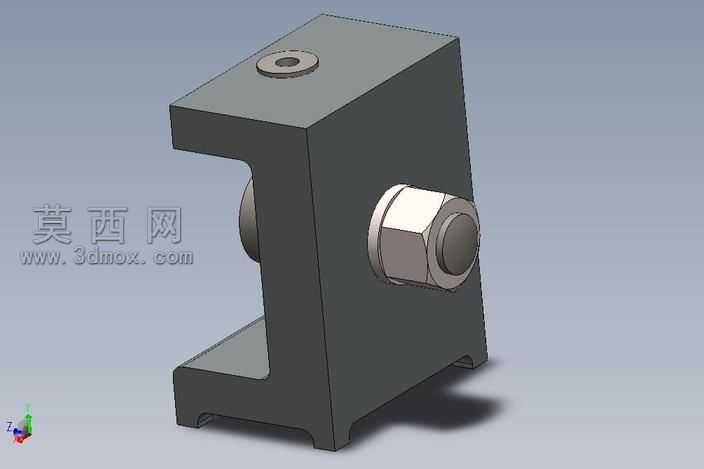

本作品为针对环形工件钻孔工序设计的约束定位工装，整体采用C型开式机架结构作为承载主体，建模过程严格遵循机械加工工装的设计规范，在三维软件中先完成整体布局的草绘定位，通过拉伸、切除、倒角等基础特征命令构建机架的主体轮廓，机架上下臂采用等厚设计保证整体刚性，底部设置带让位缺口的支撑脚，既可以适配工作台的T型槽安装定位，也能减少工装与安装面的接触面积，提升安装稳定性。工装上部的安装位预留了标准钻套的安装沉孔，同轴度公差在建模阶段通过几何约束严格控制，保证钻孔过程中刀具的进给方向精度，避免钻孔偏斜。中部的工件装夹区域设计了带定位卡槽的回转支撑结构，支撑圆柱面与环形工件的内孔尺寸精准匹配，卡槽可与环形工件的凸起限位结构配合，限制工件的周向转动自由度，侧面设置的紧定螺钉安装孔可实现工件的轴向锁紧，完成钻孔过程中对工件的全自由度约束，避免加工过程中工件移位影响加工精度。渲染阶段采用哑光灰铸铁材质赋予机架主体，还原铸铁工装的真实质感，金属切削面设置轻微的反光效果区分加工面与非加工面，通过环境光影调整突出工装的结构层次，清晰展示各部分的装配关系。设计过程中充分考虑了工装的操作便捷性，开式的C型结构方便工件的上下料操作，中部装夹区域预留了足够的操作空间，方便操作人员完成工件装夹与拆卸，整体结构无冗余设计，在保证刚性与定位精度的前提下尽可能压缩工装整体体积，降低制造成本。各连接部位均做了圆角过渡处理，避免应力集中提升工装的使用寿命，所有配合面的尺寸公差均按照机械加工的配合标准设定，保证后续实物加工后各部件可以顺利装配，满足环形工件钻孔工序的定位装夹需求，可有效提升环形工件钻孔加工的效率与成品合格率。
