星型排布旋转式航空动力发动机结构

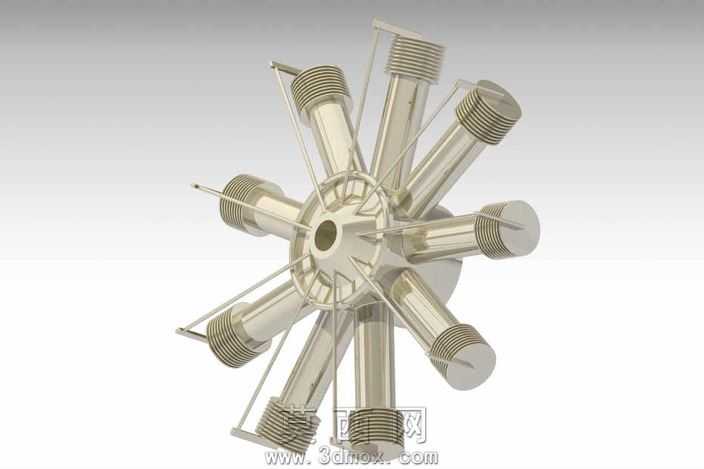

本作品为旋转式发动机三维建模成果，采用CATIA软件完成全参数化结构设计，整体采用经典星型辐射式气缸排布结构，围绕中心主轴基座均匀布置九组气缸组件，整体布局对称规整，充分还原了该类旋转式动力装置的典型结构特征。建模过程中严格遵循机械设计的尺寸配合逻辑，对每一处结构细节都做了精准还原：中心基座部分设计有主轴安装通孔、气缸连接定位凸台、连杆铰接支座等结构，各安装位的定位尺寸经过反复校验，保证各气缸组件装配后同轴度、位置度符合机械设计公差要求；每一组气缸组件都完整还原了缸体外壁散热鳍片、活塞安装腔、端部螺纹连接段等细节结构，散热鳍片的间距、齿形都参考同类型真实发动机的结构参数设计，既保证外观还原度，也符合该类部件的实际功能设计逻辑；连接中心基座与各气缸的支撑拉杆结构也做了完整建模，拉杆两端的铰接结构、张紧调节位都清晰呈现，还原了该类发动机的缸体支撑固定逻辑。材质渲染阶段，针对不同部件的实际材质属性做了区分设置：气缸主体、中心基座等金属结构件采用抛光金属材质，调整金属粗糙度、反射参数模拟航空发动机常用的合金材质质感，呈现出金属部件特有的冷冽光泽与细腻的表面肌理；密封部位、铰接部位的部件采用略深的金属色调，区分不同功能部件的材质差异，整体渲染效果光影过渡自然，各部件的结构轮廓清晰分明，能够直观呈现整个发动机的装配关系与结构层次。设计思路上，优先保证结构的合理性与装配的可行性，所有部件的连接关系都符合机械装配逻辑，没有出现结构干涉、装配错位的问题，星型排布的设计既还原了早期航空旋转式发动机的经典布局，也通过规整的圆周对称排布让整体结构视觉上更具均衡的机械美感，每一个气缸的角度、伸出长度都保持一致，支撑拉杆的排布也跟随气缸位置做对称布置，整体结构严谨规整，完整展现了旋转式发动机的精巧机械构造，能够直观呈现该类动力装置将活塞往复运动转化为旋转动力的结构基础，可用于机械结构教学、动力装置原理演示、相关产品设计参考等场景。
