盘形凸轮从动件传动机构三维结构

　　这套凸轮传动结构，核心是通过盘形凸轮的轮廓曲线，将凸轮的连续回转运动转化为从动件的规律往复直线运动，是自动化设备中实现预设动作时序的核心执行单元，广泛应用在轻工包装、电子元器件组装、小型压力加工设备的送料、顶料、工位切换工序中，很多需要固定节拍往复动作的工位，不需要复杂伺服编程就能通过凸轮轮廓实现稳定的动作输出，相比气缸、电缸的电控时序驱动，纯机械凸轮传动的动作同步性更好，长期运行的节拍误差可以控制在毫秒级，不会出现电控信号延迟带来的工位错位问题。

　　设计这套结构的时候，首先要匹配设备的工位动作行程，先确定从动件的升程、回程距离，再根据设备的主轴转速确定凸轮的基圆半径，基圆尺寸不能过小，否则会导致凸轮轮廓的压力角超过许用值，运行时从动件会出现卡滞、磨损加剧的问题，同时还要兼顾安装空间的边界，整套机构的安装法兰定位孔是按照标准设备的主轴安装位设计的，凸轮与主轴的配合采用平键周向固定，轴向通过轴端挡圈锁紧，避免高速回转时出现轴向窜动。从动件的导向部分采用直线滑动轴承配合导向轴，导向轴的平行度公差控制在0.02mm以内，保证从动件上下运动时不会出现偏载，减少凸轮轮廓面的局部磨损。

　　从安装边界来看，整套机构的径向最大尺寸是凸轮的最大回转半径，轴向安装厚度控制在常规自动化模组的安装空间范围内，不需要额外改动设备的原有安装板就能直接替换同规格的凸轮传动组件，从动件的顶端预留了标准的执行件安装螺纹孔，可以根据不同的工序需求安装顶料杆、吸盘支架、压头这类执行末端。凸轮的轮廓曲线是按照等加速等减速运动规律设计的，在升程和回程的起始、终止段不会出现刚性冲击，运行时的振动和噪音远大于等速运动轮廓的凸轮，适合每分钟120次以内的中速往复动作工况。

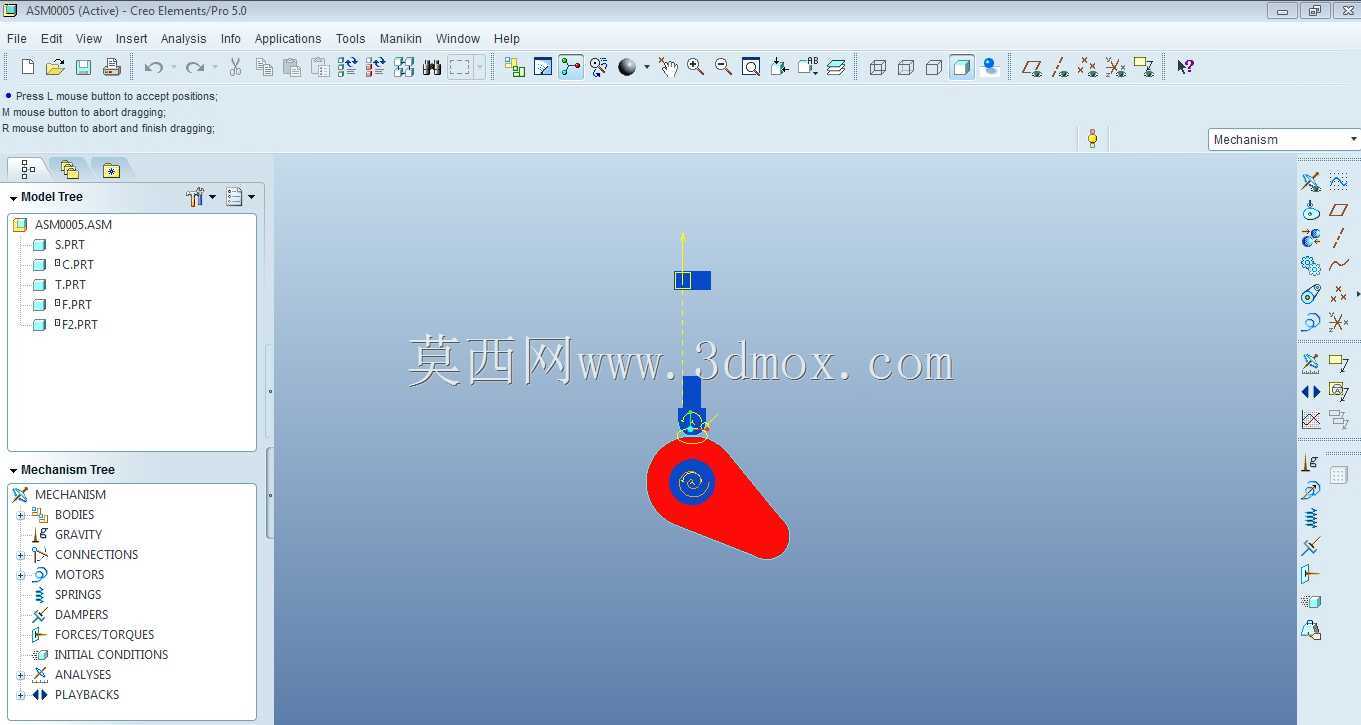

　　实际应用中，这类凸轮机构常被用在小型电子变压器的组装生产线里，配合槽轮机构完成骨架上料、引脚插装、焊锡工位的节拍联动，所有动作都通过主轴的机械传动同步，不需要额外设置传感器触发信号，设备的调试难度更低，新员工只需要调整凸轮的周向安装角度，就能微调从动件的动作起始时间，匹配不同工位的动作时序。结构上没有复杂的异形零件，所有的轴、套、凸轮零件都可以通过普通铣床、磨床完成加工，后期维护时只需要定期给从动件导向部位添加润滑脂，检查凸轮轮廓面的磨损情况即可，不需要复杂的维护操作。在设计建模的时候，特意做了机构的运动仿真验证，模拟了主轴连续回转时从动件的运动轨迹，确认没有运动干涉，凸轮和从动件的接触应力在常用工程材料的许用范围内，选用45号钢调质处理就能满足常规工况的使用寿命要求，如果是高速运行的工况，只需要将凸轮轮廓面做高频淬火处理，提升表面硬度就能延长耐磨寿命。
