龙门式三轴专用加工机床结构设计

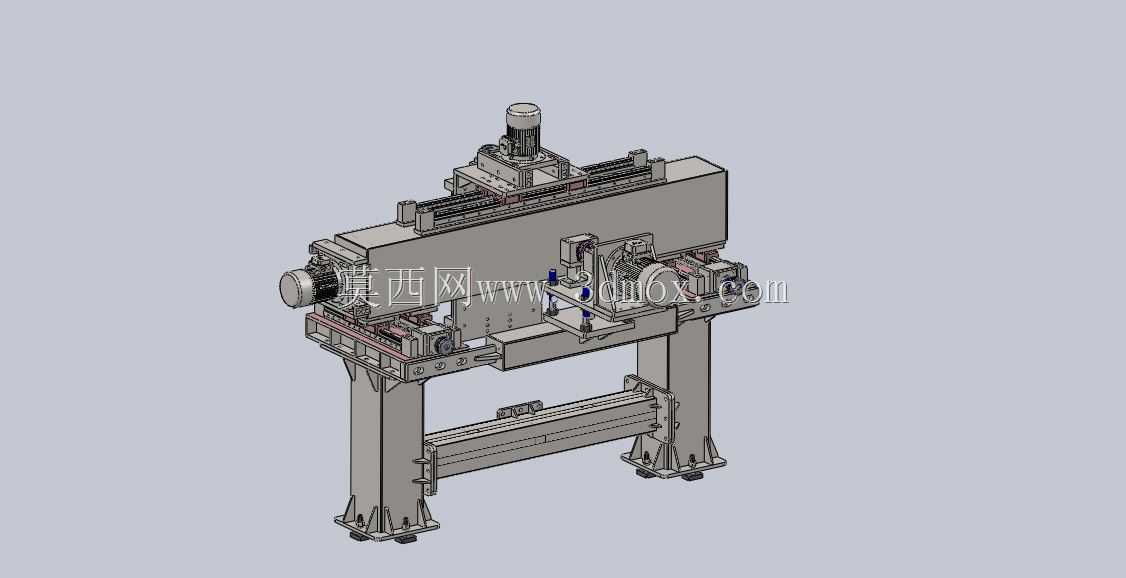

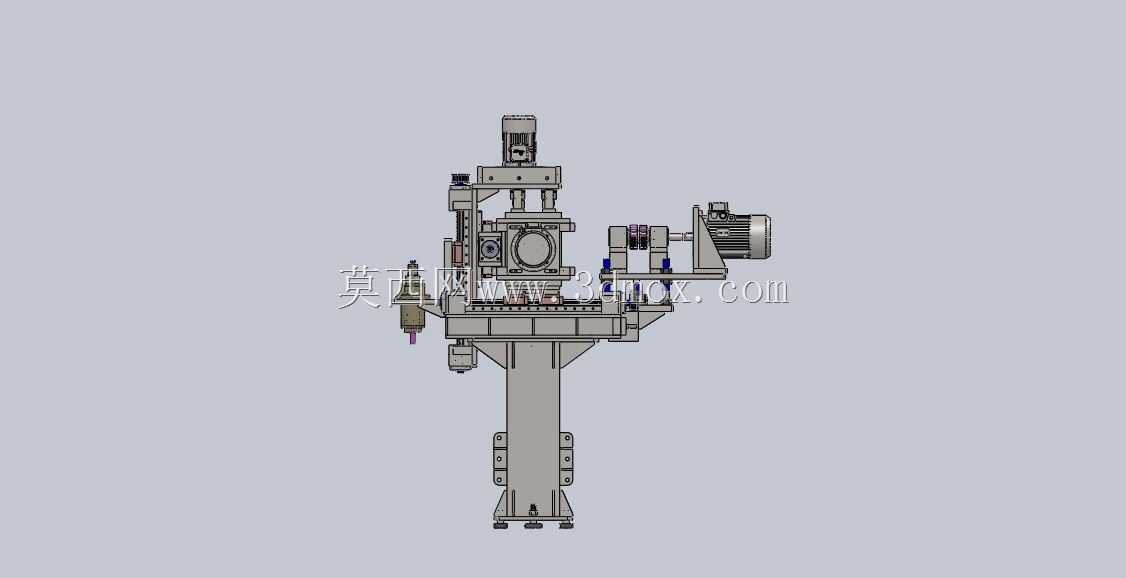

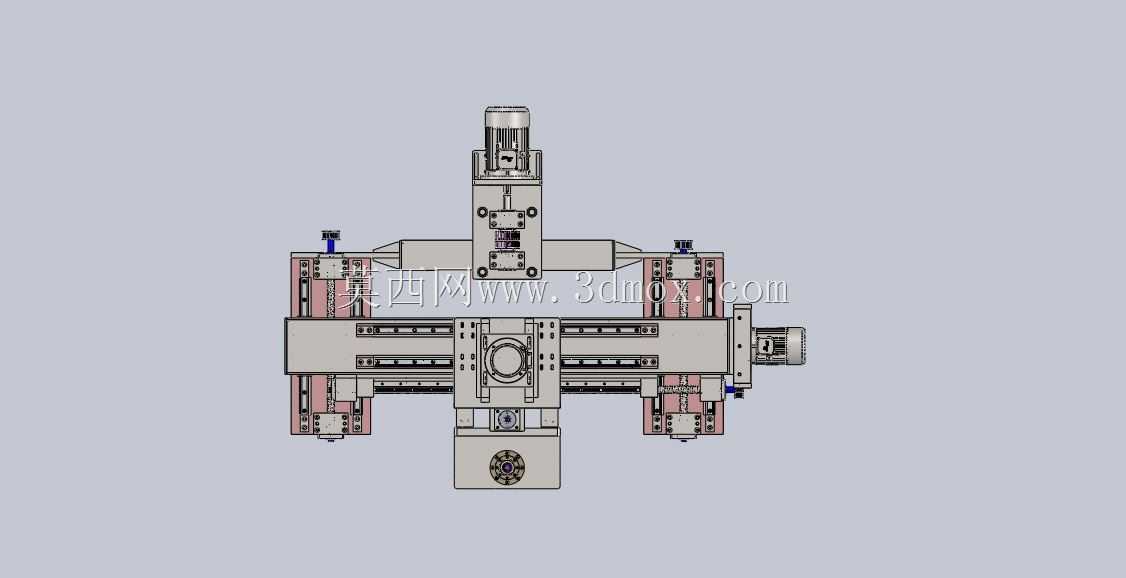

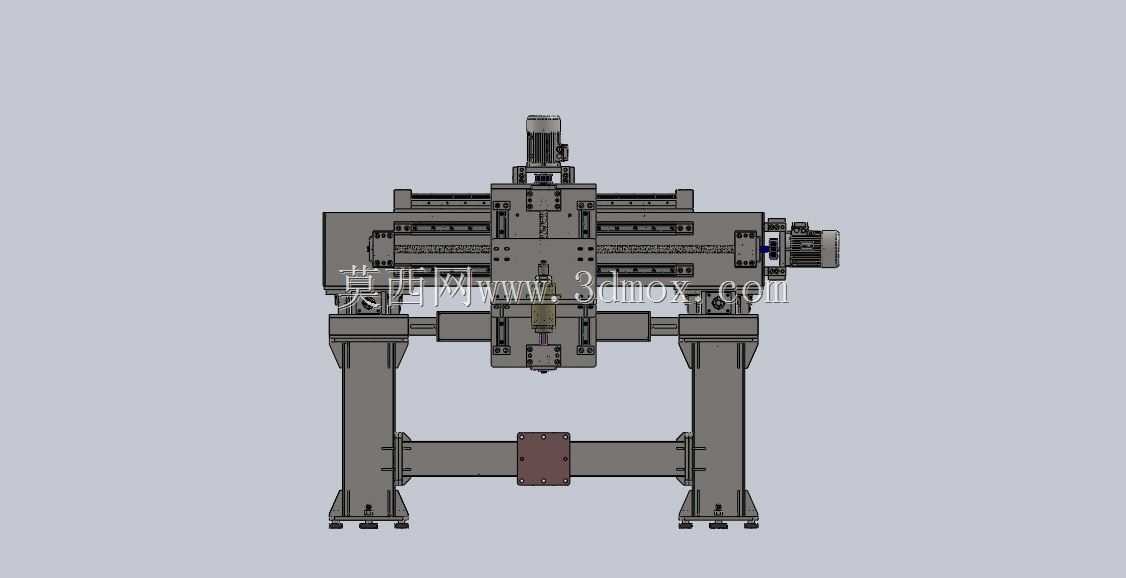

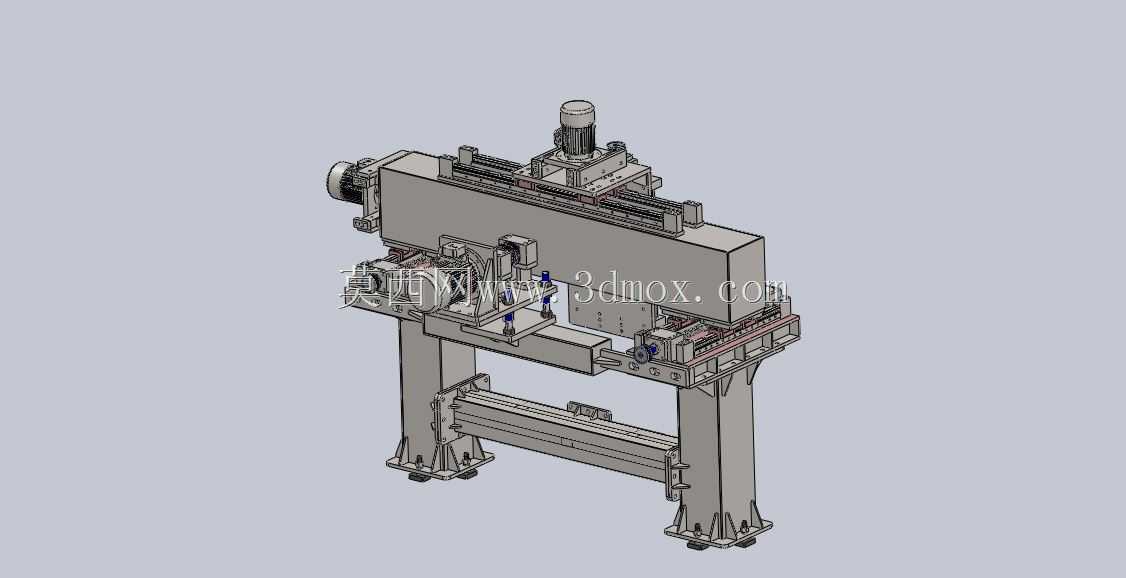

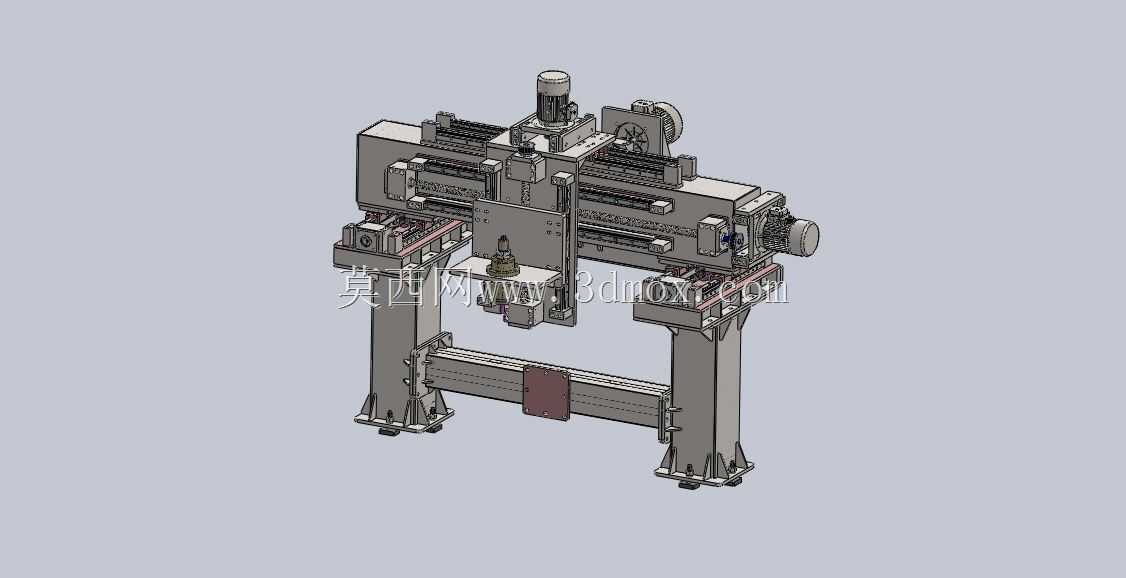

　　该设备采用双侧立柱支撑的龙门跨距布局，整机刚性优先，针对长行程、大跨距工件的定点加工作业场景设计，常见于中型金属构件的铣削、钻孔、工位移送加工产线，适配机加工车间内批量工件的自动化工序排布。整机底部为两根落地式重型立柱，立柱底面预留安装调平孔位，可直接通过地脚螺栓固定在车间混凝土地基上，立柱之间下部设置连接横梁，抵消两侧立柱受侧向切削力产生的外张形变，上部横跨布置X向长行程直线传动模组，模组两端搭载限位缓冲组件，避免滑台移动超程碰撞。横向滑台搭载Z向垂直进给主轴单元，主轴顶部配置驱动电机与减速传动组件，Z轴滑台侧面布置拖链走线结构，将动力线缆、信号管线规整收纳，随滑台往复移动时避免管线拉扯剐蹭。

　　X向横梁两端分别设置驱动端与从动支撑端，传动形式采用线性导轨配合丝杠传动，传动间隙小，进给定位精度稳定，主轴侧可根据加工工序需求换装铣头、钻削头或者专用执行端头，适配不同工艺的加工要求。设计阶段优先核算整机受力工况：切削作业时主轴端产生的径向切削力会通过Z轴滑台传递至X向横梁，因此横梁截面采用箱型焊接钢结构，在受力集中的滑台配合位置增设加强筋，降低横梁长跨距下的挠曲变形量；两侧立柱采用变截面结构，底部受力截面更大，向上逐步收窄，既保证支撑刚性，也控制整机整体重量。安装边界方面，整机左右方向为两根立柱的外侧总宽，前后方向预留主轴滑台前后移动的行程余量，顶部驱动电机位置为整机最高点，现场布局时需要在机床顶部预留电机维护拆装空间，

　　两侧立柱外侧预留传动组件检修操作位，底部地基需要做水平预处理，保证两根立柱安装面的平面度误差控制在允许范围内，避免横梁安装后出现倾斜卡滞。设备的三轴运动逻辑清晰：X轴实现加工头横向跨距移动，Z轴实现加工头垂直方向进给，配套的Y向工位可搭载工件移送台，完成工件前后方向的位置调整，三个轴系配合即可覆盖工件加工平面内所有点位的加工作业。所有传动部件外侧均设置防护挡板，隔绝加工过程中产生的切屑、切削液飞溅进入导轨丝杠配合面，延长传动部件使用寿命，整机结构无冗余复杂机构，维护点全部外露可达，日常加注润滑、检查传动带松紧的操作无需大面积拆解防护结构，非常适合非标专机产线的定制化改造，结构建模时所有配合面、安装孔位、运动行程间隙均按实际装配公差搭建，可直接用于后续工程图导出、外购件选型核算以及现场布局干涉校验。
