移动式五百公斤螺杆垂直物料提升台架

　　这套移动式垂直螺杆物料提升装置面向车间内部重载工件的短距离转运与定点升降需求设计，额定承载能力达到五百公斤，整体采用框架式钢结构布局，底部配置四只工业脚轮，可在平整厂房地面灵活推移，到位后通过轮组锁止或辅助支撑固定作业位置，兼顾移动便利性与升降作业的稳定性。

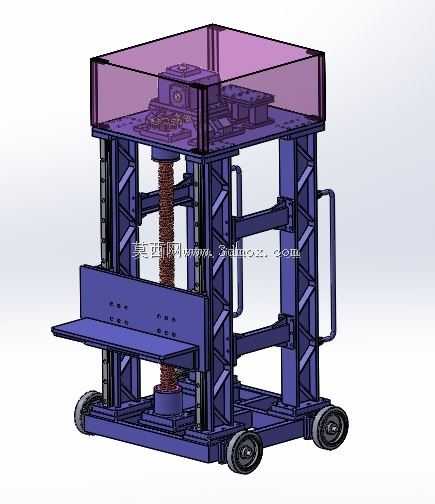

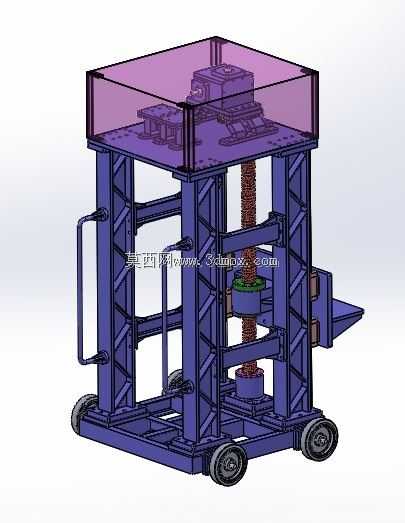

　　设备核心升降执行部件为中部竖直布置的大直径传动螺杆，螺杆上下端分别与顶部驱动安装座、底部承载基座形成定位支撑，升降滑台通过螺母副与螺杆配合，在电机驱动下沿螺杆轴线做垂直往复运动。框架四角设立式导向立柱，滑台两侧配置导向滑块或导向轮，与立柱导轨面贴合约束，能够抵消工件偏载产生的倾覆力矩，保证升降过程中滑台不发生明显偏转。顶部平台预留驱动单元安装位，可布置减速电机、联轴器及防护外罩，传动链短，维护点集中。

　　从实际应用场景看，这类提升台架多用于机加工车间工件上下料、装配线工位高度调整、模具或重型工装的临时举升，也可配合生产线旁的物料暂存区，将整箱零部件从地面抬升至操作人员便于取放的工作高度。区别于固定安装的液压升降平台，它不需要预埋基础或固定地脚，能够随生产布局调整快速转移工位，适合多品种、小批量的离散制造车间使用。

　　结构设计上，底部车架采用型钢焊接成矩形承载底盘，脚轮安装座与底盘主梁直接焊接加强，承受整机自重与工件载荷的叠加作用；两侧框架由立柱与多层横撑组成桁架式结构，横撑既作为框架的抗弯加强件，也可作为检修扶手或附件安装基点。升降滑台前端延伸出载货平台，可放置托盘、工件托架或专用夹具，侧面预留操作把手，方便人员推移整机。顶部设置半透明防护围挡，将驱动传动区域与外部作业空间隔离，避免人员误接触运动部件，同时不影响日常观察驱动运行状态。

　　外形尺寸方面，整机高度覆盖螺杆全行程加上下安装余量，框架宽度与深度依据五百公斤载荷下的稳定性校核确定，底盘轮距设计保证满载推移时不发生倾翻；安装边界仅要求作业地面平整坚实，顶部驱动区域上方预留检修空间，滑台升降行程范围内不得布置固定管线或其他干涉设备。三维建模时需重点核对螺杆螺纹参数、螺母副安装尺寸、导向立柱与滑块的配合间隙，以及脚轮承载选型与车架焊接件的干涉关系，确保后续出工程图与实际制作时结构可落地。
