100X20规格带填充边电缆布线槽结构

　　在工业电气布线、机柜内部走线、自动化生产线线缆排布场景中，这类窄幅电缆槽是规整弱电线缆、小直径控制电缆的常用构件，区别于大跨度桥架的重载承载定位，100mm宽度、20mm槽深的规格更适配控制柜内、设备侧壁、操作台内部这类空间局促的布线区域，用来梳理直径偏小的信号线缆、传感线缆、低压控制线缆，避免线缆散乱堆积干扰设备运维，也能减少线缆被周边运动部件剐蹭的风险。

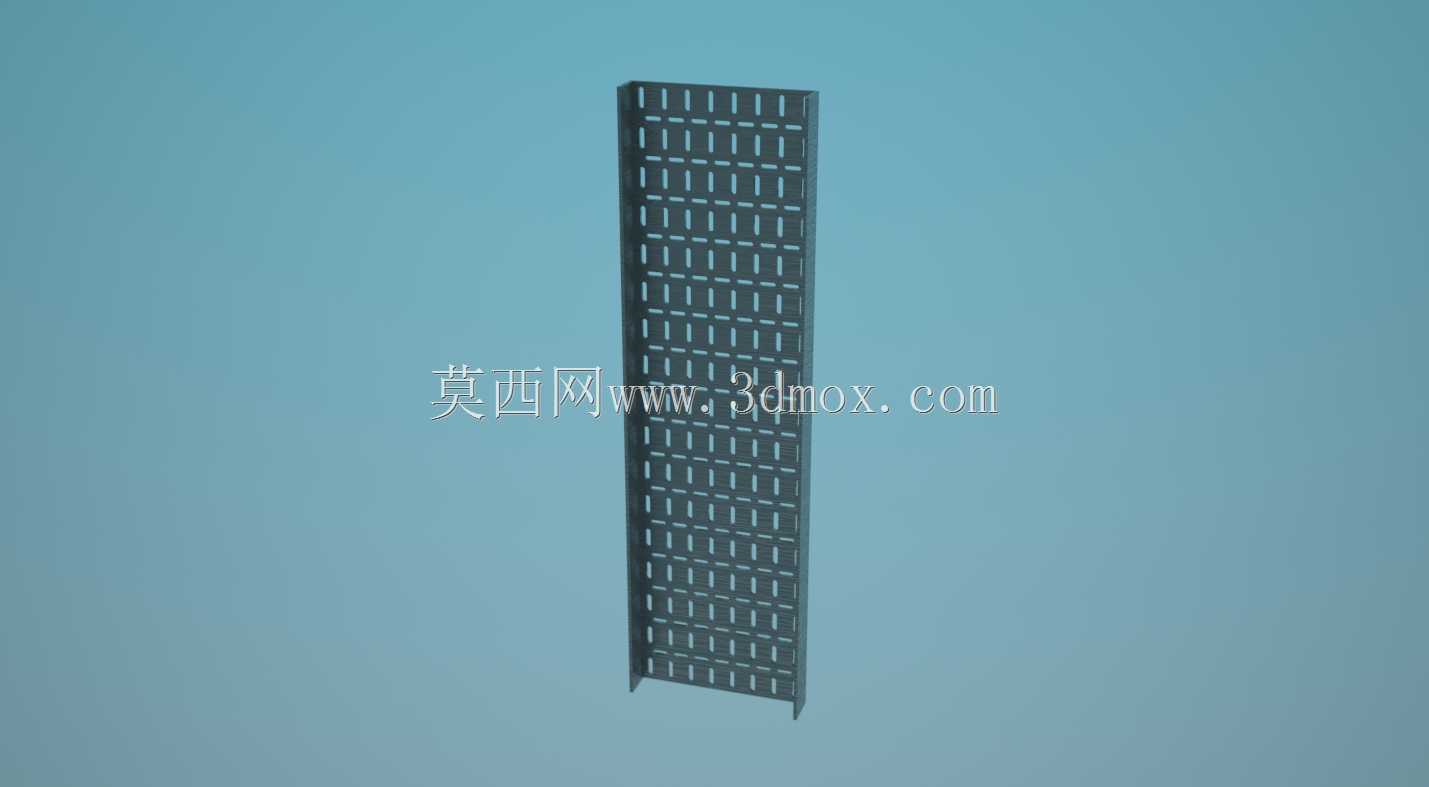

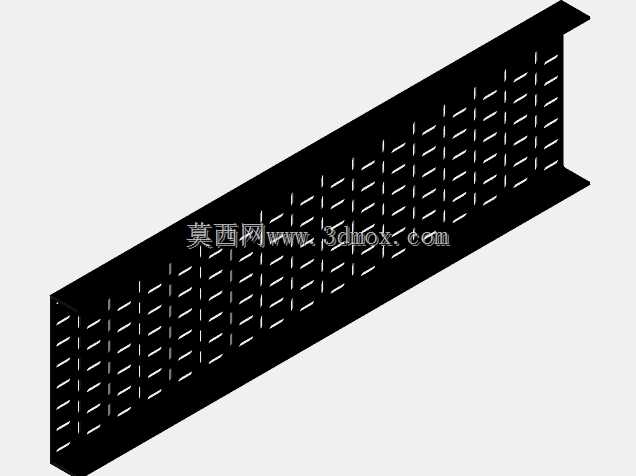

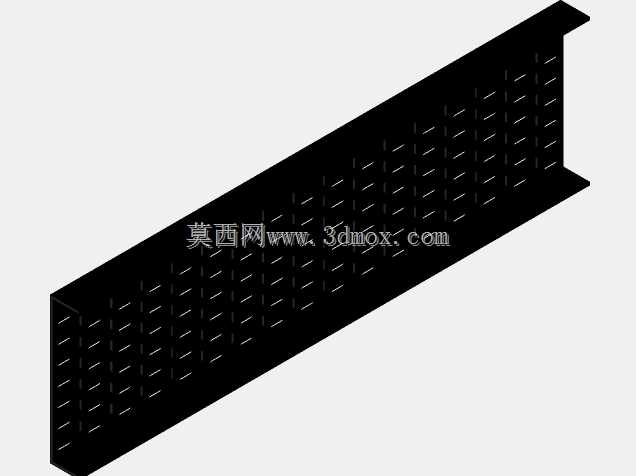

　　这款电缆槽的槽身采用通体格栅式开孔设计，并非封闭槽体结构，这种设计首先解决了封闭槽体内部线缆散热不畅的问题，排布在槽内的线缆工作时产生的热量可以通过格栅孔快速散出，尤其适配长时间通电的控制信号线缆敷设场景；其次格栅孔也为线缆的分支引出提供了便利，不需要在槽体上额外开孔，施工时可以根据现场接线位置，就近从对应格栅孔引出线缆，大幅减少现场二次加工的工作量。槽体边缘设计的0.5mm填充边，是建模时特意保留的工艺结构，实际生产中这个边既可以作为槽体拼接时的定位搭接边，也能在安装端盖、连接片时提供足够的承托面，避免薄壁槽体在连接时出现变形，同时这个窄边也能对槽内的线缆起到侧向限位作用，防止线缆从槽体侧边滑出。

　　从结构设计逻辑来看，这款电缆槽的建模完全遵循实际钣金加工的工艺逻辑，槽体的折弯半径、格栅孔的排布间距都匹配常规钣金冲压的工艺要求，格栅孔的尺寸统一，孔间距均匀，既保证了槽体的整体结构强度，不会因为开孔过多导致槽体承重后出现弯折变形，也兼顾了散热和出线的便利性。槽体的整体截面尺寸严格控制在100mm宽度、20mm深度的边界内，安装时可以直接适配同规格的槽体安装卡扣、连接角件，不需要额外做尺寸适配；槽体的长度方向可以根据现场实际布线长度进行裁切，格栅孔的等距排布也保证了裁切后剩余段的孔位依然规整，不会出现半孔、残孔影响使用的情况。

　　在实际安装场景中，这类窄款电缆槽通常采用卡扣式固定或者自攻螺丝固定，槽体背部的平整面可以完全贴合安装基面，不管是安装在冷轧钢板材质的机柜内壁，还是铝合金型材的设备框架上，都能保证贴合紧密，不会出现翘边、晃动的情况。槽内的有效容纳空间经过核算，可以容纳数十根直径1mm以内的信号线缆，或者十余根直径3-5mm的控制电缆，完全满足小型控制单元、单机设备的内部布线需求。和PVC材质的明装走线槽不同，这款金属材质的格栅电缆槽还具备一定的电磁屏蔽作用，可以减少槽内信号线缆受到的外部电磁干扰，在有变频设备、伺服驱动器的强电磁干扰场景中，这种金属槽体的布线优势会更加明显。

　　建模过程中对槽体的各个折弯角都做了合理的工艺圆角处理，没有尖锐的直角结构，既符合钣金加工的折弯工艺要求，也能避免安装施工时尖锐边角划伤施工人员、划破线缆外皮的风险。格栅孔的边缘也做了去毛刺处理的结构预留，实际生产中冲压成型后不需要额外做过多的边缘打磨，就能保证孔位边缘光滑，不会磨损线缆外皮。槽体两端的结构可以直接配套标准的端盖、转角连接件、三通连接件，实现多段槽体的拼接、转角布线、分支布线，不需要单独设计定制连接配件，能大幅降低现场施工的配件成本和安装工时。

　　从选型适配的角度来说，这款电缆槽的尺寸边界非常清晰，100mm的槽宽意味着安装时需要预留至少110mm的横向安装空间，20mm的槽深加上安装卡扣的厚度，纵向需要预留至少30mm的安装空间，在做机柜内部布局设计、设备结构布线设计时，可以直接根据这个尺寸边界预留安装位置，不会出现空间预留不足导致无法安装的问题。槽体的承重能力经过结构校核，在标准安装间距下，可以承受满槽线缆的重量不会出现明显下弯，完全满足静态布线的承重需求。
