船载导航用ONWA款海上雷达外壳结构

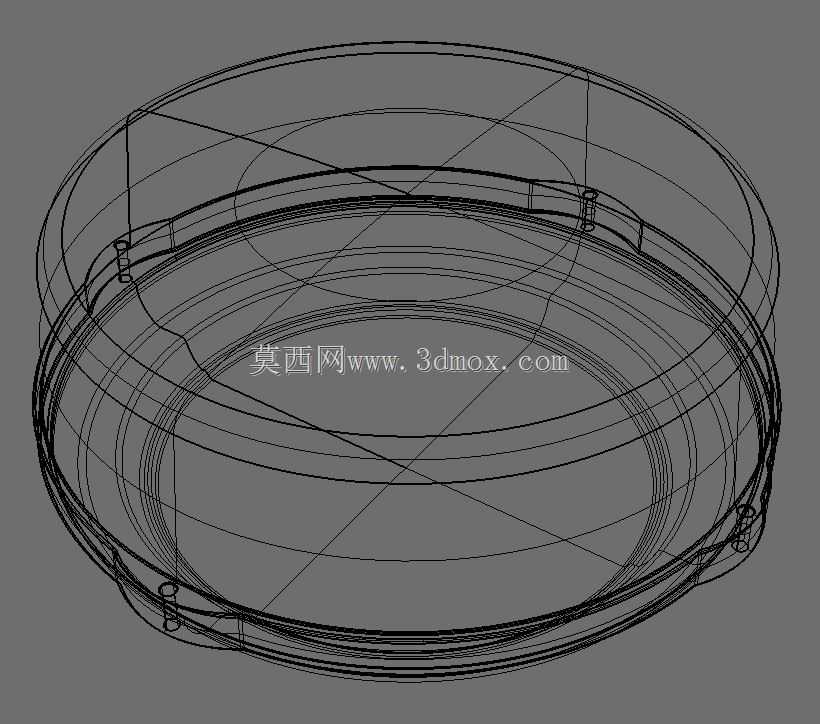

　　在近海渔业作业、商船远洋航行、海事巡逻执法等各类水上作业场景中，船载雷达是保障航行安全的核心感知设备，承担着周边障碍物探测、气象回波识别、船舶避碰辅助、近岸定位参考等关键功能，哪怕是小型作业渔船，也会配套适配对应功率等级的雷达设备，避免雾航、夜航过程中发生碰撞、偏航、触礁等风险。本次拆解建模的这款ONWA品牌雷达外壳，是面向中小型民用船舶配套的雷达单元外部防护结构，建模过程中优先还原了实际装配场景下的安装匹配逻辑，没有刻意做外观上的过度美化，顶部曲面的两处轻微成型弯曲特征也完整保留，完全贴合量产件的实际成型状态，方便后续做结构校核、安装适配时直接调用参考。

　　从实际使用工况来看，海上雷达的安装位置通常在船舶桅杆顶部的专用雷达平台上，长期处于高盐雾、强紫外线、持续振动、风雨直接冲刷的恶劣环境中，因此外壳的结构设计首先要满足防护等级要求，所有拼接缝位置都预留了密封胶条的安装槽位，上下壳体的连接点位均匀分布在壳体周圈，采用不锈钢紧固件锁紧，避免长期振动出现连接松动，同时保证接缝处的密封压力均匀，防止海浪泼溅、雨水渗入内部损坏射频与电路单元。外壳整体采用扁圆形的低风阻构型，相比棱角分明的结构，能够大幅降低高海况下强风对设备的冲击力，减少桅杆承受的额外风载荷，也能降低船舶高速航行时设备产生的风噪，避免风噪通过桅杆传导至驾驶舱影响作业人员判断。

　　建模过程中重点还原了外壳的几处核心功能结构：首先是底部的安装法兰结构，法兰上的安装孔位完全匹配常规船载雷达的标准安装支架间距，孔位周边做了局部加厚处理，能够承受船舶航行过程中持续的振动冲击，避免长期使用后安装孔出现开裂、变形；其次是壳体周圈预留的线缆穿接结构，穿线位置设计了向下的防水弯结构，配合防水格兰头安装位，能够避免雨水顺着线缆流入设备内部；再者是壳体内部的安装筋位，这些筋位的位置、高度完全对应内部射频单元、信号处理板、旋转驱动机构的安装点位，筋位厚度均匀，既能够为内部元器件提供稳定的支撑，也能在注塑成型过程中减少壳体的缩痕、变形问题，保证外壳的成型精度。

　　关于安装边界的适配，这款外壳的整体外径控制在常规中小型船载雷达的通用尺寸范围内，整体高度较低，安装后不会在桅杆顶部占用过多垂直空间，避免遮挡船舶号灯、天线等其他配套设备的安装位置，外壳的重心完全落在安装法兰的中心轴线上，安装后不会因为重心偏移导致支架承受额外的偏载，降低长期振动下支架疲劳损坏的概率。设计过程中也充分考虑了后期维护的便利性，上下壳体的连接紧固件全部采用外露式设计，维护人员在桅杆平台上不需要特殊工具就能拆开外壳，完成内部器件的检修、调试，不需要将整个雷达从桅杆上拆卸下来，大幅降低了海上作业的维护难度与安全风险。

　　从结构细节来看，外壳顶部的曲面设计并非单纯为了美观，平缓的弧面能够让落在表面的雨水、海浪溅起的水珠快速顺着弧面流到壳体边缘排出，不会在表面积水形成水膜，避免水膜对雷达信号的发射、接收造成干扰；周圈的侧壁做了轻微的拔模斜度，既满足注塑成型的脱模要求，也能减少盐雾在侧壁的附着，日常航行过程中雨水冲刷就能带走大部分附着的盐粒，降低盐雾对外壳涂层的腐蚀速度。建模时保留的顶部两处轻微弯曲特征，是量产注塑件在成型过程中因为冷却收缩产生的细微形变，这类形变在实际工程中属于可控的公差范围，不会影响设备的密封性能与信号收发效果，建模时没有刻意将曲面修正为完全理想的光滑弧面，就是为了给后续做结构仿真、装配干涉检查时提供更贴近真实量产状态的参考模型，避免设计阶段采用理想模型校核，实际试装时出现装配间隙不均、密封压合不到位等问题。

　　在航海设备的配套选型中，这类雷达外壳的结构可靠性直接决定了整套雷达设备的使用寿命，很多近海作业的船舶雷达故障，都是因为外壳密封失效导致盐雾、雨水进入内部腐蚀电路板，因此在结构设计阶段，就需要充分考虑海上工况的特殊性，不能照搬陆地电子设备的外壳设计逻辑。这款外壳的所有转角位置都做了圆角过渡，没有尖锐的棱角，一方面能够减少应力集中，提升外壳的抗冲击能力，哪怕被高空坠物、海浪卷起的杂物击中，也不容易出现开裂；另一方面圆角结构也能减少航行过程中绳索、渔网等杂物挂在设备上的概率，避免杂物拉扯导致设备移位、损坏。内部的筋位设计除了支撑内部元器件，还起到了加强壳体整体刚度的作用，不需要大幅增加壳体壁厚就能提升整体抗变形能力，控制外壳整体重量的同时，也减少了注塑材料的用量，降低量产成本。
