管道连接用系泊固定接头结构设计

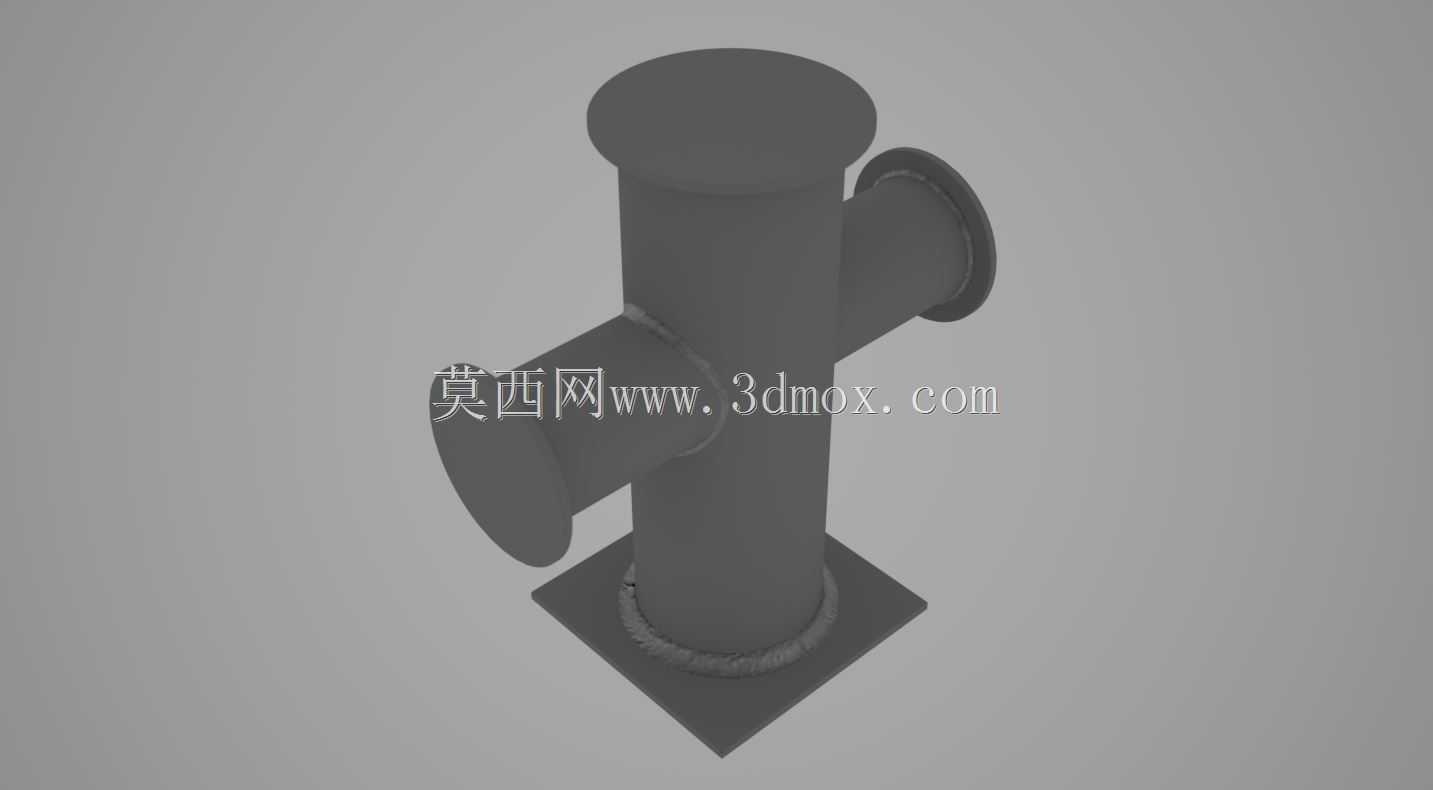

在港口系泊、海洋平台管路布设、厂区工艺管道固定的场景中，这类带方形安装底座的三通式系泊接头是兼顾管路连通与点位固定的核心构件，日常作业中既要承受管路内介质输送带来的轴向、径向载荷，也要分担外部系泊牵拉时的受力，避免管路接口因外力拉扯出现错位、渗漏甚至断裂的问题。从结构设计逻辑来看，主体采用垂直主管加两侧水平支管的三通构型，垂直主管底部与方形安装底座采用满焊连接，焊接位置做了圆弧过渡处理，能有效分散应力集中点，避免长期受载后焊缝位置出现疲劳开裂；主管顶端设置圆形封板，既可以作为盲端封堵管路末端，也能在安装时作为受力承托面，方便现场吊装对位。两侧水平支管的端部带法兰连接边，能够和同管径的外接管路通过螺栓实现快速密封对接，不需要额外焊接转接头，大幅降低现场安装的作业量。外形尺寸上，垂直方向总高480mm，方形安装底座边长460mm，两侧水平支管的外径为158mm，支管外端面到主管轴线的距离为206mm，所有尺寸单位为毫米，安装时只需要在固定点位预埋对应螺栓孔位的基础板，将底座贴合后锁紧固定螺栓即可完成主体安装，安装边界预留时需要在支管对接位置留出至少100mm的操作空间，方便法兰螺栓的紧固作业。建模过程中，先绘制垂直主管的圆柱轮廓，拉伸生成主管实体后，在主管对应高度位置绘制水平支管的截面轮廓，拉伸切除主管壁的贯通区域后再生成两侧支管实体，之后单独绘制底部方形底座，通过布尔合并将底座与主管底部对齐，在衔接位置添加圆角焊缝特征还原实际焊接的过渡结构，最后绘制支管端部的法兰凸缘、顶端封板结构，对所有锐边做0.5mm的倒角处理，避免实际加工时出现锐边割手的问题，建模完成后需要核对各段管路的同轴度、底座安装面的平面度，确保后续导出的加工图纸能直接用于生产下料。
