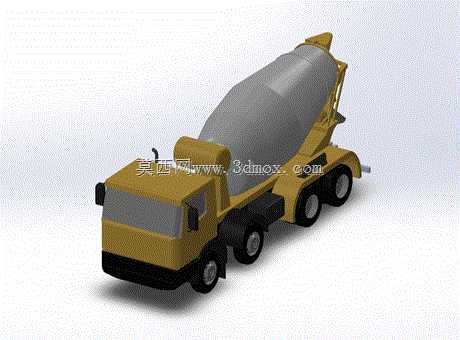

公路型混凝土搅拌运输车辆三维结构

　　商砼站出料到施工现场的运输环节，一直是混凝土施工链条里最容易出问题的节点——普通货运车厢根本没法装初凝前的拌合物，颠簸路段离析、静置后凝固都是现场常碰到的麻烦，这款公路型搅拌运输设备的结构设计，就是完全围绕这个运输场景的痛点展开的。先从底盘部分说，整车采用多轴重载重卡底盘布局，前单轴转向、后三轴承重的轴荷分配，刚好匹配满载混凝土后的总重量分布，转向轮采用小偏距设计，缩小城区狭窄路段的转弯半径，毕竟很多市政施工点都在老城区，道路宽度有限，转弯半径太大的话根本没法进场。底盘上装的安装支座全部采用螺栓连接加定位销的结构，不是焊接死的结构，后期维护的时候可以单独拆卸上装部分，不用连底盘一起报废，这一点是很多早期搅拌车设计没考虑到的，实际运营里能省不少维护成本。

　　再看核心的搅拌罐体部分，罐体采用变截面梨形结构，进料口在尾部上方，卸料槽也布置在尾部，罐体的安装倾角不是固定值，是根据底盘高度、整车重心高度反复校核过的，倾角太小的话混凝土容易在尾部堆积，倾角太大又会抬高整车重心，高速行驶或者过弯的时候侧翻风险会高很多。罐体内部的螺旋叶片是分段变螺距设计的，进料段螺距大，能快速把进料口进来的拌合物导到罐体中部，运输过程中罐体以恒定低速转动的时候，中段的等螺距叶片会持续把拌合物上下翻动，避免石子下沉、水泥浆上浮的离析问题，到了卸料的时候，罐体反转，出料段的小螺距叶片会把拌合物顺着导槽推出来，不会出现残留堵料的情况。罐体的支撑结构分前后两处，前部是托轮支撑在罐体前锥段的滚道上，后部是连接在减速机输出端的法兰盘，整个罐体的转动轴线和底盘纵梁的平行度公差控制在很小的范围内，不然转动的时候会出现周期性的跳动，时间长了托轮和滚道会出现偏磨，减速机的轴承也会承受额外的径向力，使用寿命会大幅缩短。

　　进出料系统的设计也完全贴合工地实际使用场景，进料斗的内衬采用耐磨材料，因为混凝土里的石子冲刷磨损很厉害，普通钢板用几个月就会磨穿，进料口和罐体之间的密封采用多层橡胶圈，避免运输过程中漏浆污染路面，现在很多城市对工程车辆的路面遗撒管控很严，漏浆的话根本没法上路。尾部的卸料槽是可折叠、可摆动的结构，不用的时候可以向上折叠固定，减少整车长度，卸料的时候可以左右摆动一定角度，调整卸料位置，不用反复挪动车辆就能对准工地的料斗或者泵车进料口，卸料槽下面还留了安装加长槽的接口，碰到卸料位置距离远的场景，可以接上加长槽延伸卸料距离。

　　水路系统的布置也考虑了实际使用需求，水箱安装在底盘侧面的空闲位置，不占用上装的安装空间，水路一方面可以在进料后冲洗进料斗残留的混凝土，避免凝固后堵在进料口，另一方面运输到现场后，如果混凝土坍落度损失太大，可以按照配比添加少量水，在罐体转动的时候重新搅拌，调整拌合物的和易性，不过水路的流量计是必须校准的，不能随便加水，不然会影响混凝土的最终强度。整车的外围还设计了防护栏和爬梯，爬梯布置在罐体侧面，方便操作人员爬到罐体顶部检查进料口或者清理残留，防护栏的高度符合工程车辆的安全规范，避免行驶过程中人员或者杂物卷入转动的罐体。

　　从建模的角度来说，这个模型的结构还原度很高，各个部件的装配关系都和实际车辆一致，底盘的车架、悬架、车轮的位置都符合重卡的实际参数，罐体的曲面、叶片的螺旋线都按照实际的搅拌参数设计，不管是用来做工程场景的渲染，还是做结构教学的演示模型，或者是专用车设计的参考结构，都能满足需求。实际做这类专用车设计的时候，还要考虑上装之后的整车高度，要符合道路通行的限高要求，罐体的容积也要和底盘的承载能力匹配，不能为了多拉料盲目加大罐体，不然轴荷超过限值，不仅上牌过不了，路上行驶也有很大的安全隐患。另外，罐体的转动驱动系统，不管是采用液压驱动还是机械驱动，安装位置都要预留足够的维护空间，方便后期更换液压油、检修减速机，这些细节在模型里也都有体现，没有出现部件干涉的情况，各个运动部件的运动边界都留了足够的间隙，比如罐体转动的时候不会和驾驶室、防护栏发生碰撞，卸料槽摆动的时候不会碰到后轮或者尾灯，这些都是实际设计里必须反复校核的安装边界条件。
