小型混凝土搅拌运输作业车结构设计

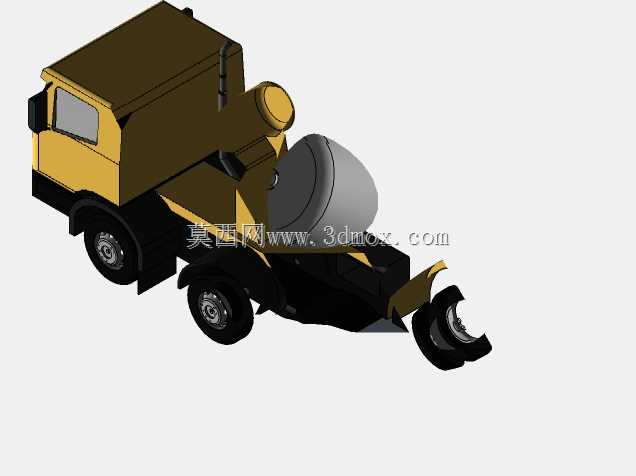

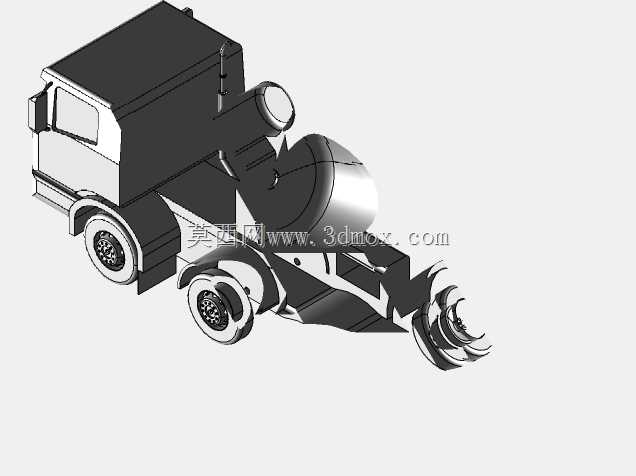

　　这款小型搅拌运输设备的三维结构设计，核心瞄准城镇狭窄施工区域、乡村自建房、市政零星修补这类大型搅拌车无法驶入的作业场景，解决小体量混凝土运输过程中离析、初凝的实际工程痛点。从结构布局来看，整车采用轻卡底盘作为承载基础，驾驶室与常规小型货运卡车通用化程度较高，能够降低后续生产制造的零部件采购成本，也方便后期运维配件的替换。搅拌罐体采用前倾式安装布局，进料口设置在罐体前端靠近驾驶室后方的位置，出料槽延伸至车尾区域，这种布局能够在车辆行驶过程中借助罐体的持续低速转动，让罐内混凝土的骨料、水泥浆体保持均匀悬浮状态，避免长距离小批量运输时出现骨料沉底、浆料分层的问题。

　　设计过程中首先考虑的是整车的通过性边界，相比常规大型搅拌车动辄2.5米以上的车身宽度、9米以上的整车长度，这款小型搅拌车的车身宽度控制在2米以内，整车长度压缩至6米级别，最小转弯半径适配乡村3.5米宽度的硬化道路、小区内部施工便道的通行要求，能够直接将搅拌完成的混凝土输送至基坑旁、浇筑点位旁，省去二次转运的人工与设备成本。罐体的支撑结构采用前后双托轮配合浮动支撑座的设计，前端通过连接法兰与驱动减速机构相连，后端的滚道贴合在两个对称布置的托轮上，能够吸收车辆行驶在颠簸路面时产生的罐体跳动量，避免刚性连接结构出现焊缝开裂、连接螺栓断裂的问题。

　　罐体内部的螺旋叶片采用变螺距设计，靠近进料口的位置螺距较大，能够快速将投入的混凝土导向罐体中部，罐体中部的螺距适中，保证搅拌过程中物料的上下翻动幅度，靠近出料口的位置螺距收窄，在卸料时能够借助罐体的反向转动，快速将混凝土顺着叶片导向出料槽，卸料残留率控制在较低水平。水路系统预留了压力水箱安装位，既可以在运输过程中向罐内补充少量水分调整混凝土坍落度，也能够在卸料完成后快速冲洗罐体内部残留的混凝土结块，避免残留浆料凝固后占用罐体有效容积、增大整车整备质量。

　　底盘部分的悬挂采用钢板弹簧结构，适配工程场景下的重载需求，后轮采用双胎布置，提升满载状态下的承载能力与行驶稳定性，制动系统兼顾气刹的制动力度，满足短距离城乡道路行驶的安全要求。出料槽设计为可折叠、可左右摆动的结构，在行驶状态下可以将出料槽向上折叠固定，减小整车的外廓尺寸，避免行驶过程中剐蹭道路两侧的障碍物；卸料时可以根据浇筑点位的位置，左右调整出料槽的偏转角度，最大偏转角度覆盖车尾180度范围，无需频繁调整车辆停靠位置就能完成不同点位的卸料作业。

　　从功能匹配角度，这款设备的罐体有效容积适配小体量混凝土作业需求，单次运输量刚好匹配乡村民房圈梁浇筑、市政人行道修补、小区管网回填保护层浇筑这类单次混凝土需求量在3-4方的作业场景，不会出现大罐车运输小方量混凝土时的运力浪费问题，也能避免混凝土长时间滞留在罐内导致的性能下降。驾驶室后方预留了操作平台与防护栏杆，操作人员可以站在平台上完成进料观察、卸料操作、罐体清洗等作业，平台表面做了防滑纹理设计，边缘的防护栏杆高度符合工程作业的安全防护要求，避免湿滑环境下操作人员失足跌落。

　　整车的管线布置采用沿底盘纵梁走线的方式，液压管路、电气线路都设置了固定卡扣与防护套管，避免行驶过程中管线晃动磨损，也能防止工地路面的碎石、凸起物剐蹭管线造成故障。液压驱动系统的油泵、马达布置在罐体下方的底盘空间内，既能够借助行驶过程中的气流带走液压系统工作产生的热量，也不会占用额外的上装空间，检修时可以从底盘侧方的预留检修口完成滤芯更换、油位检查等日常维护操作。
