工程运输用混凝土搅拌运输设备结构设计

　　在商砼配送的工程场景里，这类搅拌运输设备的核心作用是解决混凝土从拌合站到浇筑现场的离析问题，毕竟预拌混凝土的初凝时间有限，长距离运输过程中必须保持罐体持续低速转动，才能保证骨料与水泥浆体始终处于均匀悬浮状态，避免出现结块、分层导致的废料问题。从实际作业的工况来看，设备需要适配城市道路通行、工地临时便道行驶的多重需求，既要满足市政工程商砼配送的合规上路要求，也要能应对工地非铺装路面的颠簸工况，罐体的安装角度、支撑结构的强度都要经过载荷校核，避免行驶过程中出现罐体移位、结构应力集中的问题。

　　从功能设计层面来看，罐体的有效容积参数是核心设计指标，湿料运输状态下的额定装载容量要匹配常规工地单次浇筑的供料节奏，干料运输模式下的容量设置则要适配长距离、无拌合站配套的偏远作业场景，附带的水箱容量既要满足罐体内部清洗的用水需求，也要能在特殊工况下对混凝土坍落度进行微调，保证到场混凝土的和易性符合浇筑要求。罐体内部的螺旋叶片导向设计是结构核心，正转时完成物料的搅拌、混合动作，反转时顺着螺旋导程将拌合好的混凝土均匀卸出，叶片的螺旋角度、耐磨层铺设位置都要结合物料流动轨迹反复调整，避免卸料残留、搅拌死角的问题。

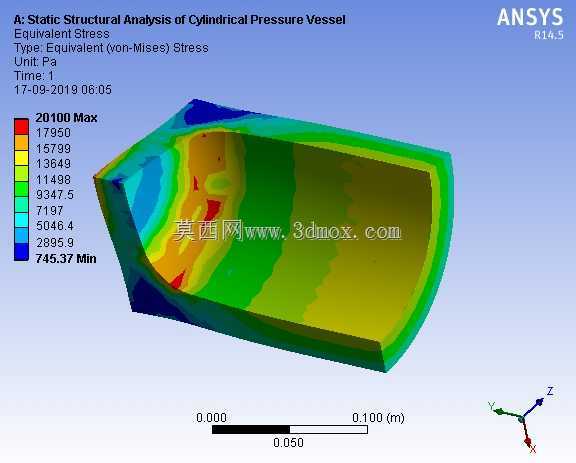

　　设计过程中首先要确定整车的载荷分布，满载状态下混凝土的重量占整车总重的比例较高，罐体的支撑座位置要匹配底盘的承重梁分布，前后支撑的受力点要经过应力仿真验证，就像图中展示的应力云图校核逻辑，要重点关注罐体与车架连接位置、变径段的应力集中区域，通过局部加厚、增设加强筋的方式分散载荷，避免长期交变载荷下出现结构开裂。罐体的倾斜角度设置要兼顾搅拌效率与行驶稳定性，倾角过大会导致整车重心偏高，转弯时侧翻风险上升，倾角过小则会增大搅拌叶片的驱动阻力，同时提升卸料残留率，需要在两者之间找到最优的平衡值。

　　安装边界方面，除了要匹配通用重卡底盘的安装孔位，还要预留进出料装置、清洗管路、驱动液压系统的安装空间，进料斗的位置要方便拌合站的出料口对接，卸料槽的长度、摆动角度要覆盖不同高度的浇筑作业面，不用额外增设接料溜槽就能完成大部分场景的卸料作业。液压驱动系统的布置要避开高温排气组件，同时预留检修操作空间，日常维护时不用拆解罐体就能完成液压油更换、密封件检修的操作。整车的外形尺寸要符合道路通行的限高、限宽要求，罐体最高点不能超过常规道路的限高阈值，两侧突出部件不能超出车身外廓的合规范围，保证城区作业时的通行便利性。

　　实际作业中，这类设备还要适配不同标号混凝土的搅拌需求，罐体的转动转速可以根据物料状态调整，运输过程中保持低速转动，装料、卸料阶段切换到较高转速，保证进料顺畅、卸料彻底。罐体外部的防护结构要能抵御行驶过程中的飞溅物冲击，同时预留检修爬梯、操作平台的安装位置，方便操作人员在工地现场完成卸料操作、设备检查。针对工地常见的扬尘、泥水工况，罐体连接位置的密封结构要做耐磨、防渗漏设计，避免水泥浆体渗漏到路面或者车架上，减少日常清理的工作量，也防止浆体凝固后影响结构件的正常动作。
