双联行星轮系四倍速减速传动结构

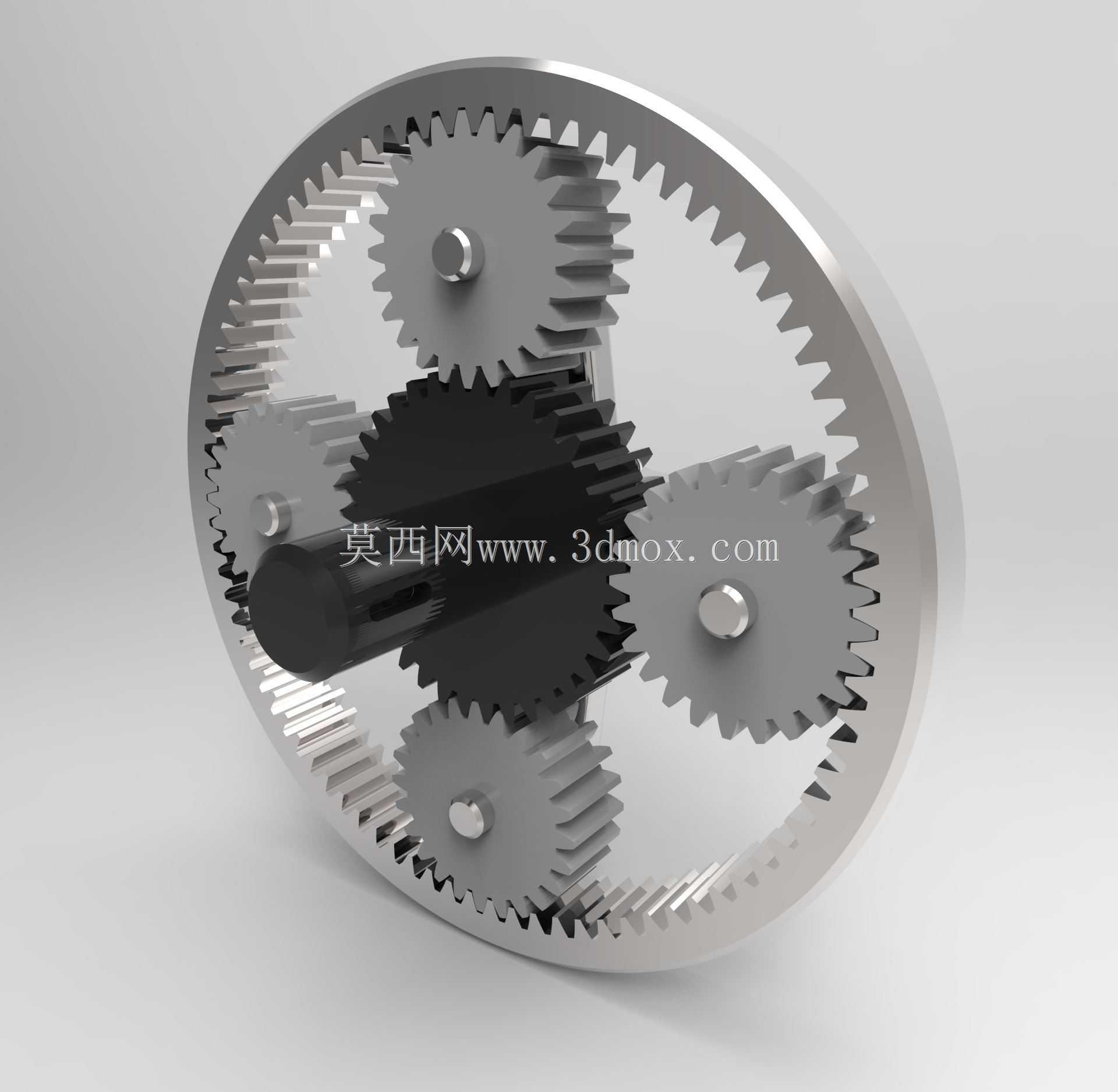

　　这套双联行星轮系传动结构，核心采用四个均匀分布的双联行星轮布局，相比常规单行星轮的NGW型结构，能在同等径向安装尺寸下实现更大的传动比，同时将输入载荷均匀拆分到四组啮合齿面上，大幅降低单对轮齿的接触应力，适合在安装空间受限、输出扭矩要求较高的传动场景中使用。从实际应用场景来看，这类结构常被集成在小型伺服执行机构的末端、自动化输送线的驱动单元、轻型AGV的行走减速模块里，尤其是对传动回差有一定要求、径向尺寸不能过大的安装场合，四行星轮的布局能让啮合刚度更均匀，运行过程中不会出现单组轮齿受力突变带来的振动问题。

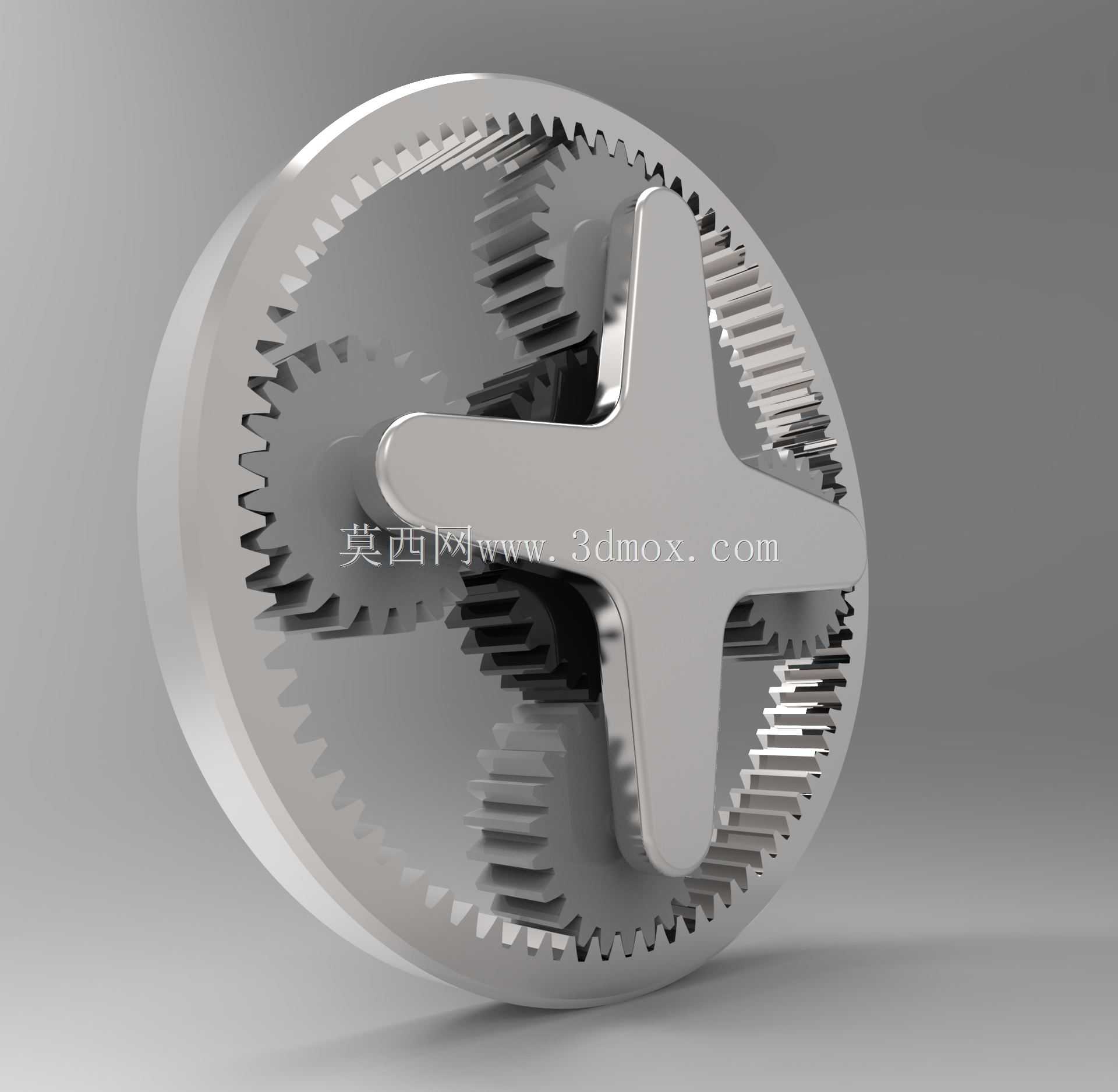

　　设计思路上，这套结构没有采用常规的单行星轮与太阳轮、内齿圈直接啮合的形式，而是将行星轮做成双联阶梯齿轮，大直径齿段与固定内齿圈啮合，小直径齿段与输出端的太阳轮啮合，输入动力直接连接行星架，动力从行星架输入后，带动双联行星轮沿固定内齿圈做公转，同时双联轮自身的自转通过小直径齿段将动力传递给输出太阳轮，整个传动链没有额外的惰轮，功率传递路径短，机械效率能稳定保持在较高水平。四组行星轮沿圆周方向均匀90度分布，安装时不需要额外做载荷分配的修配，依靠加工精度就能保证各轮齿的啮合间隙均匀，相比三行星轮的布局，在同等齿宽参数下能承载的扭矩提升近三成，同时运转时的径向合力相互抵消，支撑轴承的受力状态更好，能有效延长支撑部件的使用寿命。

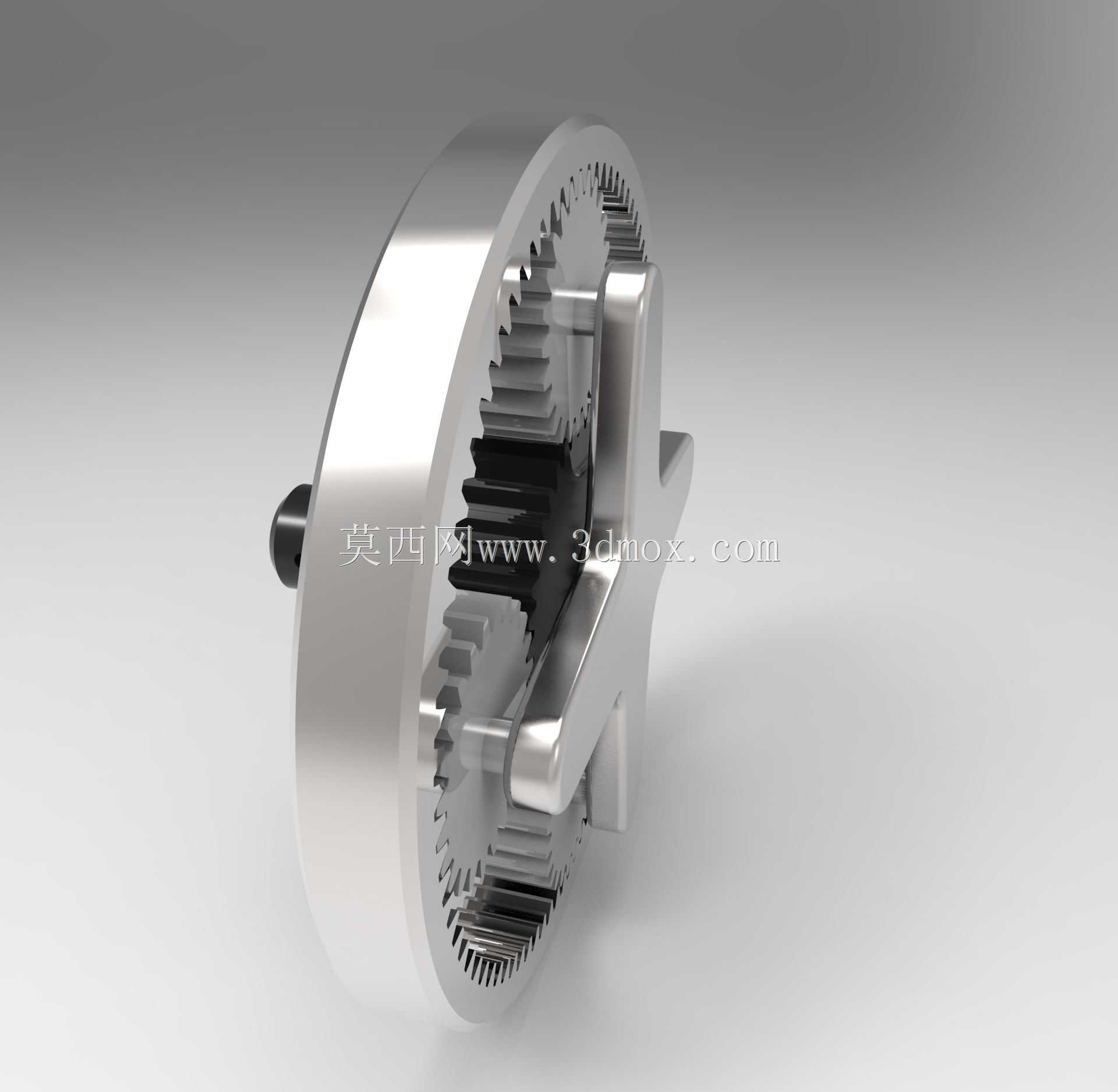

　　从安装边界来看，这套结构的最外侧是固定内齿圈的外圆柱面，可直接作为安装定位基准，与设备的安装基座采用过渡配合加骑缝销固定即可，不需要额外设计复杂的定位法兰。输入端的行星架中心设置有标准的轴孔与键槽，可直接与驱动电机的输出轴连接，轴向定位依靠轴端挡圈就能完成固定；输出端的太阳轮轴伸长度预留了足够的联轴器安装空间，不会出现与周边结构干涉的问题。所有齿轮的齿顶圆与相邻结构的间隙都预留了足够的安全值，即使在热态运行下，齿轮受热膨胀也不会出现齿顶刮碰壳体的问题。

　　功能特性方面，这套双联行星结构的传动回差能控制在很小的范围内，因为四组轮齿同时啮合，齿侧间隙的影响被均匀分散，正反转切换时的空程量远小于普通定轴齿轮减速结构。运行过程中，双联行星轮的公转与自转运动合成后，输出端的转速波动非常小，不需要额外添加飞轮结构就能保证输出转速平稳。齿轮的啮合部位采用飞溅润滑即可满足长期运行需求，不需要设计复杂的强制润滑油路，整体结构的维护成本很低。另外，整个轮系的轴向尺寸非常紧凑，双联齿轮的两个齿段集成在同一个轮坯上，相比分体式装配的行星轮，省去了齿轮之间的连接紧固件，进一步压缩了轴向安装空间，适合在轴向尺寸受限的扁平式安装场合使用。

　　实际选型适配时，这套结构的固定内齿圈可以根据设备的安装需求做成一体式机壳，不需要额外加工独立的内齿圈零件，能进一步减少整机的零件数量，降低装配复杂度。行星轮的支撑采用滑动轴承或者滚针轴承都可适配，根据实际运行的转速高低选择对应的支撑形式即可，行星架上的行星轮轴孔位置精度直接决定了整个轮系的传动平稳性，加工时需要保证四个轴孔的位置度公差在合理范围内，避免出现个别行星轮受力过载的问题。齿部参数设计上，双联齿轮的两个齿段采用相同的模数，方便加工时一次装夹完成两个齿段的滚齿加工，减少装夹带来的齿向误差，同时内齿圈与输出太阳轮也采用同模数参数，能减少加工时的刀具种类，降低制造成本。
