双联同轴传动齿轮总成结构设计

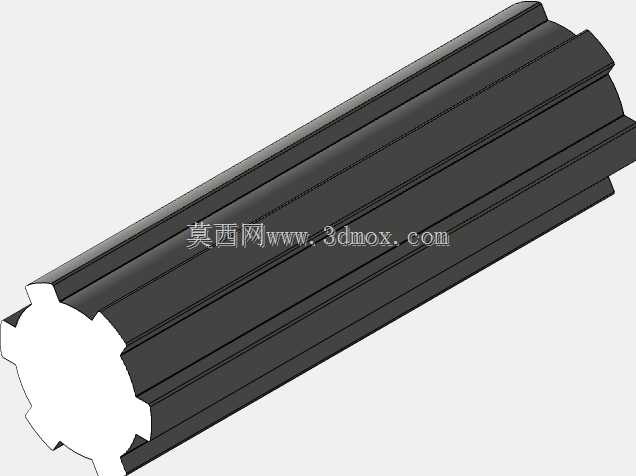

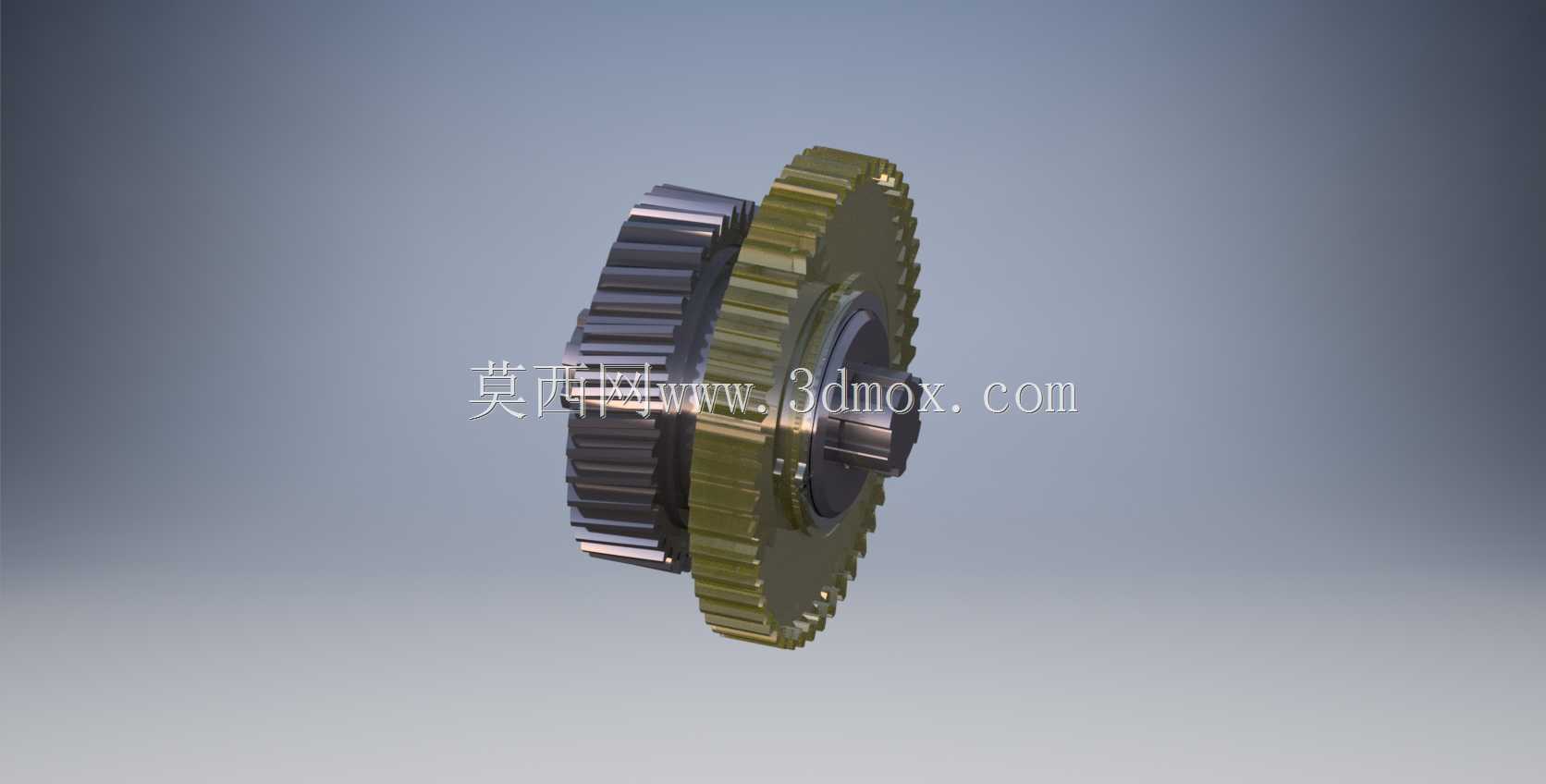

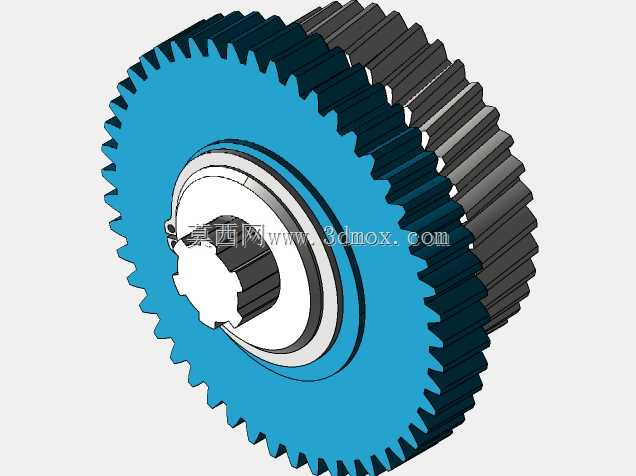

　　这套双联齿轮总成的结构设计，核心是为了在有限的安装空间内实现两级不同传动比的动力传递，在小型动力传输工位、教学实验台架、低速传动模组这类对轴向安装尺寸有严格限制的场景里，这类结构的应用十分普遍。从实际装配逻辑来看，两个不同齿形参数的齿轮与中间轮毂采用一体化同轴设计，省去了分体式齿轮装配所需的键连接、轴向定位套等冗余零件，既压缩了整体轴向占用空间，也减少了装配环节的累计误差，避免了分体齿轮长期运行后出现的键槽磨损、齿轮轴向窜动等常见故障。

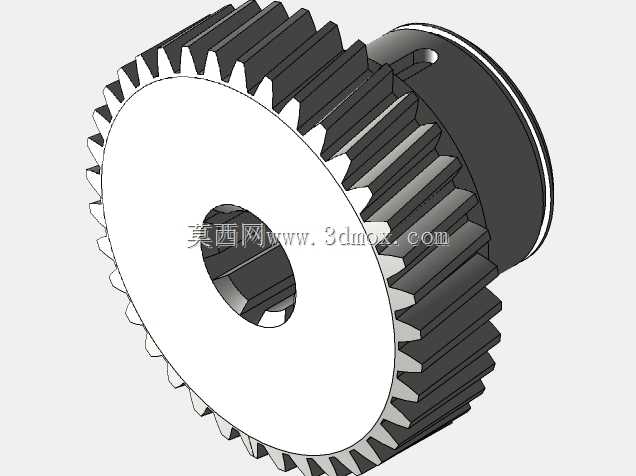

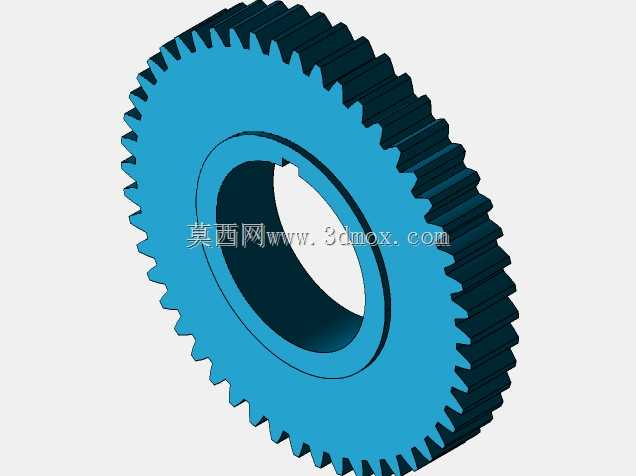

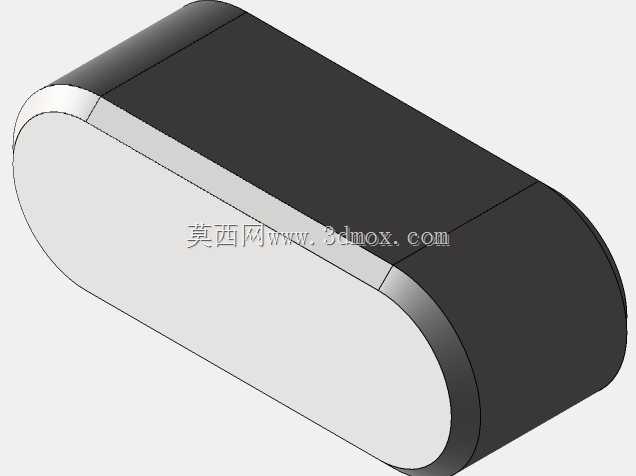

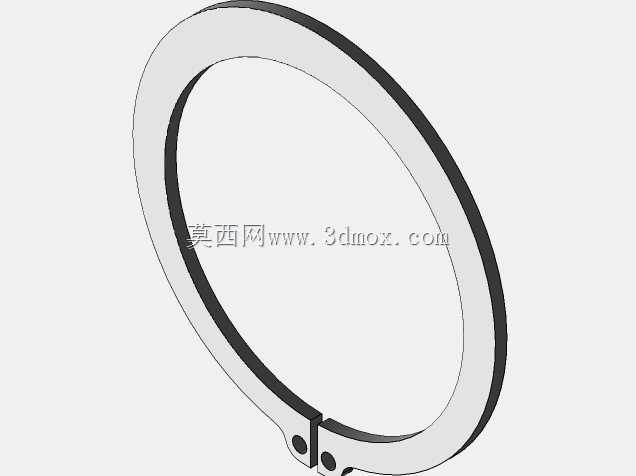

　　从功能特性上区分，直径更大的斜齿段主要承担低速大扭矩的动力输入，斜齿的啮合重合度更高，传动过程中齿面接触是渐进式的，能有效降低啮合冲击与运行噪音，适合输入端扭矩波动较大的工况；直径更小的直齿段则负责高速端的动力输出，直齿结构不存在轴向分力，对支撑轴承的轴向载荷要求更低，能简化两端支撑结构的选型，同时直齿的加工与修形难度更低，后期维护更换的成本也更可控。中间的轮毂部位做了阶梯式的轴孔设计，轴孔内壁预留了键槽安装位，能与对应直径的传动轴实现周向固定，轮毂两端的轴肩尺寸经过匹配计算，刚好能卡在两端轴承的内圈端面，不需要额外加装轴用挡圈就能实现轴向定位，进一步简化了装配流程。

　　设计过程中首先要确认的是安装边界约束，整体径向最大尺寸由大齿轮的齿顶圆决定，装配时需要预留至少1.5倍模数的径向间隙，避免齿顶与周边的箱体壁、相邻传动部件发生运动干涉；轴向尺寸则要匹配安装腔的宽度，轮毂两端伸出的轴段长度要与轴承内圈的宽度完全适配，过长会导致轴承装配不到位，过短则会出现轴向窜动的间隙。齿部参数的匹配是设计的核心环节，两个齿轮的模数根据各自传递的扭矩分别选定，大齿轮模数更大以满足大扭矩下的齿根弯曲强度要求，小齿轮模数适当缩小以匹配高速传动的齿面接触强度，两段齿轮的分度圆要保持严格的同轴度，形位公差控制在0.02mm以内，否则运行时会出现啮合间隙不均、齿面偏载的问题，大幅缩短齿轮的使用寿命。

　　从实际使用的工况适配来看，这套齿轮总成适合在润滑条件良好的闭式传动箱内使用，齿面经过表面硬化处理后，能承受长期交变载荷的冲击，运行时的动力传递效率能稳定保持在96%以上。在做三维建模的过程中，齿廓的生成严格按照渐开线齿形的参数方程绘制，齿根过渡圆角做了优化处理，避免应力集中导致的齿根断裂问题，同时对轮毂的减重槽做了等强度设计，在不降低整体结构刚度的前提下，尽可能减少零件的整体重量，降低传动过程中的转动惯量，让启停阶段的动力响应更迅速。这类双联齿轮结构相比分体式的齿轮传动组，零件集成度更高，装配工序更少，在小功率传动设备、教学演示装置、小型自动化设备的传动模组中，能有效降低整体的制造成本与装配难度，同时提升传动系统的运行可靠性。
