G3/4口径气动控制直通式流体阀结构

　　这款气控阀的通径规格为G3/4英寸，属于气动驱动的截止类流体控制元件，在工业流体管路系统中应用场景十分广泛，从普通的压缩空气管网分支控制，到中小型水处理设备的管路通断切换，再到轻工灌装设备的流体通路启闭，甚至部分低压工况的惰性气体输送管路都能见到这类结构的身影。不同于手动阀需要人工近距离操作，也不同于电磁阀需要配套电控回路，这款阀依靠气动执行机构直接驱动阀芯动作，在防爆要求较高的化工车间、存在强电磁干扰的焊接作业工位、或是没有布置电控信号的简易气动回路中，都能稳定完成管路的通断控制，不需要额外做防爆屏蔽处理，适配性更强。

　　从结构设计逻辑来看，这款阀采用了执行机构与阀体直连的集成式布局，上部的气动执行部分为活塞式结构，压缩空气通入执行器腔室后推动活塞下行，带动下部的阀芯压紧阀座实现管路截断，排气后活塞依靠内置复位弹簧回位，阀芯抬起实现管路导通，这种直动式的驱动结构响应速度快，没有额外的传动连杆间隙，动作行程短，启闭位置重复精度高，不会出现长期使用后传动件磨损导致的阀芯关不到位问题。阀体部分采用角式直通流道，介质从一端内螺纹接口进入，经过阀芯密封座后从另一端接口流出，流道转弯处做了圆弧过渡处理，尽可能降低介质流经时的压损，减少湍流产生的噪音与冲蚀，对于含有少量微小固体杂质的低压流体工况，也能降低杂质在阀腔内淤积的概率。

　　在安装边界与尺寸适配方面，这款阀的两端连接接口为标准G3/4圆柱内螺纹，匹配同规格的外螺纹管路接头，不需要额外定制转接件就能直接接入现有常规管路系统。上部执行机构的四个安装孔位呈矩形对称分布，既可以直接通过阀体两端的螺纹接口串联在管路中，也可以借助上部的安装孔位将阀整体固定在设备安装板上，避免管路长期承重导致的螺纹接口渗漏。执行机构的进气接口设置在缸体侧面，接口规格为常规气动快插接头适配尺寸，现场配管时可以根据安装空间选择左侧或右侧的进气位，不需要额外调整阀的整体安装朝向。整体结构的轴向总高度控制在紧凑范围内，相较于同通径的电磁先导阀，占用的垂直安装空间更小，在设备内部管路排布密集、垂直空间有限的场景下，更便于布局安装。

　　从功能特性来看，这款阀的密封副采用软质密封结构，阀芯密封面与阀座的贴合度高，低压工况下的密封性能可靠，正常使用时不会出现内漏问题。执行器的缸体与活塞之间采用双重密封圈结构，既保证了驱动腔的气压密封性能，也能阻挡外界粉尘、水汽进入执行器内部，延长内部运动件的使用寿命。阀体与执行器的连接部分采用螺纹锁紧加密封垫的结构，既保证了连接强度，也避免了阀腔内的介质顺着连接缝隙渗漏到执行机构侧。在实际选型应用中，需要注意这款阀的适用压力范围，驱动气压需要保持在常规气动系统的工作压力区间内，驱动压力不足会导致阀芯关不严，驱动压力过高则会加速密封件的磨损，缩短阀的整体使用寿命。另外这款阀的流道设计针对洁净度一般的流体做了优化，但不适合用于含有强腐蚀性、高粘度或是带有硬质大颗粒杂质的介质工况，否则容易造成阀芯密封面划伤、流道堵塞等问题。

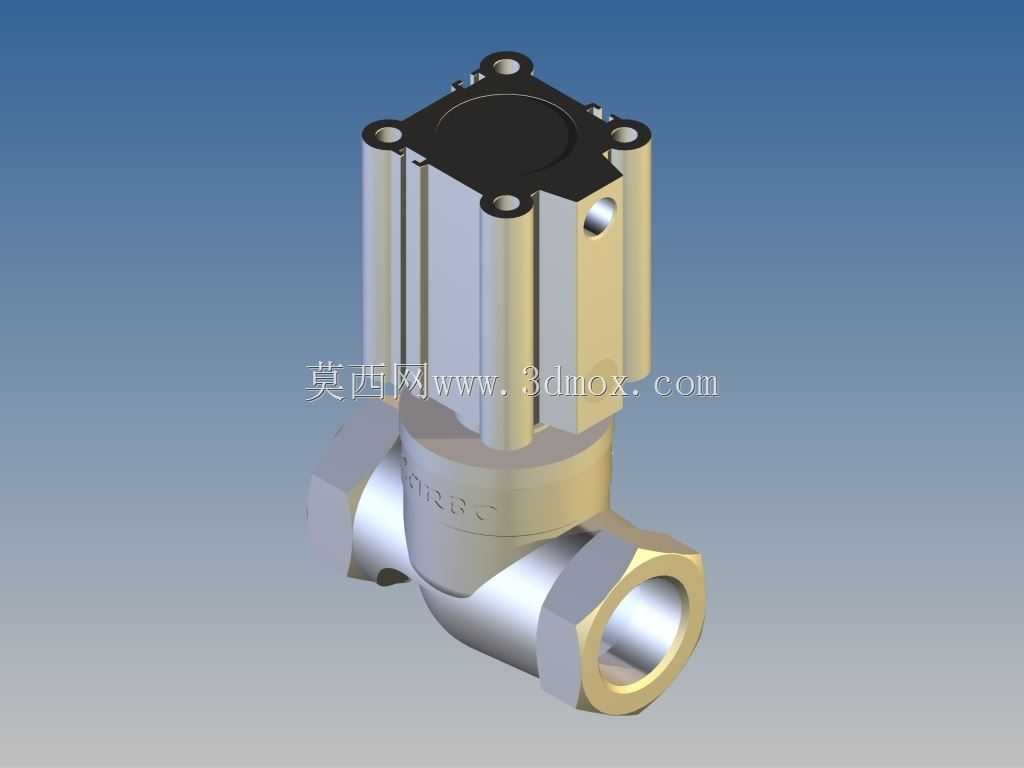

　　在三维建模层面，这款模型完整还原了阀的所有外部结构特征，包括阀体两端的六角拧紧位、执行器缸体的散热筋结构、上部端盖的固定孔位、进气接口的位置与尺寸，所有结构的尺寸比例都按照实物1:1还原，在做设备整体管路布局设计时，可以直接调用这个模型进行装配干涉检查，提前预判安装时是否会和周边的管路、设备结构件产生位置冲突，减少现场安装时的改管、调整安装位的工作量。模型的结构分件清晰，执行器部分、阀体部分、连接紧固件都做了独立的结构区分，设计人员如果需要在这个基础阀型上做改型设计，比如更换不同的密封材质、调整接口规格、加装位置反馈传感器，都可以直接在现有模型结构上做修改，不需要从零开始建模，能大幅提升设计效率。
