四通式法兰连接工业阀体结构设计

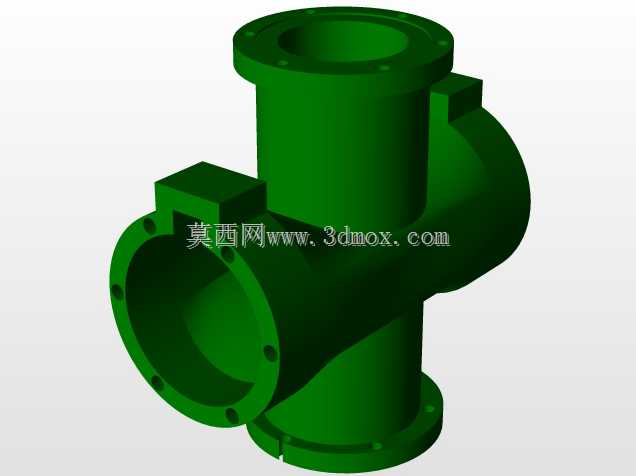

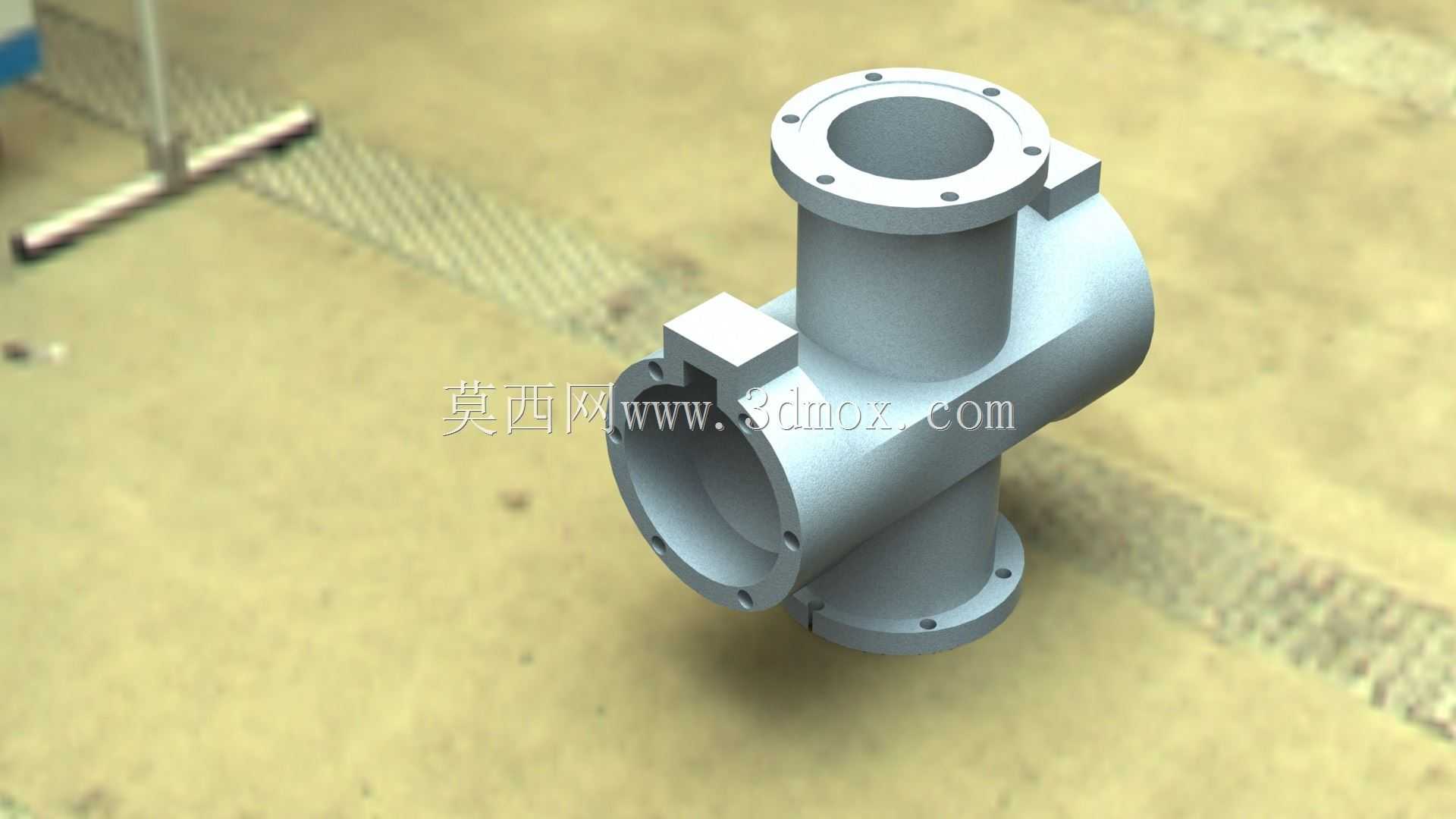

　　这款四通结构的阀体，主要面向工业流体管路系统的多通路分流、合流工况设计，常见应用在化工介质输送管网、市政给排水泵站、暖通空调循环水系统以及中小型动力设备的流体回路中，可实现单路输入三路输出、三路输入单路输出或者交叉通路的流体方向切换，相比普通两通阀，能在管路交叉节点减少外接弯头、三通的拼接数量，降低管路整体的泄漏风险点。从结构设计逻辑来看，整个阀体采用一体化铸造成型的壳体基础，三个轴向垂直布置的通路端部都设计了标准凸面法兰结构，法兰端面均匀分布螺栓通孔，安装时可与对应通径的管路法兰通过螺栓副紧固，配合密封垫片实现端面静密封，法兰的厚度、螺栓孔中心距都参照对应压力等级的管路法兰标准设计，能保证与常规工业管路配件的互换性，

　　不需要额外加工过渡连接件。阀体的通路交汇处做了圆弧过渡的流道设计，避免直角转折造成的流体紊流、压损过大问题，同时减少介质中固体杂质在转角处的沉积堵塞风险，流道内壁的铸造粗糙度控制在合理范围，后期如果应用在洁净度要求较高的工况，还可以追加内壁机加工或者抛光工序。在安装边界上，三个法兰端面的轴向长度经过匹配计算，保证安装时相邻法兰的螺栓紧固操作有足够的扳手空间，不会出现相邻管路干涉的问题，阀体外部的两个凸台结构，是为后期加装执行器、限位支架或者旁通接口预留的安装基准，凸台端面预留了螺纹孔的加工余量，可根据实际使用需求进行二次加工，不需要破坏阀体主壳体的承压结构。从承压性能设计角度，阀体的壳体壁厚根据公称压力等级做了等强度补强，

　　尤其是通路交汇的应力集中区域，壁厚做了渐进式加厚处理，避免长期承压运行过程中出现应力开裂，法兰与主体壳体的连接位置做了圆角过渡，减少铸造应力集中，同时降低焊接（如果是铸焊结构）或者铸造过程中出现缺陷的概率。实际选型应用时，可根据输送介质的腐蚀性、温度、压力等级选择对应的铸造材质，常规给排水工况可选用普通灰铸铁，有一定腐蚀性的化工工况可选用不锈钢或者衬塑材质，高温蒸汽工况可选用铸钢材质，整个三维结构的建模过程中，所有配合面、安装孔位都做了参数化关联，调整通径、压力等级参数时可快速驱动整体结构更新，能大幅缩短同系列不同规格阀体的设计周期。在管路布局中，这类四通阀体通常布置在管路的立体交叉节点，替代传统的多个三通、弯头组合件，

　　不仅能减少管路安装的工程量，还能降低节点处的流体阻力，提升整个管路系统的运行稳定性，日常维护时，只需要拆开对应端的法兰就可以对阀体内部流道进行检查、清理，不需要切割管路，维护操作的便利性比拼接管路节点高很多。建模过程中对法兰端面的平面度、螺栓孔的位置度都做了装配公差模拟，保证虚拟装配时与标准法兰、螺栓件能完全匹配，不会出现安装错位、螺栓无法穿入的问题，阀体外部的非加工面做了脱模斜度处理，符合铸造工艺的生产要求，不需要后期额外修整就能满足铸造生产的拔模需求。
