手动螺杆式钢制排水闸门结构设计

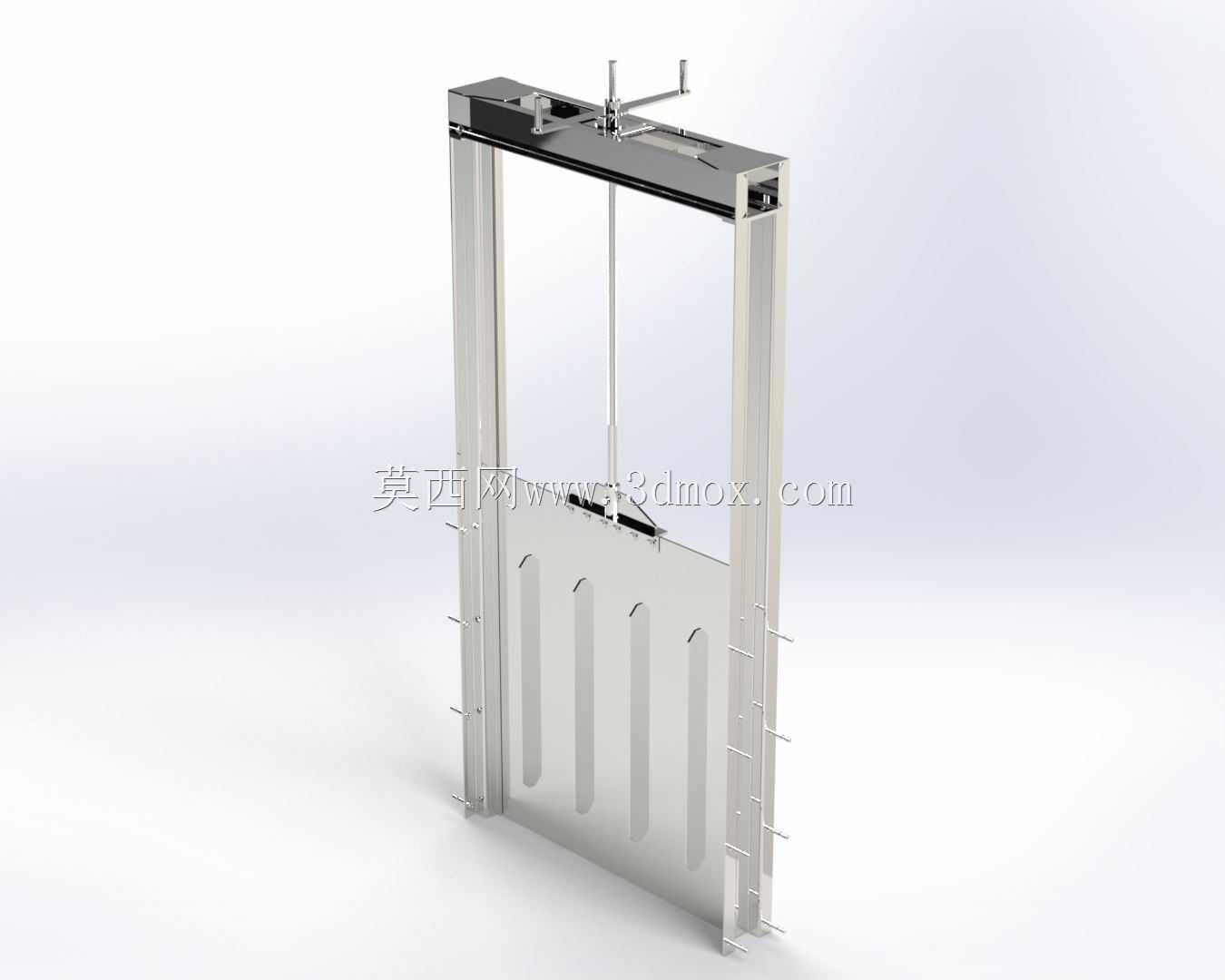

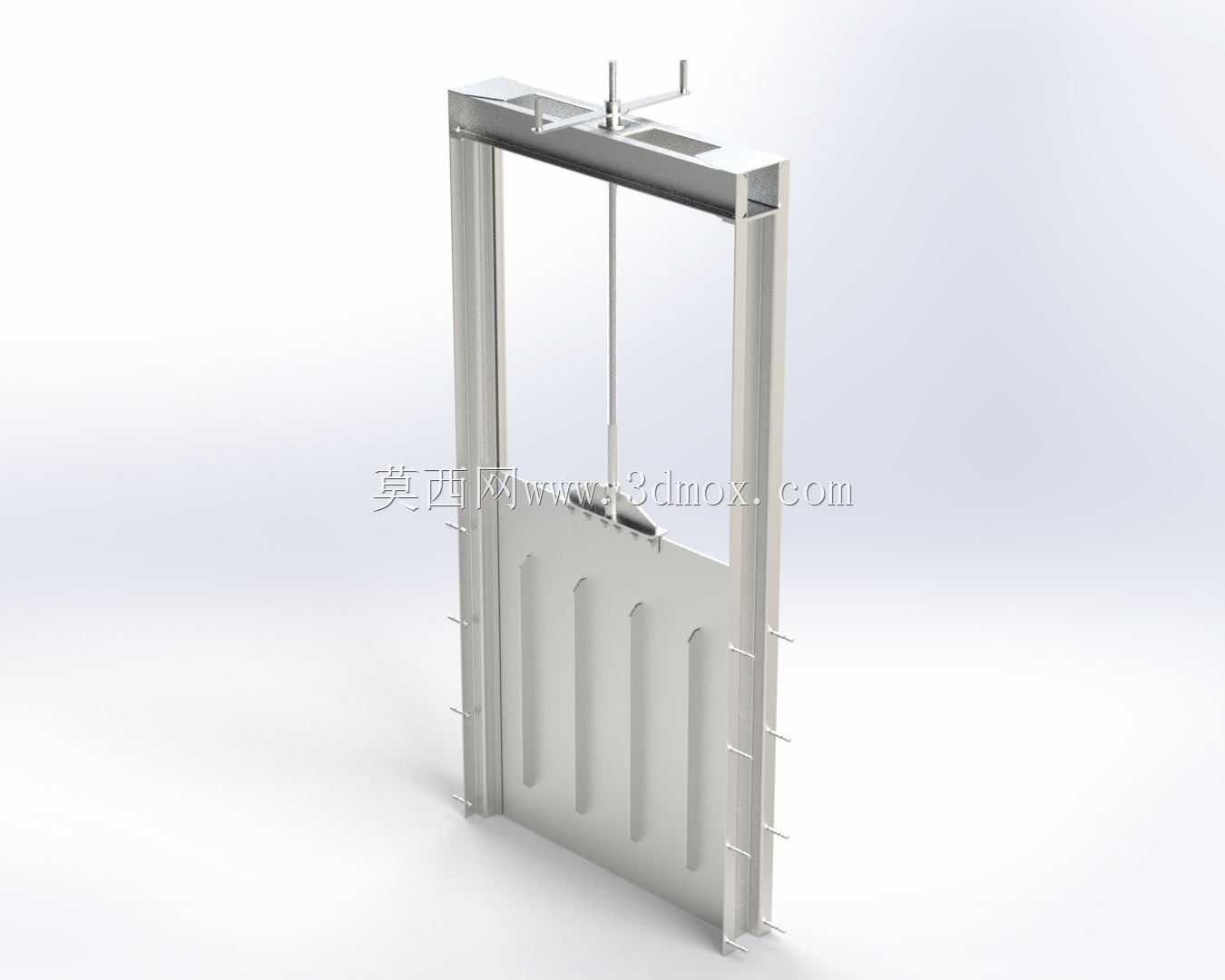

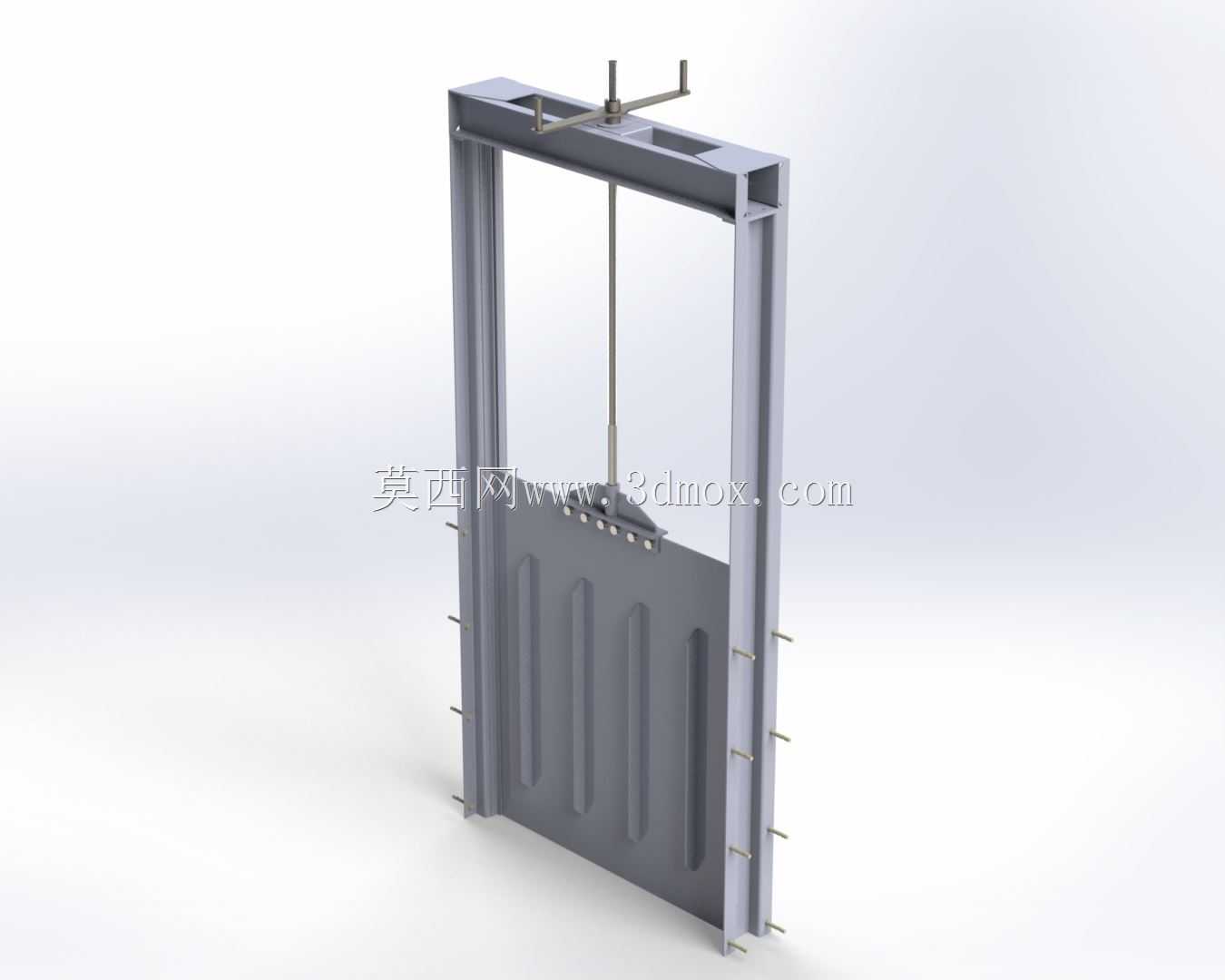

　　在城镇雨污分流管网、小型灌区渠系、工矿企业应急排水通道、市政地下管廊截流井这类场景里，大口径电动闸阀往往受供电条件、运维成本限制难以适配，手动钢制排水闸门是这类场景下截流、调节水位的核心设备。这套手动排水闸门采用框架式承载结构，两侧为双立柱导向槽，顶部设置启闭机安装横梁，整体采用型钢焊接成型，导向槽内侧预留密封件安装槽位，可根据输送介质属性选配橡胶止水带或者铜质密封副，适配清水、轻度污水、无强腐蚀性的工业排水介质。

　　从功能实现逻辑来看，这套闸门依靠顶部的手动螺杆启闭机构带动闸板沿两侧导向槽做垂直升降运动，螺杆采用梯形螺纹传动，具备自锁特性，当闸板调整到任意开度位置时，无需额外锁止机构即可保持当前开度，不会因为水流冲击出现闸板自行滑移的问题，手动操作端设置十字形加力杆，单人即可完成全行程启闭操作，无需额外辅助动力。闸板本体采用带竖向加强筋的平板结构，加强筋沿闸板迎水面垂直布置，可抵消迎水面水压带来的板面变形，避免闸板受压后翘曲导致密封失效，闸板底部设置楔形压紧面，当闸门完全关闭时，楔形面会配合门框底部的密封座实现预紧，杜绝底部渗漏。

　　设计过程中首先要明确安装边界的土建配合尺寸，两侧导向槽的安装基面需要与渠道侧壁的预埋钢板可靠焊接，安装垂直度偏差需要控制在千分之一以内，避免闸板升降过程中出现卡滞。顶部启闭机横梁的安装高度需要结合渠道最高运行水位确定，保证手动操作端高于最高水位至少三十厘米，避免汛期水位上涨淹没操作部件。闸板的行程尺寸需要匹配渠道的设计水深，全开启状态下闸板底部距离渠道底板的净空高度要满足渠道设计过流能力要求，不能因为闸板提升高度不足造成雍水。

　　从结构受力角度校核，两侧立柱需要承受闸板传递的全部水压力，因此立柱截面选型需要根据设计水头、闸板宽度计算抗弯截面模量，常规一米五宽度、两米设计水头的闸门，立柱采用槽钢加背板焊接的箱型截面即可满足刚度要求，变形量控制在千分之一点五以内，避免导向槽变形影响闸板运行。螺杆直径需要根据启闭力计算选型，启闭力需要涵盖闸板自重、密封副摩擦力、水压作用下的闸板正压力带来的摩擦阻力，同时预留一点五倍的安全系数，避免操作过程中螺杆出现弯曲变形。

　　这类手动闸门相比电动闸门结构更简单，运维成本极低，不需要布设供电线路与控制回路，在无供电保障的郊野渠段、应急排水口、小区地下车库出入口截水沟等场景下适配性极强。安装时需要注意门框与土建结构之间的缝隙采用防水砂浆填实，避免接触部位出现渗漏，导向槽内需要定期清理淤积的泥沙、杂物，避免闸板下降过程中被杂物卡滞导致关闭不严。螺杆传动部位需要定期涂抹润滑脂，降低操作阻力同时避免螺纹锈蚀，延长设备使用寿命。闸板的密封件需要根据使用频率定期检查，出现磨损、老化时及时更换，保证截流时的密封性能。

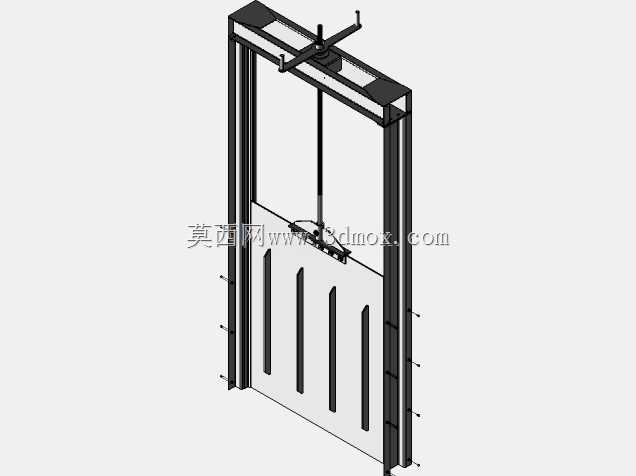

　　在三维建模过程中，需要重点还原导向槽与闸板的配合间隙，间隙控制在两到三毫米，既保证闸板升降顺畅，又不会因为间隙过大导致密封件过度磨损。螺杆与闸板的连接部位采用铰接结构，可补偿少量的安装偏差，避免螺杆承受附加弯矩。顶部启闭机的支座与横梁采用螺栓连接，方便后期检修更换部件，所有焊接部位需要在建模时体现焊脚尺寸，指导现场焊接施工。整体结构没有复杂的曲面特征，全部采用型材与板材焊接成型，加工工艺性好，普通的机加工与焊接设备即可完成生产制造，生产成本可控，适合批量应用在各类小型水利、市政排水场景中。
