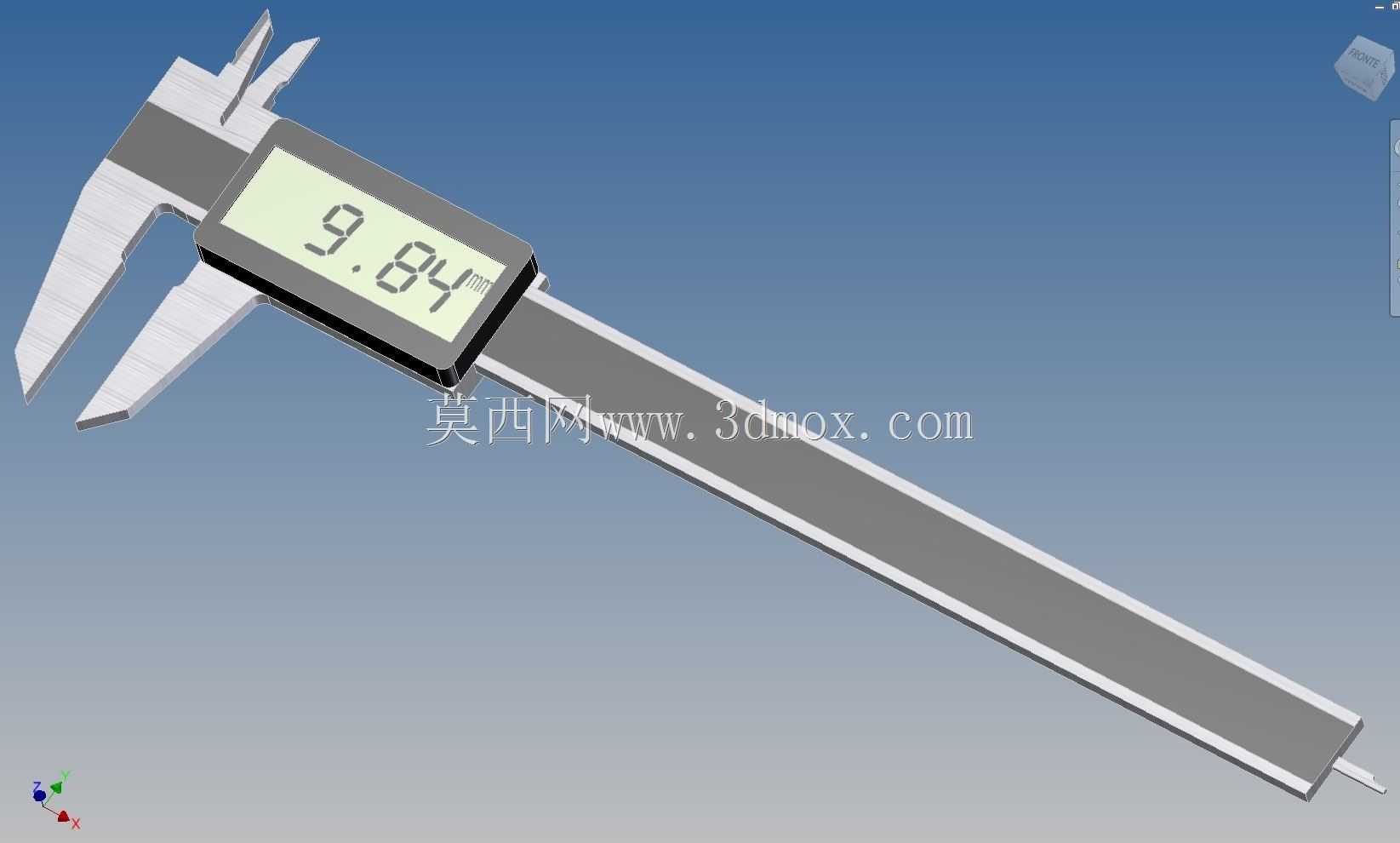

高精度数显游标卡尺三维结构模型

　　这款数显游标卡尺的三维建模，完全围绕机械加工现场的实际测量需求搭建，从结构细节到功能分区都贴合一线质检、加工工位的使用逻辑。日常在金工车间的来料检验环节，操作工需要快速判定棒料外径、管材壁厚、孔位深度是否符合公差要求，传统机械式游标卡尺存在读数视差、新人上手慢的问题，这款数显结构的卡尺直接将测量数值通过液晶显示屏直出，省去了对齐刻度、计算游标差值的步骤，在批量零件抽检场景下能大幅缩短单工件测量耗时。建模过程中优先还原了卡尺的核心测量边界：外测量爪的贴合面做了平面度公差匹配，可覆盖0到150毫米量程的外径、外轮廓尺寸检测，内测量爪的刃口结构做了窄边处理，能伸入直径5毫米以上的内孔完成内径测量，尾部的深度测杆与尺身保持同轴度约束，

　　可直接测量台阶孔深度、盲孔深度以及工件端面台阶差，三个测量功能模块的行程限位都做了结构还原，避免超量程使用导致的尺身变形。从设计思路上看，尺身主体采用轻量化的硬质合金型材结构建模，主尺刻度基准面与滑动游标的配合面做了导轨限位结构，滑动过程中无径向晃动，保证测量时的示值稳定性；数显模块的安装位做了密封槽预留，可适配车间内有切削液飞溅的潮湿工况，显示屏的倾斜角度按照人手握持时的视线夹角设置，站立操作时无需刻意调整手腕角度就能清晰读取数值，电池仓的位置设置在数显模块侧方，更换电池时无需拆解尺身与滑动组件，日常维护便捷。在安装与适配边界上，这款卡尺的滑动组件预留了锁紧螺钉的安装位，测量完成后可拧紧锁紧装置固定尺身位置，

　　方便将卡尺从工件上取下后再读数，避免移动过程中尺身滑动导致数值偏差；尺身尾部的挂孔结构做了圆角处理，可挂在工位旁的工具架上，减少工作台面的占用空间，也避免卡尺与其他刀具、工件磕碰导致测量爪磨损。不同于普通机械式卡尺的结构，这款数显卡尺的建模还原了内置位移传感器的安装空间，传感器与尺身刻度带的配合间隙控制在合理范围内，既保证滑动顺畅无卡滞，又能避免间隙过大导致的测量示值跳变；外测量爪的尖端做了圆弧过渡处理，既可以完成常规外尺寸测量，也能对窄槽宽度、小尺寸台阶差进行检测，适配模具加工、精密零件装配、3D打印件后处理检测等多场景的测量需求。建模时对各部件的配合公差做了对应还原：主尺与游标之间的配合间隙控制在0.01毫米以内，

　　保证滑动时无旷量，测量爪的测量面做了淬火硬化层的结构示意，长期使用也不会因磨损导致测量精度下降；数显模块的按键做了凸起式结构建模，佩戴劳保手套操作时也能准确按压，完成数值清零、单位切换等操作，无需摘下手套，符合车间操作的安全规范。在实际装配场景中，这款卡尺可用于核对装配零件的配合尺寸，比如轴与轴承的配合间隙、螺栓孔的孔距偏差、密封件的槽宽尺寸，不需要借助其他辅助工具就能完成多维度尺寸检测，是机械加工、设备维修、产品质检环节必不可少的通用测量工具，整个三维模型完整还原了产品的装配关系与结构细节，可用于量具结构改进、工装设计参考、测量工位操作培训等场景。
