移动式粗糙度测量装置配套支架结构

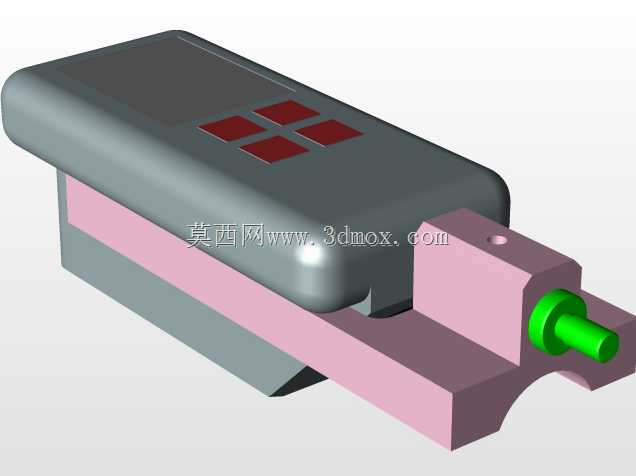

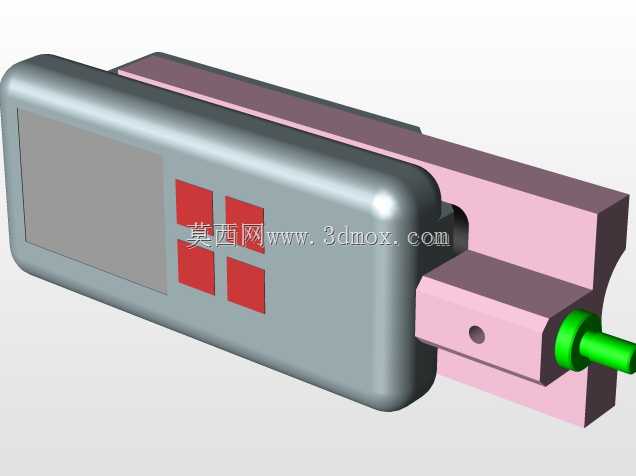

　　在机械加工现场的表面质量检测环节，手持粗糙度仪直接测量往往受工件摆放角度、操作人员施力稳定性影响，容易出现探头滑移、测量基准偏移的问题，尤其是针对大型轴类、箱体类工件的现场抽检，没有稳定的支撑辅具很难保证测量数据的重复性。这款配套MARSURF SD26C粗糙度仪的移动支架，就是针对现场计量场景设计的支撑定位结构，解决手持测量的稳定性痛点。从结构设计来看，支架整体采用分体式组合结构，上部为粗糙度仪主机的夹持仓，仓体内侧做了与主机外壳弧度匹配的定位槽，不需要额外锁紧件就能依靠槽型限位固定主机，避免测量过程中主机窜动；下部为滑移导向基座，基座的底面做了平直的定位基准面，能够直接贴合工件的被测平面或者V型定位块，

　　适配不同形态工件的测量需求。前端的探头伸出位置做了避让缺口，保证探头能够垂直抵靠在被测表面，不会因为支架结构干涉导致探头倾斜，影响Ra、Rz等粗糙度参数的测量精度。设计过程中优先考虑了现场使用的便携性，整体结构没有冗余的配重块，依靠基座自身的结构重量就能保证测量时的稳定性，操作人员只需要扶住支架上部沿测量方向缓慢滑移，就能完成一段连续表面的粗糙度检测，相比手持操作，测量力的波动可以控制在更小的范围内，数据离散度明显降低。安装边界方面，支架的夹持仓内部尺寸完全匹配SD26C主机的外形轮廓，主机装入后前后左右的窜动量控制在0.2mm以内，不会出现松脱问题；下部基座的宽度控制在合理范围，即使是宽度较窄的工件台阶面，也能稳定放置不会侧翻；

　　前端探头避让位的深度经过核算，保证探头的有效行程范围内不会触碰支架结构，同时支架的整体高度适配操作人员站立操作的姿态，不需要过度弯腰或者抬手就能完成测量，降低长时间现场检测的劳动强度。在实际应用场景中，这类支架不仅可以用于车间加工现场的工件抽检，也可以适配计量室的固定检测工位，搭配不同的定位垫块就能完成平面、外圆、斜面等不同型面的粗糙度测量，不需要针对每种工件定制专用检测工装，通用性较强。结构上的导向滑移设计，还能保证测量过程中探头的行走轨迹为直线，避免手持时的路径偏移导致的测量长度不足问题，符合粗糙度测量标准中对取样长度、评定长度的轨迹要求。细节设计上，支架上的操作按键区域做了下沉式避让，主机装入后不会误触功能按键，

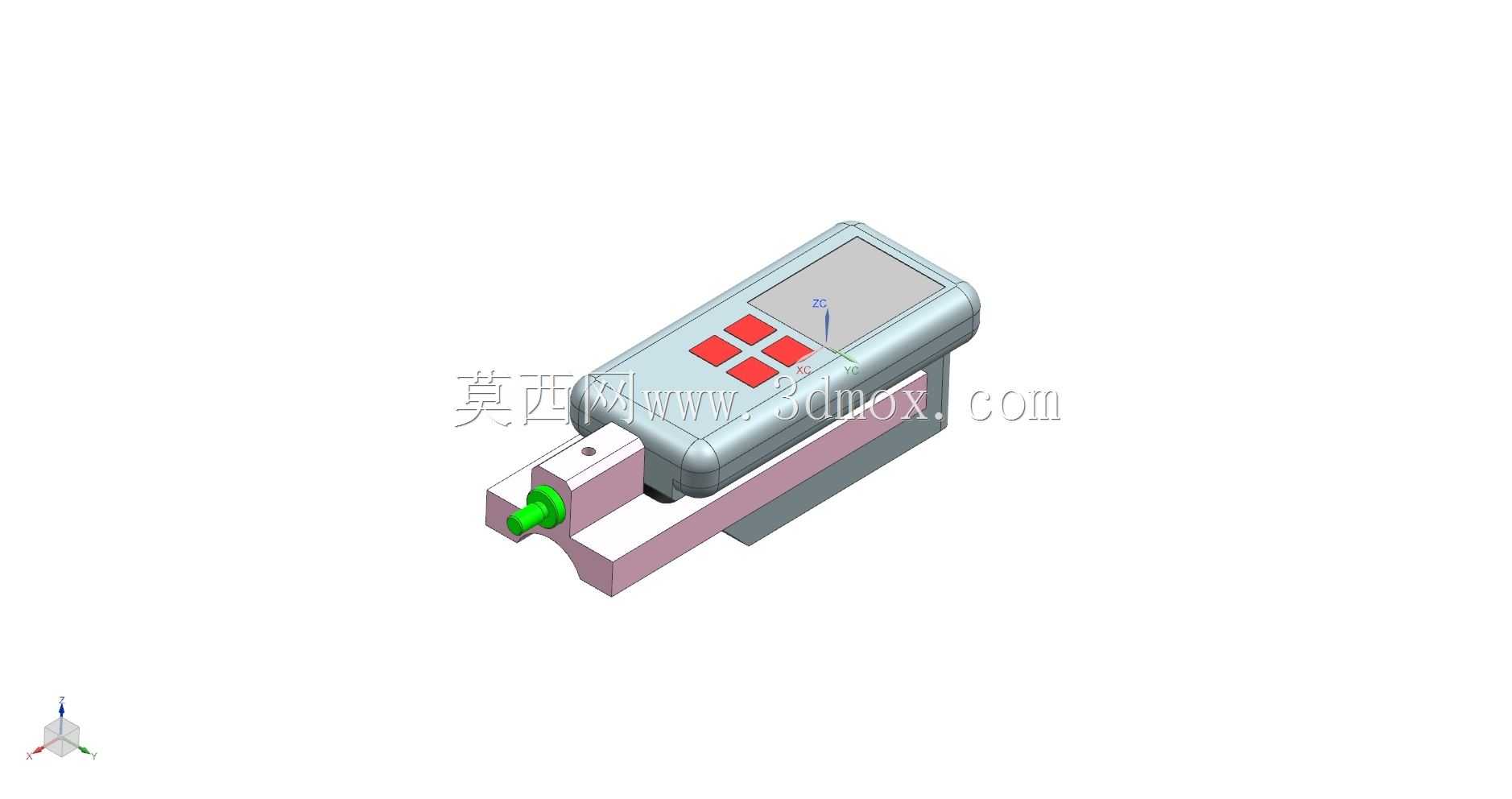

　　前端的绿色锁紧旋钮可以快速调整探头的伸出初始位置，针对不同高度的被测面可以快速调整适配，不需要反复拆装主机。基座的滑移面做了低摩擦处理，推动过程中不会出现卡顿，也不会刮伤已经加工完成的工件表面，避免检测过程中对工件造成二次损伤。从建模逻辑来看，整个支架的各个零件都采用参数化建模，夹持仓的弧度、基座的长度、避让位的尺寸都可以根据不同型号的粗糙度仪进行快速调整，后续衍生适配其他型号测量设备的支架时，只需要修改对应参数就能快速生成新的结构，不需要重新从零开始建模，提升了同类辅具的设计效率。
