长方柱式涡流检测专用孔规结构

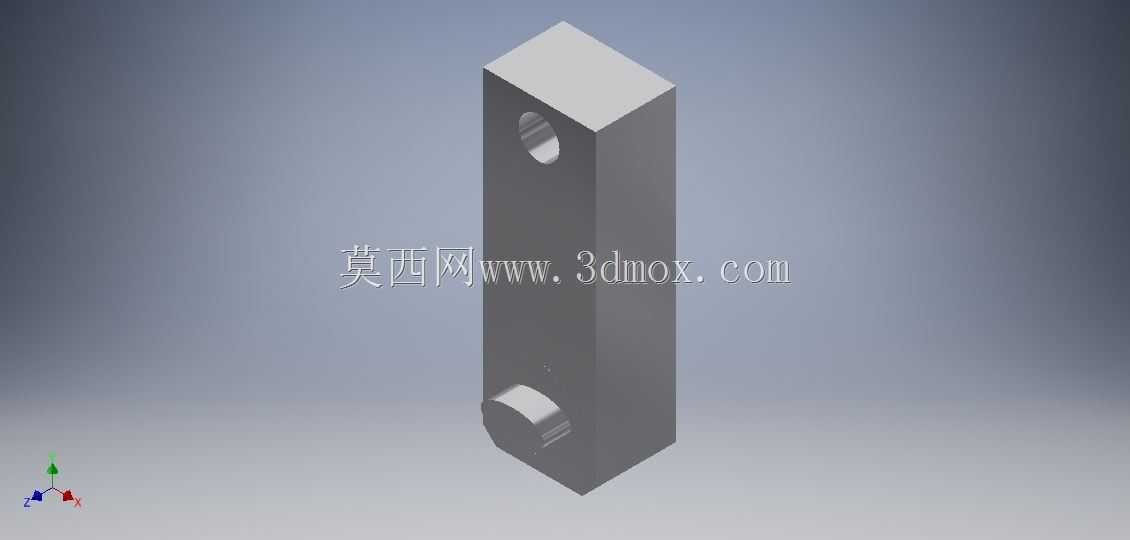

　　在涡流无损检测的现场作业环节，这类孔规是校准检测探头、验证检测灵敏度的核心工装，常应用于航空零部件涡流探伤、金属管材表面缺陷检测、紧固件孔壁裂纹筛查等场景，是涡流检测工序里不可或缺的基准校验器具。不同于普通光滑塞规，这款孔规的结构完全围绕涡流检测的实际工况设计，主体采用长方柱式的整体结构，没有多余的装夹突出结构，放置在检测台面上时可依靠自身矩形截面保持稳定，不需要额外的夹持固定就能完成探头校准操作，适配检测车间现场快速换型、频繁校准的作业节奏。

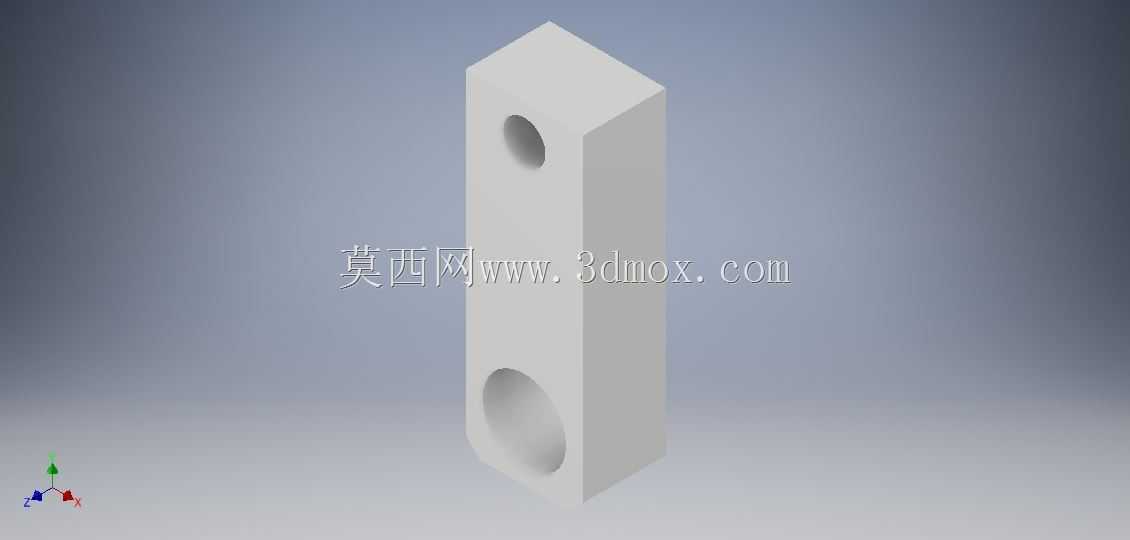

　　从功能特性来看，柱体上开设的两处检测孔分别对应不同的校准需求，侧面的横向通孔用于校准涡流探头的周向检测灵敏度，模拟工件上常见的径向通孔类缺陷基准，端部的半圆弧开槽结构则用于模拟工件边缘、转角位置的缺陷响应，校准探头在非平面区域的检测参数，避免实际检测时因为工件结构曲率变化出现漏检、误报的问题。整体结构采用实心金属坯料加工而成，没有拼接焊缝，长期使用不会因为结构形变影响校准精度，柱体的棱边均做了微小的倒角处理，避免日常取放时划伤操作人员、磕碰损伤探头端面。

　　设计思路上，这款孔规没有采用传统塞规的手持柄结构，完全适配涡流检测的操作习惯：检测人员通常单手持探头完成扫查，校准环节不需要手持孔规，直接将孔规平放在检测台面上，探头对准对应孔位即可完成参数校准，长柱形的结构可以同时在柱体不同位置加工多组不同规格的标准缺陷，不需要频繁更换不同的校准块，减少检测前的准备时间。柱体的截面尺寸经过匹配设计，宽度与厚度均大于常规涡流探头的有效检测范围，校准时不会因为孔规实体尺寸不足，导致探头检测到孔规外侧的空气区域，影响校准参数的准确性。

　　从安装与使用边界来看，这款孔规不需要额外的安装固定，依靠自身重力即可稳定放置在木质、金属、花岗岩等各类材质的检测台面上，柱体长度适配常规检测工作台的操作空间，放置后不会超出工作台边缘，也不会和台面上的其他检测辅具产生干涉。两处检测孔的位置分别设置在柱体长度方向的不同区段，校准时探头不会和台面产生触碰，端部的开槽结构距离柱体底端预留了足够的操作距离，探头可以完全贴合开槽的圆弧面，获取准确的缺陷响应信号。日常存放时，长方柱结构可以直接竖直放置在工具架的格槽内，不会像圆柱形量规那样容易滚动掉落，也可以平放在量具盒内，多个同类型孔规并排摆放时不会互相磕碰损伤孔壁的基准面。

　　在实际检测作业中，这类孔规的校准精度直接影响涡流检测结果的可靠性，因此结构设计上完全规避了容易产生形变的薄弱结构，整体刚性充足，即使日常使用中存在轻微的磕碰，也不会影响标准孔的位置精度与尺寸精度。柱体表面做了均匀的氧化处理，长期在车间环境中使用不会产生锈蚀，避免表面氧化皮干扰涡流探头的信号响应，不需要频繁做表面除锈维护，适配工业现场复杂的使用环境。
